エリア調査ソフト



　 　　　 　　　データ処理部



　　　　　　 取り扱い説明書































                 (有)ＲＶＭＸ

RVMX社HP　提供ソフト情報HP



　　　　　　　　　　　　　目　　次

１．目的

２．構成

３．条件

４．ファイル構成

５．機能及び操作

  a.基本画面

　　　　　−１．プルダウンメニュー

・    システム

・    ファイル

・    調査中の状態

・    測定中の地図情報

・    データ解析

・ ＨＥＬＰ

　　　　　−２．設定項目

　　　　　−３. 状態表示

・    画面表示

・    データ測定中画面

・    現在位置表示地図



　　　  b.画像処理画面

　　　　

本システムをご利用いただき有り難うございます。 本説明による機能はフル機能で、ハード構成により違ってきます



１．目的

　　　無線サービスエリアに於いて、そのサービスエリアの確認を行う事を目的とします。

２．構成

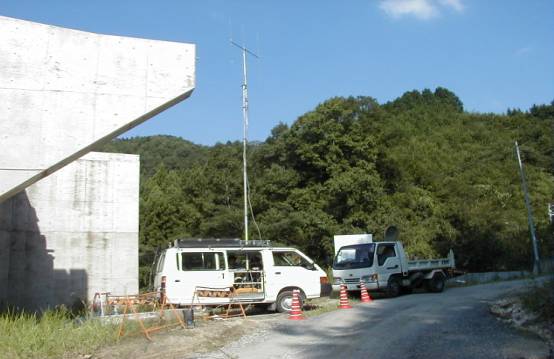

　　−１．必要機器　　

　　　ア．パーソナルコンピュータ（Windows95以上が動作）　移動用及び基地局用

              メモリー　　　　128M以上

　　　　　　　ハードディスク　10G以上(格納する地図の範囲に依る)　

　　　　　　

　　　　　　　ＧＰＩＢｲﾝﾀｰﾌｪｲｽ ｶｰﾄﾞ

　　　　　　　　・NATIONAL　INSTRUMENTS

　　　　　　　　　日本ﾅｼｮﾅﾙｲﾝｽﾂﾙﾒﾝﾄ（株）

　　　　　　　　　　東京都港区芝公園2-4-1　秀和芝ﾊﾟｰｸﾋﾞﾙB館５Ｆ

TEL　03-5472-2970

                        FAX  03-5472-2977　

　　　　　　　　・ﾗﾄｯｸｼｽﾃﾑ

　　              ラトックシステム株式会社

 　　              〒556-0012 大阪市浪速区敷津東 1-6-14　朝日なんばビル

                　　　  TEL : 06-633-6741

                　　  　FAX : 06-633-3553

　　　　　　         　http://www.ratocsystems.com/products/subpage/5052.html

　　　　　イ．実験用無線機　　必要により

電測器・ﾋﾞｯﾄｴﾗｰ計（ＧＰＩＢｲﾝﾀｰﾌｪｲｽ付き）　必要により

　　　　　ウ．インターフェイス装置

　　　　　　　　・対PC　　USB

　　　　　　　　・対周辺機器

　　　　　　　　　　ＧＰＳ（日本無線製組み込み）or GARMIN社製GPS(NMEAとRTCM/TEXT)

無線機制御・データ通信機能

・     その他

　　ＤＣ／ＡＣインバータ　１２Ｖ／１００Ｖ　

　　　　　エ．無線LAN　上り・下り同時測定時の基地局用ﾊﾟｿｺﾝと移動局ﾊﾟｿｺﾝの

時刻合わせ用(秒以下)、内臓LANｱﾀﾞﾌﾟﾀｰがある時の設定と時の注意

              　　　　その他の、LAN環境でも可



　　−２．ソフトウエア

ア．本調査ソフト

イ．各種デジタル地図データ　

画像地図

標高ﾃﾞｰﾀ

行政界ﾃﾞｰﾀ

その他

ウ．ハード制御用ドライバー

目次へ



３．条件

　　−１．ＲＳ−２３２Ｃ　

　　　　　　　・ＧＰＳ用　　　

４８００ＢＰＳ

　　　　　　　　　　　　　　　８　ＢＩＴ

　　　　　　　　　　　　　　　ストップ　２　ＢＩＴ

・無線機用

　　　　　　　　　　　　　　　９６００ＢＰＳ

　　　　　　　　　　　　　　　８　ＢＩＴ

　　　　　　　　　　　　　　　ストップ　１　ＢＩＴ

　　−２．ＧＰＳ

　　　　　緯度経度計算条件は、衛星を３個以上補足したとき算出。



　　−３．最大保存データ数　　　

　　　　　無制限　但し、ハードディスクの容量に依存



    −４．地図ファイル

　　　　　国土地理院発行　画像地図1/25000・1/50000・1/200000

               〃　　　　 50mﾒｯｼｭ標高ﾃﾞｰﾀ(三次元表示を利用の時)　　

　　　　　イメージスキャナ等により、ＢＭＰ・ＪＰＧファイル化した調査対象

エリアの画像ファイル



          回線設計にも各種地図作製機能があります。



目次へ

４．ファイル構成

　　−１．地図情報（＊．ＤＡＴ）

　　　　　・地図ファイル名

　　　　　・地図の対角隅の緯度経度

　　　　　・地図上の測定開始位置

　　−２．基準値（＊．ＳＴＤ）

　　　　　・ｄＢμＶ　ｏｒ　ｄＢμＶ／ｍ

　　　　　・各基準値

　　　　　・各表示色

　　−３．測定条件（＊．ＡＣＯ）

　　　　　・測定周波数

　　　　　・各種測定モード

　　　　　・各種測定条件

　　　　　　地図情報と基準値も含む

　　−４．移動局測定データ（＊．ＡＲＥ）

　　　　　・測定緯度経度

・測定電界値（ｄＢμＶ）　50%,95%,5%,ﾓｰﾄﾞの各値を記録

　　　　　　　　　　　　　又、電界強度測定器による２周波数測定ﾃﾞｰﾀ

・ビットエラー　　　　　　50%,95%,5%,ﾓｰﾄﾞの各値を記録

　　　　　・ＭＥＲ

　　　　  ・メリット

・測定時間　−−−　両方向(上り・下り)測定時　

　　　　　・送信・非送信の状態　　　　〃

　　　　　　測定条件も含む

　　−４．基地局測定データ（＊．ＡＲＥ０）

・測定電界値（ｄＢμＶ）　50%,95%,5%,ﾓｰﾄﾞの各値を記録

・ビットエラー　　　　　　50%,95%,5%,ﾓｰﾄﾞの各値を記録

　　　　　・ＭＥＲ

　　　　　・メリット

・測定時間

　　　　　　測定条件も含む

　　−５．集計用場所指定データ（＊．ＰＯＳ）

・場所名

・緯度

・経度

　　−６．机上シュミレーション補正後データ

一律補正データファイル（＊．ＡＲＥ１）

面補正データファイル（＊．ＡＲＥ２）

面補正　補正値データファイル（＊．ＡＲＥ３）　　参考値

　　−７．相関図データ上書き用（＊。ｘｙｇ*）

　　　　　

５．機能及び操作

　　−１．プルダウンメニュー　

システム・ファイル・調査中の状態・測定中の地図情報・データ解析・ＴＥＬ・ＨＥＬＰ

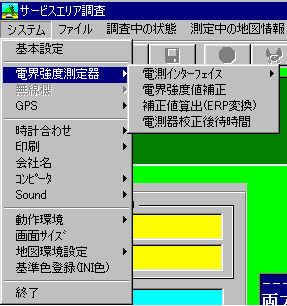

■システム

　　　　　

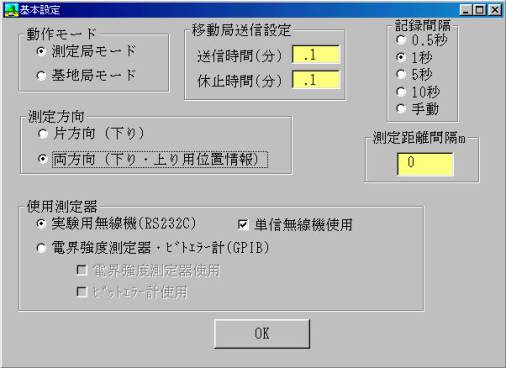

　　　　�@基本設定　　本システムの基本動作モードを設定　詳細は下図を参照

して下さい

　　　　　又はをクリック



　　　　　　・動作モード

　測定局モード　　移動局側

　　　　　　　　基地局モード　　固定局側

　　　　　　・測定方向

　　　　　　　　片方向　　　　　下りのみ測定

　　　　　　　　両方向　　　　　上り及び下り方向を測定

　　　　　　・使用測定器

　　　　　　　　実験用無線機

　　　　　　　　　　単信か復信か指定　　単信の時は、送信中は受信測定不可

　　　　　　　　電界強度測定器・ﾋﾞｯﾄｴﾗｰ計

　　　　　　・移動局送信設定

　　　　　　　　移動局の送信時間と休止時間の設定

・記録間隔(測定中でも変更可能)　データ記録間隔

但し、無線機の時は約1.6秒間隔で無線機よりﾃﾞｰﾀを出力します

　　　　　　・測定距離間隔(測定中でも変更可能)　データ記録間隔



�A電界強度測定器　―――電測ｲﾝﾀｰﾌｪｲｽ　――　ＧＰ−ＩＢ

　　　　　　　　　　　　　―――受信電界補正値　−＞　受信電界の補正値

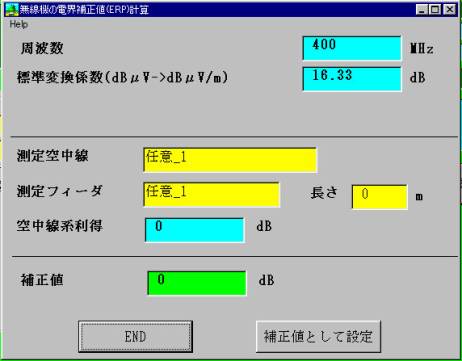

　　　　　　　　　　　　　―――補正値算出　ｴﾘｱ電界へ変換時の標準空中線・ﾌｨｰﾀﾞ

　　　　　　　　　　　　　　　　　　　　　　との差を求める

　　　　　　　　　

　　　　　　　　　　　　―――電界強度測定器校正後の待ち時間設定　　

各測定器のマニュアルに記載されている値を設定して

ください。



　　　　�B無線機　―――受信電界補正値　−＞　受信電界の補正値

　　　　　　　　　―――補正値算出　　電界強度測定器に同じ

　　　　　　　　　―――異常判定時間　無線機との通信異常と判定する時間設定　

標準=5000(5秒)



　　　　�CＧＰＳ　―――インターフェイス　−＞ＲＳ−２３２Ｃ

　　　　　　　　　―――手動起動　ＧＰＳ変換器に対して手動で起動、

通常は起動時自動起動

　　　　　　　　　―――ＧＰＳ予測　トンネル内など衛星よりの信号が受信出来

ないとき、直前の速度と方向より位置を予測。

　　　　　　　　　―――移動平均回数　−＞緯度経度の平均回数（緯度経度を瞬時値

の移動平均とする事が出来ますが、その回数）

　　　　　　　　　―――位置全体補正（ｽﾀｰﾄ位置より）−＞スタート位置で緯度経度

のずれを補正



　　　　�D時計合わせ――ＧＰＳよりの時計に合わせます

　　　　　　　　　　――ﾊﾟｿｺﾝ間の時計合わせ　

１：Ｎも可能です、但しＬＡＮの環境が必要です。

上り下り同時測定時の、移動と基地局ﾊﾟｿｺﾝの時計合わせ

（秒以下まで）を行います。

　　　　　　　　　　――ﾊﾟｿｺﾝ間の時計確認　　

基地局と移動で測定終了時の時計のずれを確認出来ます

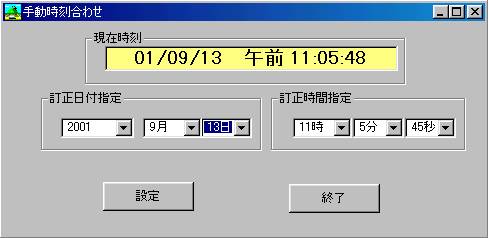

　　　　　　　　　　――手動時刻合わせ

　　　　　　　　　　　　

　　　　�E印刷　　―――　プリンタ設定

　　　　　　　　　―――　使用フォント

　　　　�F会社名　―――　会社名の入力

ここで、systemlogを入力すれば、ﾌﾟﾛｸﾞﾗﾑのｲﾝｽﾄｰﾙ

・ﾊﾞｰｼﾞｮﾝｱｯﾌﾟ情報が見えます

　　　　�Gコンピュータ　―――名前　メッセージに付いてくる名前です。

　　　　　　　　　　　　―――Picture（現在未使用）

　　　　�HＳＯＵＮＤ　　―――環境　――並列発声　発声しながら他の処理も行う

（推奨）

　　　　　　　　　　　　　　　　　　――単独発声　発声中は他の処理を中断

（音質を重視の時）

　　　　　　　　　　　　　　　　　　――音無し　発声を停止

　　　　　　　　　　　　　　　　　　――Ｂｅｅｐ音のみ

　　　　　　　　　　　　―――種類　――Ｓｔａｒｔ　開始時のメッセージ

　　　　　　　　　　　　　　　　　　――Ｅｒｒｏｒ　エラー時のメッセージ

　　　　　　　　　　　　　　　　　　――ＯＫ　　　　OK時のメッセージ

　　　　　　　　　　　　　　　　　　――確認　　　　確認時のメッセージ

　　　　　　　　　　　　　　　　　　――ＥＮＤ　　　終了時のメッセージ

　　　　�I動作環境　―――環境常数の格納

　　　　　　　　　　―――ＲＳ-２３２Ｃ設定（GPS）　　RS-232Cの設定参照

　　　　　　　　　　―――　　〃　　　　　（無線機）　　　　〃　

（事前に基本設定で基地か移動かを設定後にお願いします、

基地と移動では接続PORTが違う為）

　　　　　　　　　　―――　　〃　　のGPSポートと無線機ポートの反転

　　　　任意=速度など任意設定

を可能とします

　　　　　　　　　　―――起動時編集ﾓｰﾄﾞ　起動時にGPSを起動しません

　　　　　　　　　　―――Internet WWW  ブラウザの設定、イニシャルで標準設定は

自動的に行います、うまく動作しない時

のみ設定が必要です。

　　　　　　　　　　―――BPIB　Number   GP-IBの番号設定

電界強度測定器

　　　　　　　　　　　　　　　　   ビットエラー計

  　　　　　　　　　―――GP-IB Type    現在対応している、GP-IBカードの設定

　　　　　　　　　　―――Meter Size  ﾒｰﾀｰの表示倍率を設定できます

　　　　　　　　　　―――確認省略　ﾌｧｲﾙ読み込み時等、頻繁に確認が繰り返す時等、

省略が可能です

　　　　　　　　　　―――地図座標系設定　動作する測地系の指定

　　　　　　　　　　―――周波数設定無し　

　　　　　　　　　　―――データ読み込み時飛値を除去

　　　　　　　　　　―――Google Icon google Earth上でのアイコン指定

　　　　暫定メニュー

　　　

　　　　�J画面サイズ　―――画面サイズ倍率指定

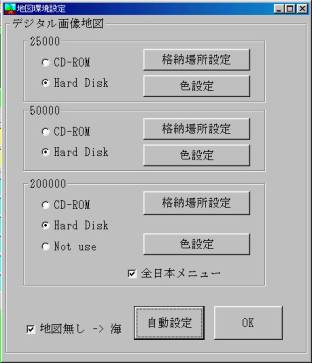

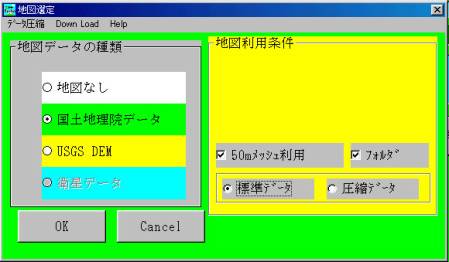

　　　　�K地図環境設定―――画像地図　画像地図の環境設定

　　　　自動設定=格納場所の自動設定

　　　　　　　　　　　―――標高地図の種別 利用データの種類を設定、

標準は国土地理院50mメッシュ

（立体表示を使わない時は、不要です）

　　　　　　　　

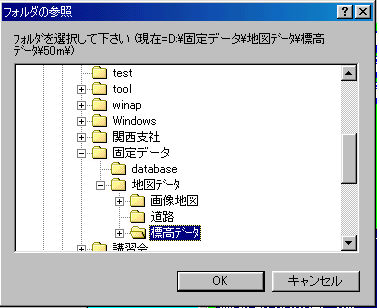

　　　　　　　　　　　―――50m格納場所指定　50mメッシュ　地図データの

格納場所を指定します

　　　　　　　　　　　―――USGS　　〃　　　 USGS(ｱﾒﾘｶ合衆国地質調査所)

発行の　　　〃

　　　　　　　　　

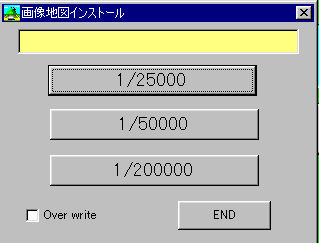

　　　　�L画像地図インストール

　　　　　　　

�M基準色登録　―――現在の基準値色を標準値色として登録

　　　　�N終了　−＞本プログラムの終了

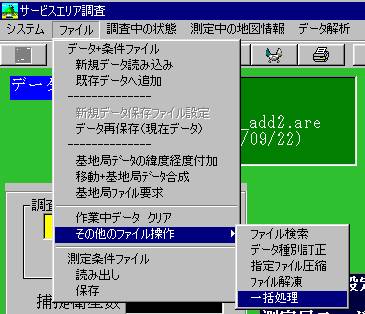

　　■ファイル

　　　　　　　　　　

　　　　データ＋条件ファイル

�@     新規読み込み　−＞既設データﾌｧｲﾙの新規読み込み

      又は、をクリック

　　　　�A既存データへ追加−＞既設データファイルの追加読み込みます

�A     新規データ保存ファイル設定−＞データ保存用ファイルの設定します

　　　又は、をクリック

�B     データ再保存−＞現在メモリー上に有るデータをファイルへ保存します

　　　又は、をクリック

　　　　�D基地局データへの緯度経度付加−＞基地局で取ったデータには、緯度経度の

位置情報や移動局の送信機の状態が分からない為、

移動局データより、必要データを補完します。

　　　　�E移動+基地局データの合成−＞移動局で取ったﾃﾞｰﾀと基地居で取ったﾃﾞｰﾀ

を一つのﾌｧｲﾙに合成します

　　　　�F基地局ﾃﾞｰﾀﾌｧｲﾙ要求−＞LANを使い基地局ﾃﾞｰﾀをﾀｲﾌﾟ指定(日付指定)で

検索し、転送する機能です

　　　　�G作業中データクリア−＞現在データのクリア及び指定中のファイル

　　　　　　　　　　　　　データをクリアします

　　　　　　　又は、をクリック

　　　　�Hその他ファイル操作

ファイル検索−＞本システムに関係するファイルの格納場所を検索します

データ種別訂正−＞測定中入力したデータ種別の訂正が時間指定で、出来ます

指定ファイル圧縮−＞取得データファイルの圧縮(LZH)を行います

ファイル解凍−＞LZHの解凍を行います

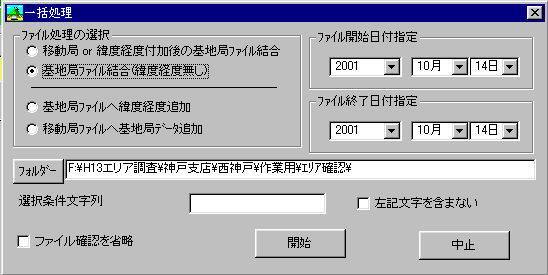

一括処理−＞ファイル操作で繰り返し操作の機能を提

　　　　測定条件ファイル

　　　　�I読み込み　−＞各種測定条件の設定ファイル読み込みます

　　　　�J保存　−＞　　〃　　　　　　　　保存します

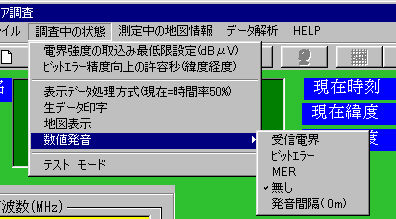

　　■調査中の状態

　　　　　

�@取り込み最低限の設定　―――ノイズレベルを設定し、その値以上を取り込

みする機能

　　　　　　　　　　　（全てを取り込み、解析時に選別することも可能です）

　　　　�Aビットエラー精度向上の許容秒−＞指定した、許容範囲内の秒（緯度経度）

であれば、ソフト側でビットエラーを連続測定し高精度の値も可能です　

�B表示ﾃﾞｰﾀ処理方式　―――　時間率50%

　　　　　　　　 　　―――　時間率95%

                   　―――　モード(最頻値)

�Cデータ印字　−＞測定中でのデータ印字します

　　　　�D地図表示　−＞測定中に現在地の地図を指定縮尺で表示する機能です

　　　　�E数値発音　−＞指定したデータを読み上げる機能

　　　　�Fテスト　モード　―――GPS・測定器・無線機の動作をシュミレションし、

本システムを試験する機能(社名をtestとして下さい)

　　　　　　　　　　　　　　　　テスト　モードの設定参照

　　　　　　　　　　　

　　■測定中の地図情報

�@     地図無し−＞地図を使用しません

�A     自動地図−＞緯度経度より、指定された縮尺で画像地図を自動表示します

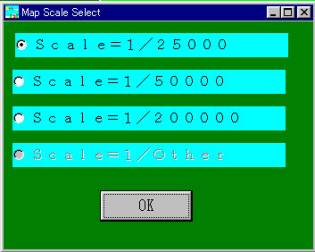

�B     　〃　地図縮尺−＞自動地図の縮尺指定　

�C     既存地図利用−＞別途用意した地図を利用（JPGやBMPﾌｧｲﾙ）

�D     　〃　の条件

・地図指定−＞地図ファイルを指定します

・地図のコーナ指定―――Ａ緯度経度入力−＞地図のコーナ指定をします

　　　　　　　　　　　　　　  ―――Ｂ緯度経度入力−＞　　　〃

・測定開始位置を地図上に指定−＞地図上に開始点を指定をします

・位置補正リセット−＞GPS緯度経度と地図上のズレをリセツトします

・全データ再作画

    　　　　その他　地図ファイル

紙上の地図でも、イメージスキャナが有れば本ソフトでの直接入力

も可能です。

また、電子ファイルの地図は、対角隅の緯度経度が必要ですが、

緯度経度読み取り可能な地図が有れば、本ソフトでの利用可能です。

　　■データ解析

　　　　　　　

　　　　�@レベル基準変更　−＞下記項目の判定レベル及び色の指定します

・     電界強度

・     ビットエラー

・     メリット

・     ＭＥＲ　

　

　　　　　　　　設定基準値を固定したい時は、固定をﾁｪｯｸして下さい



　　　　�A基準値ファイル　―――読み込み　−＞基準値ファイルの読み込みます

　　　　　　　　　　　　　―――保存　−＞設定した基準値をファイル保存します

�C     基準値表示のＢＭＰファイル出力　−＞下記項目の基準値のBMPファイル

出力します

・     電界強度

・     ビットエラー

・     メリット

・     ＭＥＲ

・     凡例



　　　　�C電界強度単位　―――受信電界（ｄＢμＶ）

　　　　　　　　　　　　―――ＥＲＰ（ｄＢμＶ／ｍ）

　　　　�D信基準値よりＥＲＰ基準変更−＞ｄＢμＶよりｄＢμＶ／ｍを作成します

　　　　　　　　　　　　　但し、変換に周波数は１つ目の設定周波数が利用されます

　　　　�E下限レベル（ノイズ　レベル）−＞ファイルよりの下限取り込みレベル

�E     シュミレーション（レベル補正）−＞既入力のデータに対し、ｼｭﾐﾚｰｼｮﾝを

行います

　　　　�Gシュミレーション値リセット−＞シュミレーションを基に戻します

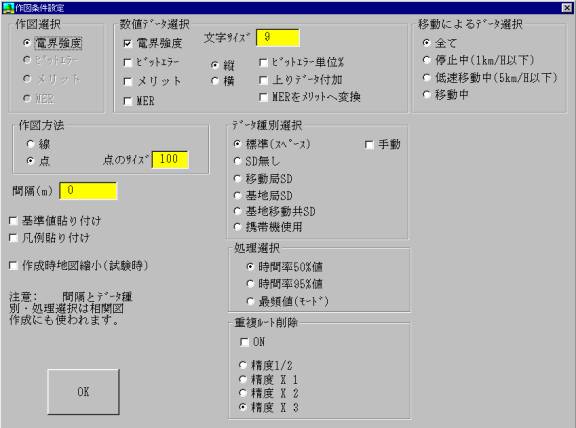

　　　　�H作図条件の事前設定−＞作図条件のオプションを指定します

　　　　　　　　　　又はをクリック

　　　　　



　　　　�Iエリア地図手動作成(画像処理)　−＞画像処理Windowへ　詳細は画像処理を

　　　　　　　又は、をクリック

　　　　�J　　〃　　自動作成　−＞現在のデータを使って、指定オプションに従っ

て自動的に地図上に報告書を作図します。

�H作図条件の事前設定を参照します

又は、をクリック

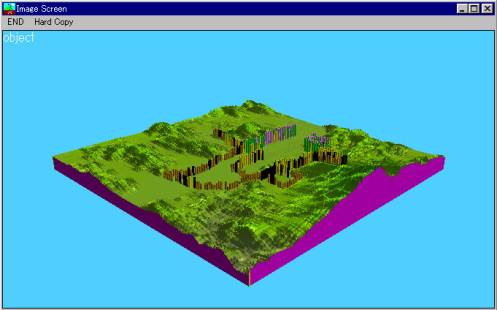

�K立体表示　−＞　現在のデータを使って、３Ｄ表示　　　

　　　　�L　〃　　　−＞　３Ｄ表示のデータを強調

　　　　　　　--立体表示の強調

　　　　　　　--建物を追加

              --建物のの色表示

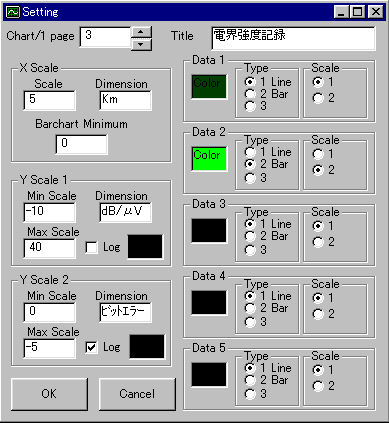

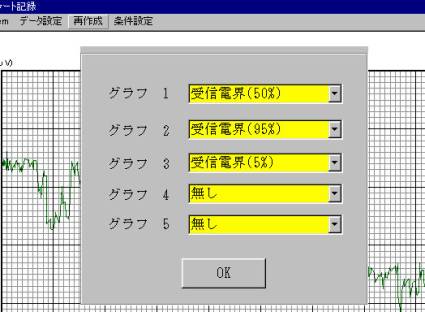

�Mチャート式記録表示−＞記録紙様式の表示します

　　　　又はをクリック

　　System





データ設定



　　

再作成



　　条件設定

�N　　〃　　　　印刷−＞　　〃　　　印刷

　　　

　　　　�O場所指定のデータ一覧

　　　　　　　　　又はをクリック

　　　　　　　・場所指定　　　画像地図上で場所を指定します

　　　　　　　・範囲指定　　　指定した場所の周辺範囲を指定します

　　　　　　　・場所指定ｸﾘｱ　指定した場所をｸﾘｱします

�P相関図選択

　　　　　又はをクリック

　　　　　　電界 – ﾋﾞｯﾄｴﾗｰ

　　　　　　電界 – ﾒﾘｯﾄ

　　　　　　ﾋﾞｯﾄｴﾗｰ – ﾒﾘｯﾄ

　　　　　　電界 – MER

            ﾋﾞｯﾄｴﾗｰ – MER

            MER – ﾒﾘｯﾄ

　　　　　

　　　　�Q机上値との補正値算出

・     机上値との一律補正値算出−＞机上計算値と実測値の差より一律補正値

算出をします

　　　　　     ・　　〃　ファイル作成−＞机上ｼｭﾐﾚｰｼｮﾝﾃﾞｰﾀを一律補正します

・　　〃　面補正用ファイル作成−＞指定オプションに従い、面の補正用

（但し、事前に机上ｼｭﾐﾚｰｼｮﾝﾌｧｲﾙを用意する必要があります）

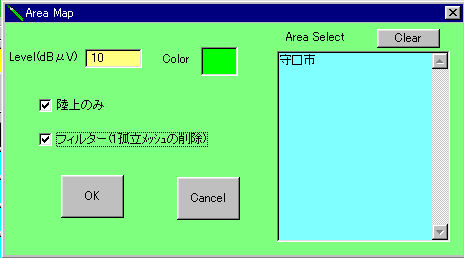

・     修正ｴﾘｱ図作成−＞机上ｼｭﾐﾚｰｼｮﾝを実測ﾃﾞｰﾀで修正したｴﾘｱ図を作成します

　　　　　　　　　本機能は、回線設計ｼｽﾃﾑでも作成できます

　　　Level->ｴﾘｱ内のﾚﾍﾞﾙ

　　　Color->ｴﾘｱ内の色

　　　陸上のみ->ｴﾘｱ対象を陸上のみとする

　　　フィルター(1孤立ﾒｯｼｭの削除)−＞1メッシュのみの色を周辺の色に変更

　　　Area Select->ｴﾘｱを指定市町村・都道府県のみとする

　　　　　　　　　Textﾎﾞｯｸｽをﾀﾞﾌﾞﾙｸﾘﾂｸで選択画面となります

　　　　　　***　　本機能は概略機能です  ***

　　　OK->作図開始

　　　Cancel->中止

　　　　�Rその他

・     全生データの一覧表作成(Excelが必要です)

・     選択生データの一覧表作成(Excelが必要です)

・     ルート修正・フィルタリング

取得データで、GPSの誤差によるズレや高速道路下等の衛星受信不可による、位置ﾃﾞｰﾀのばらつきを修正する機能です

ルート修正　　 --  地図上で正しい位置を指定し修正します

フィルタリング --  車の最高移動速度を指定し、その速度以上のﾃﾞｰﾀを削除します

・     ひずみエリア作図 – 指定した電界以上で、指定したMER以上の地点を赤表示

します。

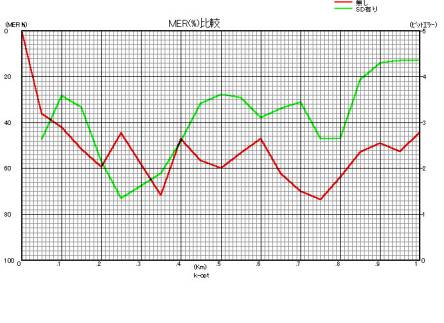

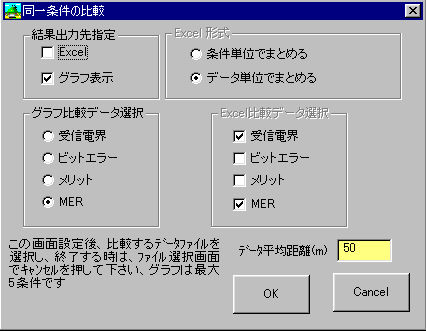

・     同一ﾙｰﾄの異条件比較 -　指定ﾌｧｲﾙのﾃﾞｰﾀの平均値をEXCELへ出力・グラフ

表示します

・     方位指定による編集 -　方位指定でﾃﾞｰﾀの抽出

・     To Google Earth -　Google Earth上にデータ表示

　　　　　　　　　

　　　　　　　　　

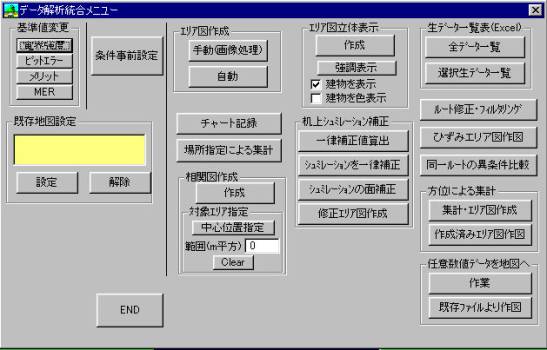

　　　　　　　＊＊　その他　＊＊　

メインメニューで右クリックすると、サプメニューで下記windowによる

選択もできます。

データ有り

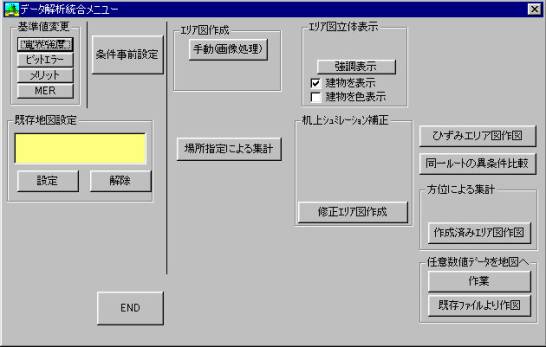

データ無し



　■ＴＥＬ

　　　　　　　

�@     待受−＞電話回線経由でのコマンドを待ち受けます。

�A     待受中止−＞待ち受けを中止します。

�B     待受電話設定−＞待ち受け電話のRS-232C設定をします。

�C     呼出−＞電話回線経由で測定中パソコンへコマンドを送れます。

　　　下記コマンドが可能です

・     時計合わせ

・     ファイル要求

・     現在位置確認

　　　電話呼び出し画面

　　　

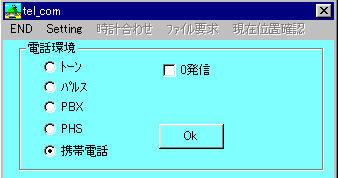

　　　　電話環境設定画面

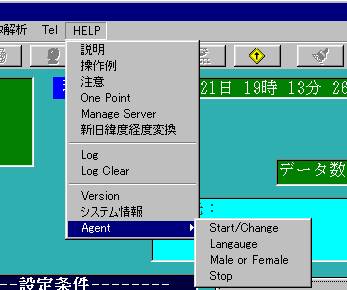

　　　■ＨＥＬＰ

　　　　　　　　　

　　　　�@説明−＞本説明です

　　　　�A操作例−＞インストールと代表操作の例です

　　　　�B注意−＞注意事項です

　　　　�COne Point−＞操作者が編集できるメモ・ﾏｭｱﾙです、初期は基本

手順が入っています

　　　　�DManager Server ->ﾈｯﾄﾜｰｸに接続されたｿﾌﾄのﾊﾞｰｼﾞｮﾝ管理等

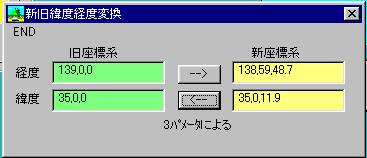

　　　　�E新旧緯度経度変換 ->旧日本緯度経度を新世界座標系へ変換します

　　　　　　　　

�FLog−＞各種Logを表示します、又測定中にLOGﾎﾞﾀﾝを押した時は、

操作記録も残ります

　　　　�GLog Clear−＞Logをクリアします

�HVersion−＞バージョン表示をします

�Iｼｽﾃﾑ情報−＞ﾊﾟｿｺﾝのｼｽﾃﾑ情報を表示します

�JAgent−＞エージェント機能の設定します

・     Start/Change    動作開始とエージェントの変更します

　　　　　　　　　

　　　　　　　　・Langauge         発音の言語を指定します

　　　　　　　　　　　　　　　　　　　対応は英語と日本語です

　　　　　　　　・Male or Female   発音の男性・女性を選択します

・     Stop            エージェントの停止

　　−２．設定項目

　　　　・調査周波数（ＭＨｚ）

　　　　　本設定により、自動的に電界強度測定器の測定周波数を設定します。

　　　　　　　　　　　　(２波まで指定出来ます、この時は切り替えて測定します)

・データ名　――  注釈

　　　　・測定開始ボタン　　新規開始

　　　　　　　　　　　　　　既存データへ追加開始

　　−３．状態表示

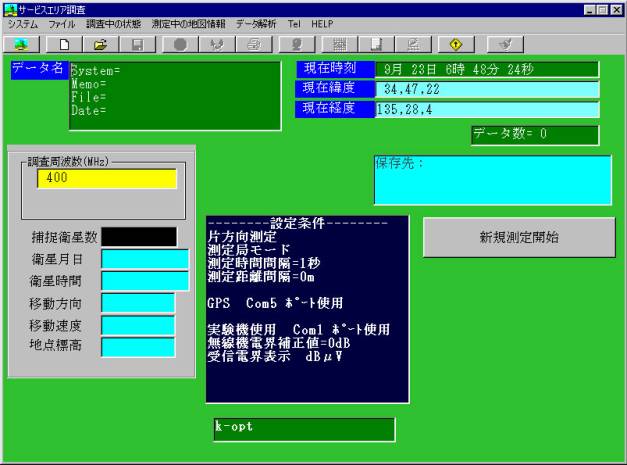

　　　■画面表示

　　　　・データ名　　システム名 ――＞修正可能

　　　　　　　　　　　メモ ―――――＞　　〃

　　　　　　　　　　　ファイル名

　　　　　　　　　　　測定日付(修正日付)

　　　　・ＧＰＳ関係

　　　　　　ａ．補足衛星数　　　現在の補足衛星数

　　　　　　ｂ．衛星上の月日　　衛星よりの月日

　　　　　　ｃ．衛星上の時間　　衛星よりの時間

　　　　　　ｄ．移動方向　　　　ＧＰＳよりの進行方向データ

　　　　　　ｅ．移動速度　　　　　　　〃　　進行速度データ

　　　　　　ｆ．地点標高　　　　　　　〃　　標高データ

　　　　・現在時刻　　　　　　　システム時計

　　　　・現在緯度　　　　　　　ＧＰＳより算出

　　　　・現在経度　　　　　　　　　〃

　　　　・地図ファイル　　　　　プルダウンメニューの設定による

　　　　・データ数　　　　　　　測定データ数

　　　　・会社名　　　　　　　　プルダウンメニューの設定による(ﾀﾞﾌﾞﾙｸﾘｯｸでも可能)

　　　　・設定条件　　　　　　　プルダウンメニューの設定による

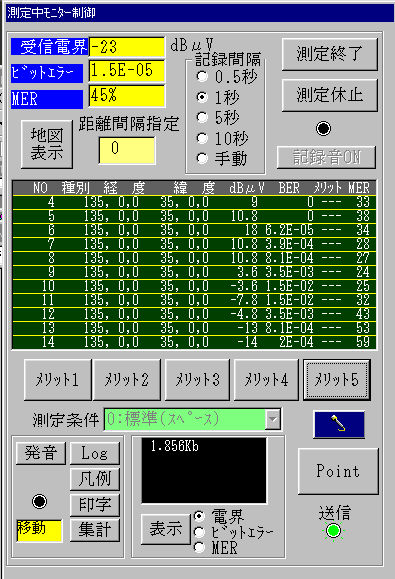

　　　■データ測定中画面

　　　　

・瞬時測定データ表示

　　　　　　ａ．受信電界

　　　　　　ｂ．ﾋﾞｯﾄｴﾗｰ

　　　　　　ｃ. ＭＥＲ

　　　　　　ｃ．保存ﾃﾞｰﾀﾘｽﾄ

　　　　　　　　　ＮＯ　　　　　データ数

　　　　　　　　　種別　　　　　将来機能

　　　　　　　　　緯度経度　　　位置情報

　　　　　　　　　ｄＢμＶ　　　電界50%値

　　　　　　　　　ビットエラー　50%値

　　　　　　　　　メリット　　　

                   ＭＥＲ

　　　　　　ｄ．保存ﾗﾝﾌﾟ　　　　　OFF=待機　緑=正常　赤=異常(ﾃﾞｰﾀが無い時か緯度経度が

無い時)

　　　　　　ｅ．無線機送信ﾗﾝﾌﾟ　　OFF=待機　緑=送信

　　　　　　ｆ．瞬時ﾃﾞｰﾀのｸﾞﾗﾌ表示

電界かﾋﾞｯﾄｴﾗｰの選択によります

　　集計方法により表示方法が変わります

　　　　　　　　　　区間—棒ｸﾞﾗﾌ

　　　　　　　　　　移動—折れ線ｸﾞﾗﾌ　

　　　　　　ｇ．生データ印刷中ランプ

・メータ表示

　　　　　　　

　　　　　　ａ．表示データ　　　　電界・ﾋﾞｯﾄｴﾗｰ・MER

　　　　　　ｂ．データ種類    　　瞬時値・平均値

　　　　　　　　　　瞬時値――＞各瞬時値数値表示をﾀﾞﾌﾞﾙｸﾘｯｸ

　　　　　　　　　　平均値――＞各瞬時値数値表示のﾗﾍﾞﾙをﾀﾞﾌﾞﾙｸﾘｯｸ

　　　　　　ｃ．最大表示メータ数　3

　　　　　　ｄ．スケール切り替え　各メータに付いている、スイッチにより切り替え

・設定項目

　　　　　　ａ．測定終了　　　　　　　測定終了します

　　　　　　ｂ．地図表示　　　　　　　現在地点の地図表示します

　　　　　　ｃ．距離間隔設定　　　　　記録間隔をｍで設定します

　　　　　　ｄ．記録間隔 　　　　　　　　　〃　時間で設定します　

　　　　　　ｅ．記録音ｏｎ／ｏｆｆ　　記録時にピｨ音発生　　運転時にシステムの

動作確認用です

　　　　　　ｆ．メリット1〜５　　　　メリットの手動入力出来ます

　　　　　　ｇ．Point　　　　　　　　任意位置での強制記録します

　　　　　　ｈ．発音　　　　　　　　 指定データの発音　　運転時にデータ確認

　　　　　　ｉ．Log　　　　　　　　　動作のlog表示します

　　　　　　ｊ．凡例　　　　　　　　 表示地図の凡例表示します　

　　　　　　ｋ．印字　　　　　　　　 生データの印刷　　左のﾗﾝﾌﾟで確認出来ます

　　　　　ｌ．区間／移動　　　　　　データの処理方法切り替えます

　　　　　　　　　　　　　　　　　　　　区間　前回の記録地点からのﾃﾞｰﾀ利用

　　　　　　　　　　　　　　　　　　　　移動　一定ﾃﾞｰﾀ数（無線機=5、電界強度測定器=10）

の移動平均

　　　　　　Ｍ．音声認識　　　　　　　メリット入力(暫定機能)

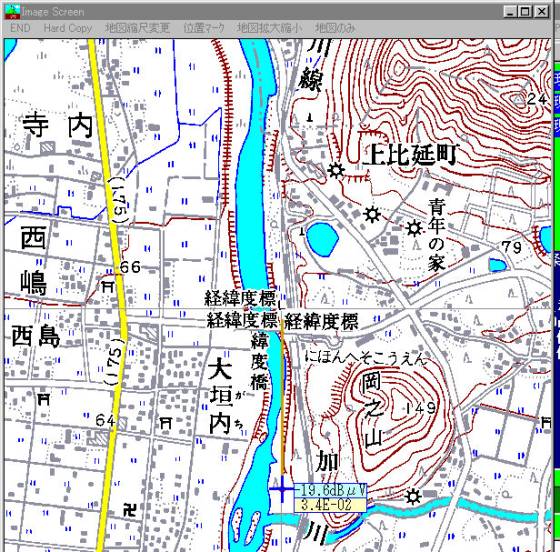

　　　■現在位置表示地図

�@ＥＮＤ　−＞地図表示終了

�AＨａｒｄＣｏｐｙ　−＞画面コヒ゜ィ

�B地図縮尺変更　−＞利用表示地図の縮尺変更をします

�C地図拡大縮小　−＞画面の拡大縮小します

　　　標準

　　　拡大

　　　縮小

�D地図のみ　−＞表時を地図のみとします
