| ４−４．無線サービスエリア図作成 | 目 次 |

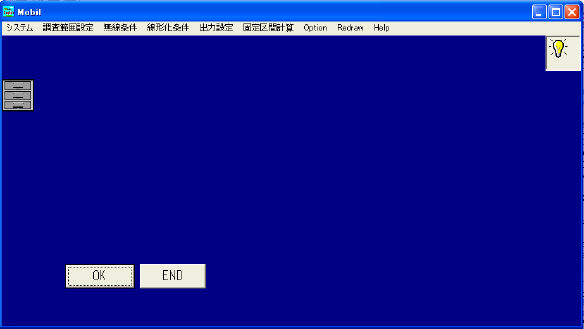

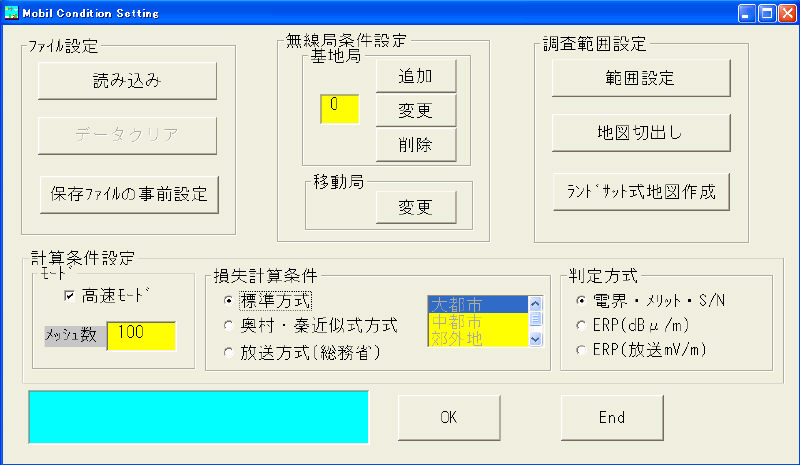

１．モービル設定画面 （操作手順例） （推奨設定方法） 成果例

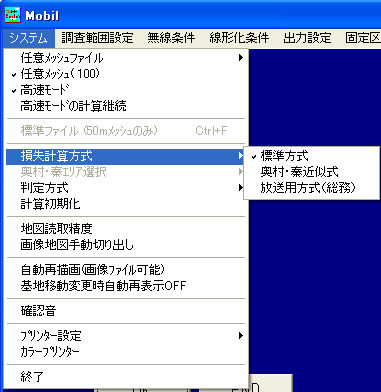

| プルダウンメニュー |
 |
任意ﾒｯｼｭﾌｧｲﾙ | 任意メッシュのファイルの読み書き設定を行います。 |
| 任意ﾒｯｼｭ | 任意メッシュのメッシュ数を設定します。 | |
| 高速ﾓｰﾄﾞ | 任意メッシュの時の高速計算します。但し、基地局がエリアより大きく離れているときは標準モードが良い場合が有ります。 | |
| 高速ﾓｰﾄﾞの計算継続 | 高速ﾓｰﾄﾞで中断時の継続 | |
| 標準ﾌｱｲﾙ | 従来の方式（50x50ﾒｯｼｭ） | |
| 損失計算方式 | 損失計算方式の選択 | 標準方式 奥村・秦近似式 放送用方式（総務省） |
| 奥村・秦ｴﾘｱ選択 | 奥村・秦方式の時のｴﾘｱ種別選択 | |
| 判定方式 | 結果の判定方式選択 | ﾒﾘｯﾄ・S/N（移動体通信等）|
| 計算初期化 | 現在の計算値をｸﾘｱします | |
| 地図読み取り精度 | ||
| 画像地図手動切り出し | 画像地図を手動にて切り出しします | |
| 自動再描画 | 画面表示を常に表示可能とする、但し速度は遅くなる | |
| 基地移動変更時自動再表示OFF | ||
| 確認音 | 地点の計算終了時に、確認音発生 | |
| プリンタ設定 | ＶＨＦ回線条件設定画面の、プリンタ設定に同じ プリンタのカラー設定−ＯＮ・ＯＦＦ |
|
| ｶﾗｰﾌﾟﾘﾝﾀ | ||
| 終了 | サービス エリア図作成終了 |
 |
設定 | 調査範囲の設定。 | |
| 地図自動切り出し | 現在の調査ｴﾘｱの地図を自動的に切り出します（複数ﾍﾟｰｼﾞの時は自動結合を使って下さい） | ||
| 地図自動切出・自動合成 | 現在の調査ｴﾘｱの地図を自動的に切出と結合をします | ||
| 行政界自動作図 | 指定行政の境界を自動的に作図します | ||
| Landsat Map AutoMake(Mono) | ﾗﾝﾄﾞｻｯﾄより風の地図を白黒で作成します | ||
| Landsat Map AutoMake(Color) | ﾗﾝﾄﾞｻｯﾄより風の地図をｶﾗｰで作成します |
 |

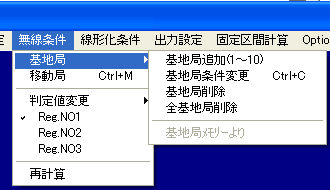

基地局 | 基地局の条件設定−＞ＶＨＦ条件設定参照 基地局の追加 基地条件の変更 基地局の削除 基地局ﾒﾓﾘｰより 任意空中線パターン登録−＞任意パターン作成参照 |
| 移動局 | 移動局の条件設定 | |
| 判定値変更 | 基準値変更 | |
| Reg.No1 | 判定値登録1 | |
| Reg.No2 | 判定値登録2 | |
| Reg.No3 | 判定値登録3 | |
| 再計算 | 計算を再実行 |
 |

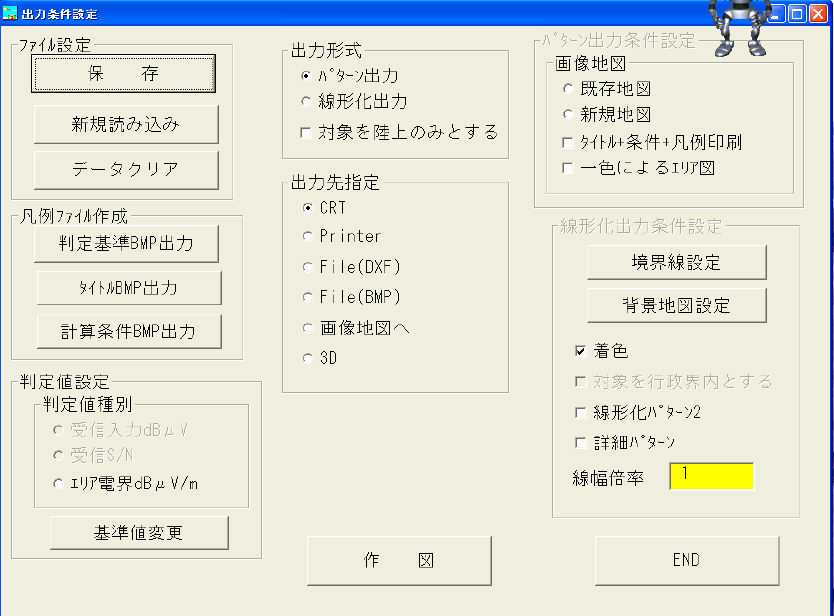

境界線 | 作図時の、境界線を設定 |
| 対象を陸上のみとする | 作図対象を陸上のみとする | |
| 海上を青色 | 海上を青色で作図 | |
| 着色 | ｴﾘｱ内を指定色で着色 | |
| 対象を行政界内とする | 作図範囲を指定行政界に限定する | |
| 背景地図指定 | 作図を指定地図上に行う | |
| 線形化ﾊﾟﾀｰﾝ2 | ||
| 詳細出力 | 作図時に、方向を示すマークを付加する | |
| 線幅倍率 | 作図線幅の倍率指定 | |
| 判定基準BMP出力 | 判定基準をBMPﾌｧｲﾙへ出力します、後で画像編集等で利用出来ます | |
| ﾀｲﾄﾙBMP出力 | ﾀｲﾄﾙをBMPﾌｧｲﾙへ出力します、後で画像編集等で利用出来ます | |
| 計算条件BMP出力 | 計算条件をBMPﾌｧｲﾙへ出力します、後で画像編集等で利用出来ます | |
| BMP倍率 | BMPへ出力する大きさを指定します |
 |
用紙 | 印刷用用紙の設定、 但し、この設定は作図編集用の設定のみで、実際のプリンタへの設定では有りません。その時は、Printer Setで実施して下さい |
| 出力サイズ指定 | プリンタへの作図サイズの設定、縮尺でも設定可能。 但し、この設定は作図編集用の設定のみで、実際のプリンタへの設定では有りません。その時は、Printer Setで実施して下さい。 |
|
| 出力先 | ＣＲＴ プリンタ ファイル ベクトル データにてファイル出力 ＣＡＮＤＹ用とＤＸＦ用の２種類あり。 画像地図 ３Ｄ Ｍａｐ Image Map Texture Road Map Map Color OFF |
|
| 画面ｺﾋﾟｰﾓｰﾄﾞ |
 |
特定指定地点との固定回線としての計算を行います。 | |
| GPSによる固定区間計算 | GPSによる現在位置と指定区間の回線設計 | |
| Digital road set(For GPS) | GPSによるｶｰﾅﾋﾞ背景ﾍﾞｸﾀｰ道路地図を設定 |
 |

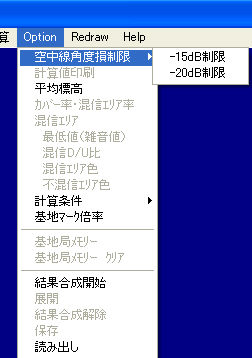

空中線角度損失制限 | 空中線角度損失の最大値を制限します | -15dB制限 -20dB制限 |
| 計算値印刷 | 各地点の計算値を印刷させます | ||
| 平均標高 | 指定ｴﾘｱの平均標高を算出します | ||
| ｶﾊﾞｰ率・混信ｴﾘｱ率 | 指定ｴﾘｱのｶﾊﾞｰ率・混信ｴﾘｱ率を算出します | ||
| 混信ｴﾘｱ | 指定ｴﾘｱの混信ｼﾕﾐﾚｰｼﾖﾝを行います | ||
| 最低値(雑音値) | 混信ｼﾕﾐﾚｰｼﾖﾝで判定する最低値を指定します | ||
| 混信D/U比 | 混信ｼﾕﾐﾚｰｼﾖﾝで判定するD/U比を指定します | ||
| 混信ｴﾘｱ色 | 混信ｴﾘｱの作図色を指定します | ||
| 不混信ｴﾘｱ色 | 混信しないｴﾘｱの作図色を指定します | ||
| 計算条件 | |||
| 基地ﾏｰｸ倍率 | 作図する基地のﾏｰｸのｻｲｽﾞを指定します | ||
| 基地局ﾒﾓﾘｰ | |||
| 基地局ﾒﾓﾘｰ ｸﾘｱ | |||
| 結果合成開始 | 指定したｻｰﾋﾞｽｴﾘｱを合成を開始します | ||
| 展開 | 読み込んだｴﾘｱ図を一枚の地図に展開します | ||
| 結果合成解除 | 指定ｴﾘｱの合成を中止します | ||
| 保存 | 合成ｴﾘｱ図を保存します | ||
| 読み出し | 合成ｴﾘｱ図を読み出します |
| Redraw | Redraw | 画面の再作図を行います |
 |

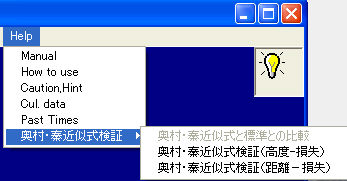

Manual | 操作説明（本ファイル） |
| How to use | 利用方法 | |
| Caution.Hint | 注意とヒント | |
| Cul Data | 計算途中の値を表示(標準ﾌｧｲﾙのみ) | |
| Past Time | 経過時間 | |
| 奥村・秦近似式検証 | 奥村・秦近似式の各ｴﾘｱと標準方式との比較を行います |
-1.計算前
-2.計算後
2.計算・作図開始ボタン
| コマンドスイッチ | ＯＫ | 計算開始。 計算終了時は、作図開始 |
| Ｃａｎｓｅｌ | 計算・作図の中断 | |
| 画面コピー | 計算済み図形のプリンタへの出力。（カラー対応） | |
| サブウインドウ | 調査範囲設定 | キーボード直接入力。又は、MAPマーク時はー＞ＶＨＦの緯度経度読み取り参照 |
| 境界線設定 | 移動無線−＞メリット・見通し範囲。 ＦＭ放送−＞ＥＲＰ範囲 |
|
| 任意空中線パターン | １０度単位のキー入力、又は、複数空中線による自動合成パターン作成 | |
| 自動空中線パターン作成 | 最大３本の空中線の合成を行う 合成条件としては、空中線の種類・取り付けの突き出し距離・角度・合成位相・電力分配比にて行います |

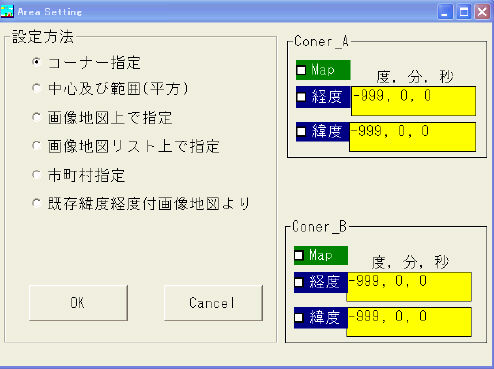

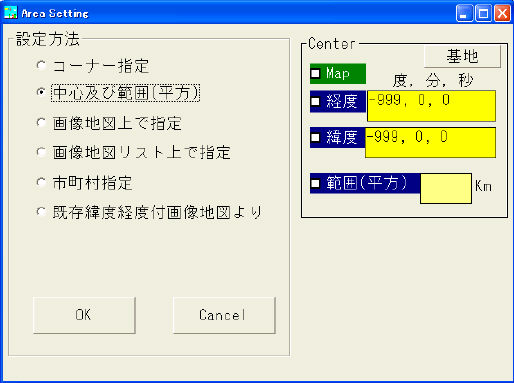

3.調査範囲設定
設定方法を選択し下さい
コーナ指定による方法（対角の２点を指定） 緯度経度の入力方法は
中心と範囲（平方Km）指定による方法

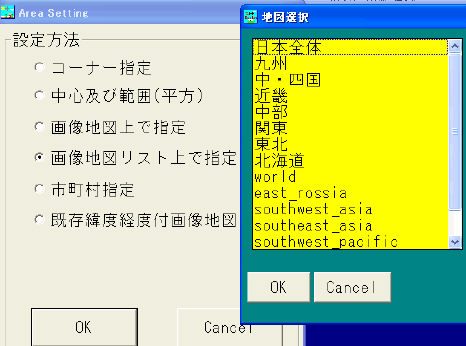

画像リストで指定例

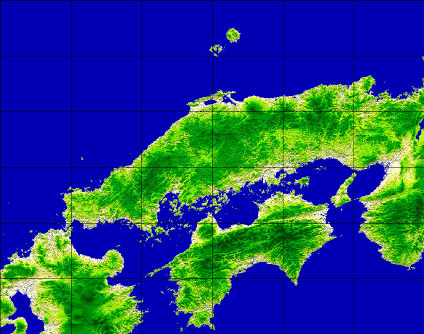

中・四国を選択した時

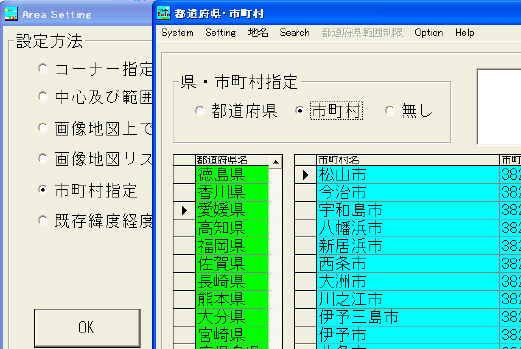

市町村指定の例（目的の市町村をダブルクリックで選択）
4.計算・作図例

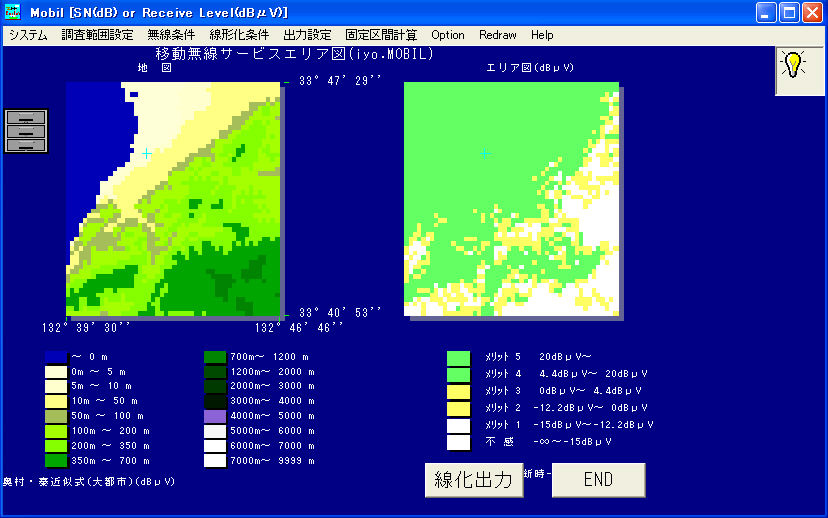

-1.計算完了画面例

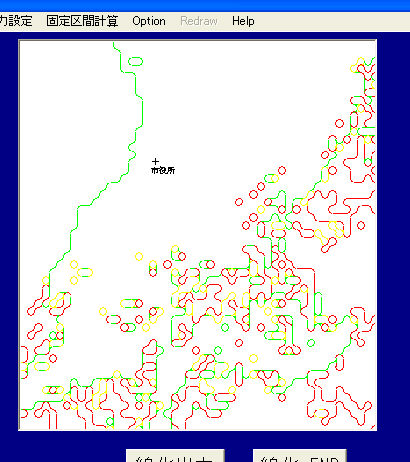

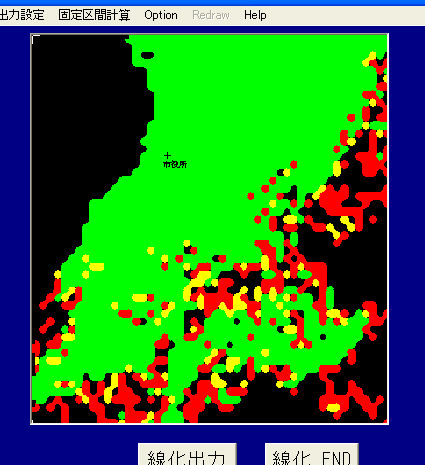

-2.線形化例

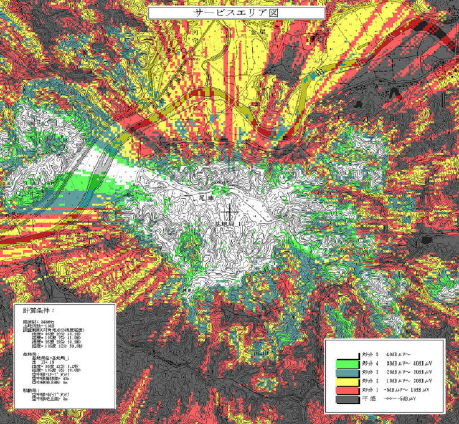

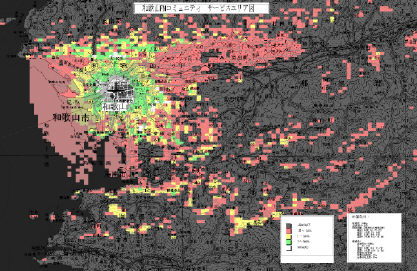

-3.画像地図(1/20万)へ作図例

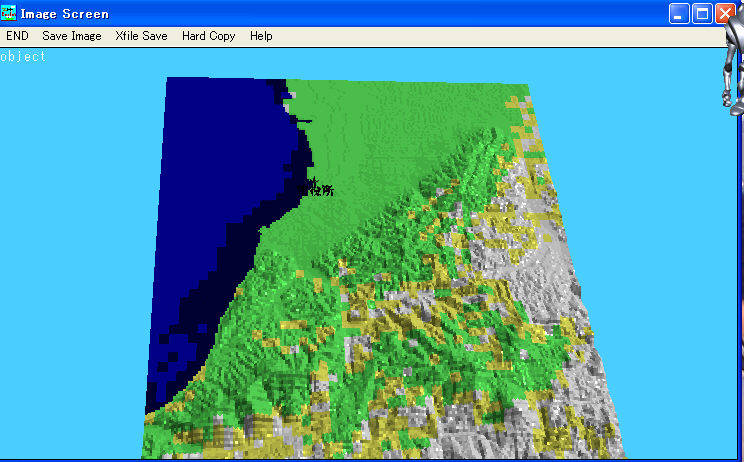

-4.３Ｄ作図例

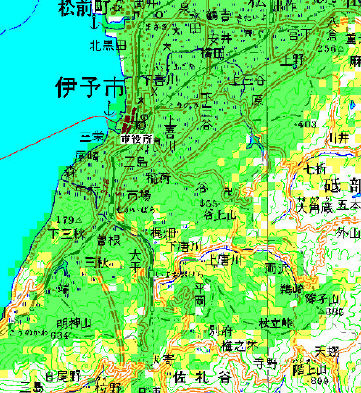

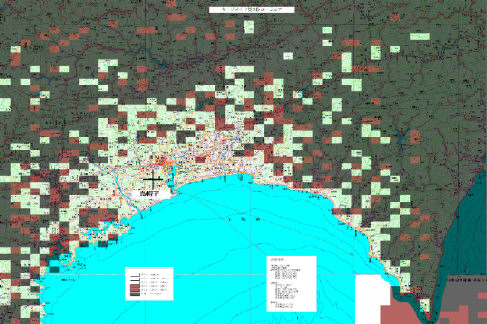

-5.画像地図(1/25000)へ作図例

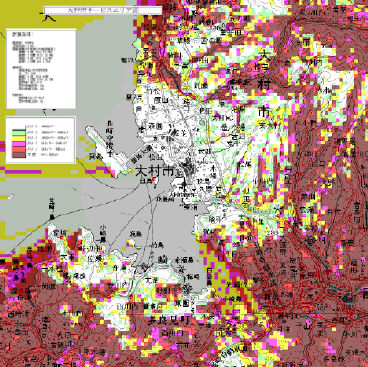

-6.画像地図へ線形化作図例

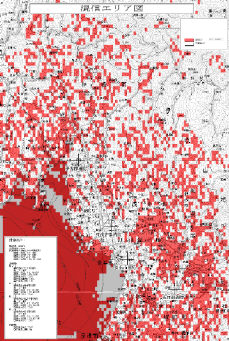

-7.混信ｴﾘｱ図例
5.その他

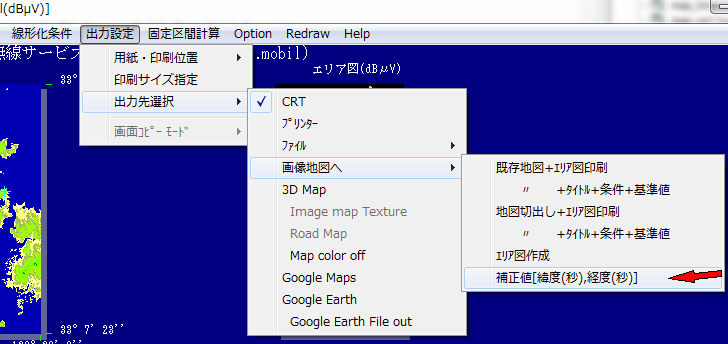

-1.画像地図へ作図時の位置調整機能(2011年版は試用、2012年より正規機能)
