デジタル画像地図の利用について

目　次

１．基本事項

デジタル画像地図は、国土地理院発行の1/200,000と1/50000・1/25,000のCD-ROM地図を対象とします。
1/200,000地図は、概略緯度経度の読み取りとします。
緯度経度を地図上にプロットするのは、1/25,000・1/50000・1/200000及び都道府県発行の1/5000を対象とします。

２．機能

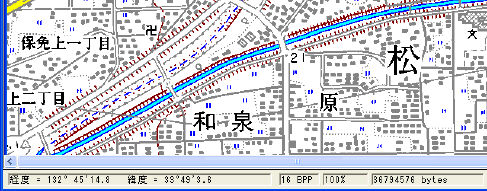

デジタル画像地図より、緯度経度を読みとります。
指定範囲の地図の切り出しをし、ファイル保存をします。
見通図作成メニューより、指定の緯度経度を地図上にプロットします。(任意の地点にマークも出来ます=右クリック)
指定地図の印字をします。
同時に開ける地図の最大は２０枚です。（しかし画像処理の為多くのメモリーを使います。）
地図の上に張り付け、編集->選択ウインドウへ張り付けを利用。位置は張り合わせ前にマウスで指定。
ラバーバンドによる修正=ラバーバンドの中を指定する事により、任意の位置へマウスで移動出来ます。
　　　　　　　　　　　　　　　　〃　　の右下角を指定する事により、ラバーバンドのサイズを変更出来ます。
地図どうしのに張り付け、緯度経度より自動的に位置合わせを行います。
地図の自動切り出し・自動合成機能
任意の指定色を任意の色に変換する機能。（市町村の境界を黒に変換・等高線の色を目立たなくさせる等）
右クリック機能
地図の項目別に表示色変更の機能（等高線・国道等）、但しオリジナルの地図に対してのみ。
地図上に任意の線・文字を描けます。
見通しの確認機能（右クリック）、２点間及び１点と指定エリア間。但し、地上高1.5mより。

３．操作上の注意

地図切り取り等、範囲指定時に画面よりはみ出す時は、矢印キーと数字キー（２ or n＝↓・８ or u＝↑・４ or h＝←・６ or j＝→）によりスクロール出来ます。
ShiftキーのON・OFFで移動距離が変わります（マウスの形状が変化）
地図サイズが非常に大きい時は、保存等の時にパソコンがロックしてしまうことが有ります、そのときはイメージのサイズ変更で縮小してから保存して下さい。
シール・線の色指定時に、指定した色と違った色に成ることが有ります。（色のパレットが変更されている為です）
画像地図の原図は８bit画像で作成されています、よって２４bit以上でしか出来ない高度な処理は利用出来ないものも有ります
この時は、読み込み時のbitを固定機能を利用して２４bitで読み込んで下さい。
但し、８bitでしか利用出来ない機能も有ります（例：項目別色の変更）＝オリジナル地図（国土地理院）に付属する機能の為。

４．注意事項

本操作は多くのメモリーを使います。
出来れば128ＭB以上のメモリーを搭載したバソコンでご利用下さい。
もし、64ＭB程度で有れば地図の同時展開を１枚程度にした方が無難です。
無理をすると、メモリーのスワップが起きて非常に動作が遅くなります、又時にはロック（ハングアップ）する可能性も有ります。

ＣＤ－ＲＯＭよりバードディスク等へコピー時は、下記の点に注意して下さい。

1/200,000

CD-ROMでDATAフォルダーの下にkanri.csvファイルが有りますが、日本-1・日本-2・日本-3の各CD-ROMも同じ構成のため、ハードディスクではフォルダーを変えて下さい。kanri.csvが区別つかなくなります。

1/50,000

1/50,000も1/200,000と同様にCD-ROMでDATAフォルダーの下にkanri.csvファイルが有ります。しかし、1/50,000はフォルダー数が多いため、各フォルダーにkanri.csvをコピーして下さい。

1/25,000

1/25,000も1/200,000と同様にCD-ROMでDATAフォルダーの下にkanri.csvファイルが有ります。しかし、1/25,000はフォルダー数が多いため、各フォルダーにkanri.csvをコピーして下さい。

例：

DATA\5023\502312.tif
DATA\5024\502413.tif
DATA\kanri.csv

＞＞＞＞＞

DATA(任意)\5023\502312.tif
DATA(任意)\5023\kanri.csv
DATA(任意)\5024\502413.tif
DATA(任意)\5024\kanri.csv

　

5．その他

各ＣＤ－ＲＯＭの価格は7,500円です。
画像地図の環境設

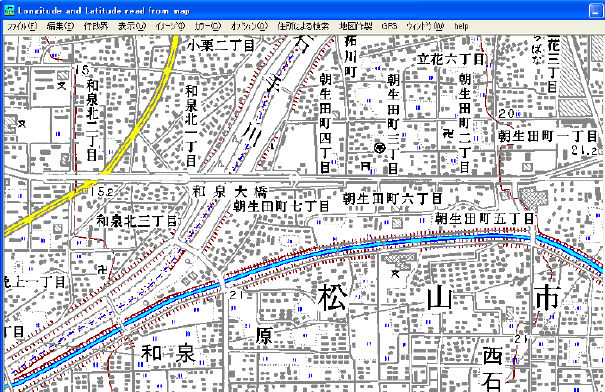

プルダウンメニユー

フアイル　編集　行政界　表示　イメージ　カラー　オプション　住所による検索　地図作成　ＧＰＳ　ウインドウ　Help

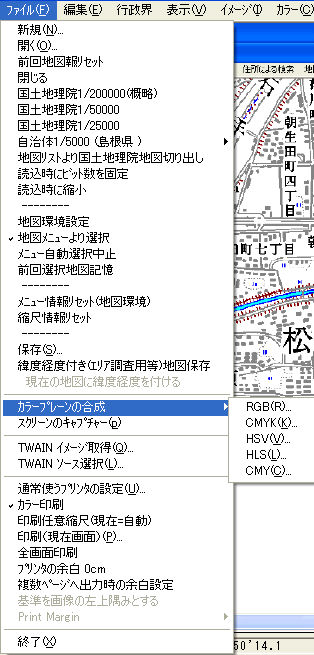

ファイル

新規	新規のwindowを開きます
開く	既存の画像や地図を開きます
前回地図情報ﾘｾｯﾄ	前回の使った地図情報をﾘｾｯﾄ
閉じる	現在のwindowを閉じます
国土地理院1/200000	国土地理院1/200000の画像地図を手動で開きます
国土地理院1/50000	国土地理院1/50000の画像地図を手動で開きます
国土地理院1/25000	国土地理院1/25000の画像地図を手動で開きます
自治体1/5000	自治体1/5000の画像地図を手動で開きます
地図ﾘｽﾄより国土地理院地図切り出し	地図ﾘｽﾄより概略ｴﾘｱの切り出し画簡単に出来ます
読み込み時にﾋﾞｯﾄ数を固定	画像のﾋﾞｯﾄを事前に固定できます
読み込み時に縮小	ﾒﾓﾘｰに余裕がない時、読み込みと同時に縮尺します
地図環境設定	地図格納環境の設定

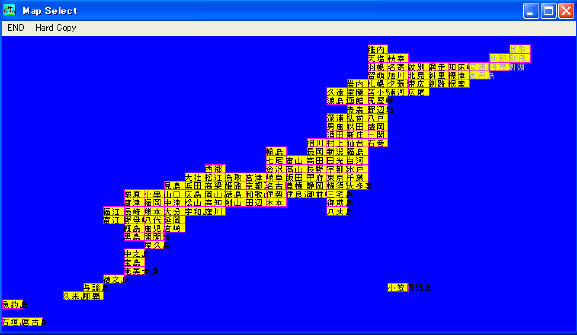

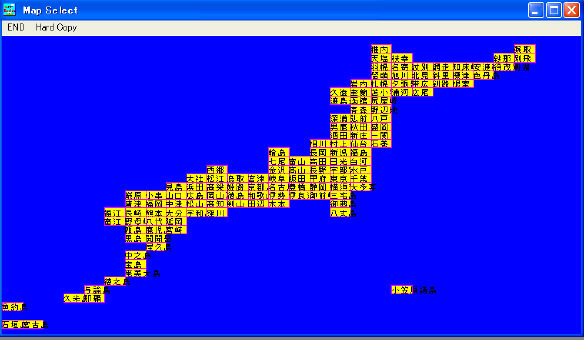

地図ﾒﾆﾕｰより選択	ﾒﾆﾕｰ形式で画像地図を選択、1/200000　・　1/25000
ﾒﾆﾕｰ自動選択中止
前回選択地図記憶
ﾒﾆｭｰ情報ﾘｾｯﾄ
縮尺情報ﾘｾｯﾄ
保存	画像のみ保存、緯度経度情報は保存されません
緯度経度付き地図保存	緯度経度と画像の同時保存
現在の地図に緯度経度を付ける	現在の画像に緯度経度を付けて地図とする
ｶﾗｰﾌﾟﾚｰﾝの合成
ｽｸﾘｰﾝのｷﾔﾌﾟﾁﾔｰ
TWAINｲﾒｰｼﾞの取得	ｲﾒｰｼﾞｽｷﾔﾅｰより画像取り込み
TWAINｿｰｽ選択
通常使うﾌﾟﾘﾝﾀの設定
ｶﾗｰ印刷
印刷任意縮尺	印刷時の縮尺指定、無指定の時は、用紙に全体が収まる縮尺に自動設定される
印刷	印刷開始
全画面印刷	複数画面ある時、全画面を印刷
ﾌﾟﾘﾝﾀの余白	ﾌﾟﾘﾝﾀｰの余白
複数ﾍﾟｰｼﾞへ出力時の余白設定
基準を画像の左上隅とする
Print Margin	ﾌﾟﾘﾝﾀｰﾏｰｼﾞﾝ
終了	終了

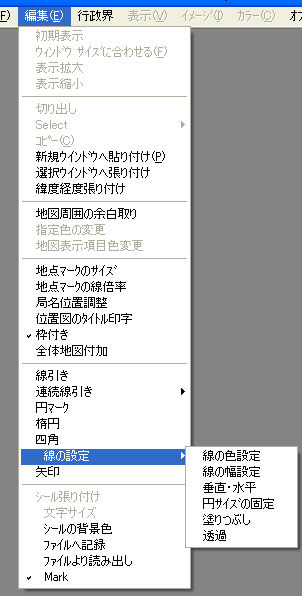

編集　　

初期表示	画像表示倍率を初期値に戻す
ｳｨﾝﾄﾞｳｻｲｽﾞに合わせる	全体が見える縮尺で表示
表示拡大	拡大表示
表示縮小	縮小表示
切り出し	ﾗﾊﾞｰﾊﾞﾝﾄﾞにて切り取り
Select	〃　　　選択
ｺﾋﾟｰ	ﾗﾊﾞｰﾊﾞﾝﾄﾞにてｺﾋﾟｰ
新規ｳｨﾝﾄﾞｳへ貼り付け	ｺﾋﾟｰか切り取った画像を新規windowへ貼り付け
選択ｳｨﾝﾄﾞｳへ貼り付け	ｺﾋﾟｰか切り取った画像を現在選択しているwindowへ貼り付け
緯度経度貼り付け	貼り付け時、緯度経度を合わせて貼り付け
地図周囲の余白取り	地図週への余白を切り取り
指定色の変更	画像上の指定色を他の指定色へ変更
地図表示項目色の変更	8ﾋﾞｯﾄ画像の時、指定地図項目の色を他の色へ変更
地点ﾏｰｸのｻｲｽﾞ	地点ﾏｰｸのｻｲｽﾞ変更
地点ﾏｰｸの線倍率	地点ﾏｰｸの線倍率変更
局名位置調整	局名位置調整を調整
位置図のﾀｲﾄﾙ印字
枠付き	位置図等の時、枠をつけます
全体地図付加	〃　　全体地図わ付加します
線引き	任意の線を描きます
連続線引き	任意の連続線を描きます
円ﾏｰｸ	円を描きます
楕円	楕円を描きます
四角	四角を描きます
線の設定	線の色指定線の幅指定水平・垂直に固定円のｻｲｽﾞを固定塗りつぶし透過
矢印	任意の矢印を描けます
ｼｰﾙ貼り付け	ｼｰﾙ貼り付け
文字ｻｲｽﾞ	ｼｰﾙの文字ｻｲｽﾞ指定
ｼｰﾙの背景色	〃　背景色指定
ﾌｧｲﾙへ記録	〃　条件をﾌｱｲﾙへ保存
ﾌｧｲﾙより読み出し	〃　　　　　　　　より読み出し
Mark

行政界　　

参照

表示　

通常	通常表示
ｽﾞｰﾑｲﾝ・ｱｳﾄ	ｽﾞｰﾑｲﾝ・ｱｳﾄ
ｳｲﾝﾄﾞｳｻｲｽﾞに伸縮	ｳｲﾝﾄﾞｳｻｲｽﾞに伸縮表示
ｳｨﾝﾄﾞｳをｲﾒｰｼﾞｻｲｽﾞにｽﾅｯﾌﾟ
ﾃﾞｨｿﾞﾙﾌﾞ（移行）ｴﾌｪｸﾄ

イメージ　

上下変換	画像の上下変換
左右変換	画像の左右変換
回転	画像の回転
傾き	画像の傾き
ｻｲｽﾞ変更	画像のｻｲｽﾞ変更
ｴﾌｪｸﾄ
空間ﾌｨﾙﾀ

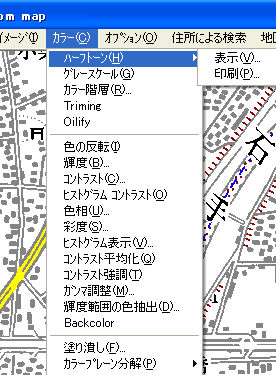

カラー

ﾊｰﾌﾄｰﾝ	画像処理
ｸﾞﾚｰｽｹｰﾙ	〃　　　（白黒化）
ｶﾗｰ階層	〃
Triming	〃
oilify	〃
色の反転	〃
輝度	〃
ｺﾝﾄﾗｽﾄ	〃
ﾋｽﾄｸﾞﾗﾑ　ｺﾝﾄﾗｽﾄ	〃
色相	〃
彩度	〃
ﾋｽﾄｸﾞﾗﾑ表示	〃
ｺﾝﾄﾗｽﾄ平均化	〃
ｺﾝﾄﾗｽﾄ強調	〃
ｶﾞﾝﾏ調整	〃
輝度範囲の色抽出	〃
BackColor	〃
塗りつぶし	〃
ｶﾗｰﾌﾟﾚｰﾝ分解	〃

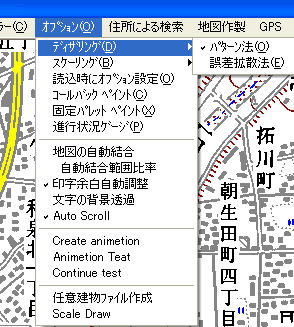

オプション

ﾃﾞｨｻﾞﾘﾝｸﾞ	ﾃﾞｨｻﾞﾘﾝｸﾞ
ｽｹｰﾘﾝｸﾞ	ｽｹｰﾘﾝｸﾞ
読み込み時にｵﾌﾟｼｮﾝ設定
ｺｰﾙﾊﾞｯｸﾍﾟｲﾝﾄ	画像処理
固定ﾊﾟﾚｯﾄﾍﾟｲﾝﾄ	〃
進行状況ｹﾞｰｼﾞ	進行状況ｹﾞｰｼﾞ表示
地図の自動結合	切り出し地図の自動結合指定
自動結合範囲比率設定	自動結合時の、周辺の余裕設定
印字余白自動調整
文字の背景透過
Auto Scroll	自動ｽｸﾛｰﾙ
Create animation	画像処理
Animation Teat	〃
Continue test	〃
任意建物ﾌｧｲﾙ作成	任意建物ﾃﾞｰﾀﾌｧｲﾙ作成
Scale Draw	距離Ｓｃａｌｅを作図

住所による検索

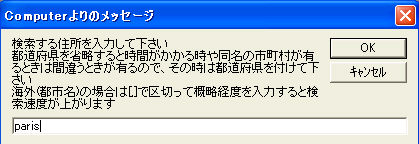

住所入力（海外も可能＝都市名）	住所入力（海外も可能＝都市名）で地図を表示
検索済候補ﾘｽﾄより選択
住所一覧より選択	住所一覧より地図を表示
市外電話番号で検索	市外電話番号で地図を表示
郵便番号で検索	郵便番号で地図を表示

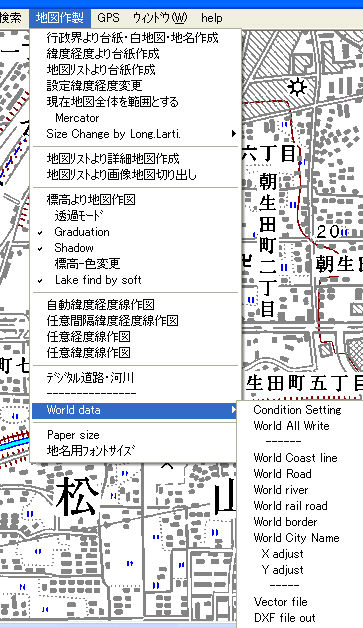

地図作成

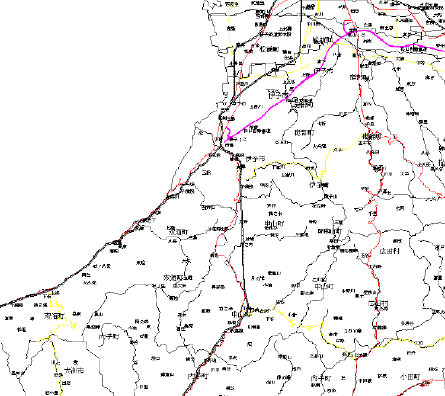

行政界より台紙・白地図・地名作成	行政界ﾃﾞｰﾀより台紙・白地図・地名作成
緯度経度より台紙作成	指定緯度経度より台紙作成
地図ﾘｽﾄより台紙作成	地図ﾘｽﾄより範囲を指定して台紙作成
設定緯度経度変更	現在の設定緯度経度変更
現在地図全体を範囲とする	現在地図全体を範囲とする
Mercator	ﾒﾙｶﾄｰﾙ
Size Change by long.lati.
地図ﾘｽﾄより詳細地図作成	地図ﾘｽﾄより範囲を指定して詳細地図作成
地図ﾘｽﾄより画像地図切り出し	地図ﾘｽﾄより範囲を指定して画像地図切り出し

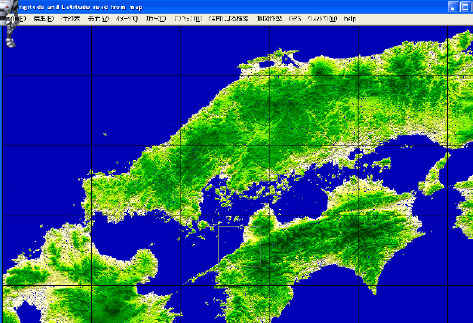

標高より地図作成	標高ﾒｯｼｭﾃﾞｰﾀより地図作成（ﾗﾝﾄﾞｻｯﾄ風）
透過ﾓｰﾄﾞ	透過ﾓｰﾄﾞ
Graduation	ｸﾞﾃﾞｭｴｰｼｮﾝ
Shadow	陰影付加
標高－色変更	高度－色変換ﾌｧｲﾙを変更（季節）
Lake find by soft	ｿﾌﾄで湖などを判定します
自動緯度経度線作図	自動緯度経度線作図
任意間隔緯度経度線作図	任意間隔緯度経度線作図
任意経度線作図	任意経度線作図
任意緯度線作図	任意緯度線作図
ﾃﾞｼﾞﾀﾙ道路・河川	日本ﾃﾞｼﾞﾀﾙ道路・河川

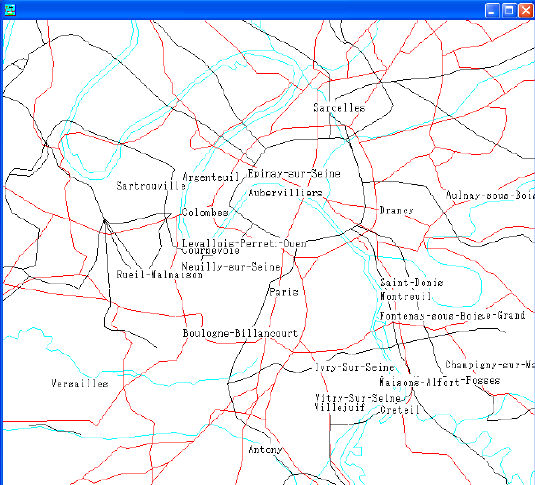

World Data	世界　　〃
Paper Size	用紙ｻｲｽﾞ
地名用ﾌｫﾝﾄｻｲｽﾞ

ＧＰＳ

ＯＮ	GPS ON
ＯＦＦ	GPS OFF
World longitude latitude	世界測地系で運用

ウインドウ

重ねて表示	重ねて表示
並べて表示/水平（緯度経度計算無し）	並べて表示/水平（緯度経度計算無し）
並べて表示/垂直（緯度経度計算無し）	並べて表示/垂直（緯度経度計算無し）
ｱｨｺﾝの整列	ｱｨｺﾝの整列
全て閉じる	全て閉じる
自動ｽｸﾛｰﾙ	自動ｽｸﾛｰﾙ
最近使用したﾌｱｲﾙ

Help

Ｈｅｌｐ

本ファイル

ﾏｳｽ右ﾎﾞﾀﾝｸﾘﾂｸによる、ｻﾌﾞﾒﾆﾕｰ（画像無しの時）

指定緯度経度へ	指定する緯度経度の地図を開きます
指定ｴﾘｱ切り出し	指定する範囲の地図を切り出します
新規地図へﾏｰｸ	指定する緯度経度の地図を開き、ﾏｰｸします

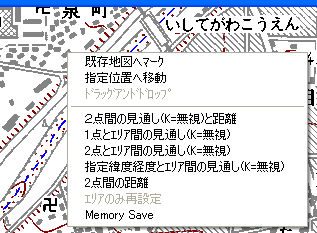

ﾏｳｽ右ﾎﾞﾀﾝｸﾘﾂｸによる、ｻﾌﾞﾒﾆﾕｰ（画像有りの時）

既存地図へﾏｰｸ	指定する緯度経度の現在の地図へﾏｰｸします
指定位置へ移動	現在の地図で、指定する緯度経度へ移動します
ﾄﾞﾗｯｸｱﾝﾄﾞﾄﾞﾛｯﾌﾟ
2点間の見通し（ｋ＝無視）	指定する2点間の見通し（ｋ＝無視-->人間の目視と同じ）
1点とｴﾘｱ間の見通し（ｋ＝無視）	指定する1点とｴﾘｱ間の見通しを作図
2点とｴﾘｱ間の見通し（ｋ＝無視）	指定する2点とｴﾘｱ間の見通しを作図
指定緯度経度とｴﾘｱ間の見通し（ｋ＝無視）	指定する緯度経度とｴﾘｱ間の見通しを作図
2点間の距離	2点間の距離を計算
ｴﾘｱのみ再設定
Memory save	ﾒﾓﾘｰの掃除
