４．操作説明

４－１．初期画面 目　次
基本メニュー画面の操作方法及び、機能選択（プルダウン）メニュー

各設計のメニューボタンをマウスで選択し、ＯＫボタンをクリック、又は、メニューボタンをダブルクリックし該当設計を起動します。


プルダウンメニュー
システム 地図データ 直接起動 利用統計 Help Sample　

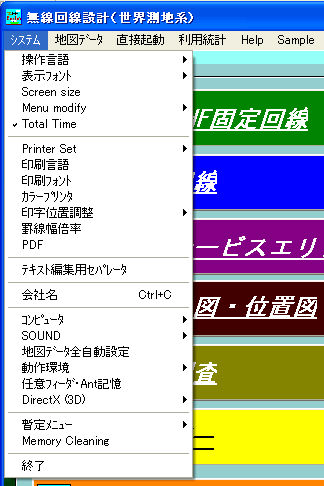

システム

操作言語 日本語（デフォルト）日本国内で使用している限りここは変更しないほうが無難です
英語（部分対応）
表示フォント 種類 システムに登録されているフォントから自由に選択できます
サイズ 表示したいフォントの大きさをポイント数でダイアログに入力します。
大きなポイント数を指定すると正常に表示できませんので１０～１２ポイントが最適です
Screen Size 表示するウィンドウの大きさを数値で指定します。
推奨値
画面サイズ６４０×４８０、８００×６００　→　１
画面サイズ１０２４×７６８　→　1.28
Menu Modify メインメニューで不必要なメニューの削除
Total time 本ソフトの使用時間を表示する、モード設定（ﾄｰﾀﾙか今回のみ）
Printer Set プリンターの機種選択や設定
印字言語 日本語
英語
フランス語（未対応）
中国語（未対応）
印字フォント 各種印刷時に使用するフォントの種類を選択します
カラープリンタ エリア図・鳥瞰図等のグラフィック印刷時にカラー印刷が可能
印字位置調整 Topマージン
Leftマージン		 基本的には全ての印字に有効ですが、各機能画面で調整機能のメニューを持っているものについては、その画面で調整します。
罫線巾倍率 調整の対象は、計算書の枠（罫線）となっています。今後プリンターの印字精度が上がり、罫線が細くなりすぎる時に利用します。
PDF PDFﾌｱｲﾙ出力時に、位置ずれを起こした時の対応用
テキスト編集用セパレータ 外部ファイルへデータ書き出し時に、データ間のセパレータです。
現在は、集計結果とマトリックスの外部ファイル書き出し時に作用します。
会社名 印刷結果の下段に入れる社名。ここを空白にすると印刷しません。
コンピュータ Name
Picture		 メッセージ時の名称
画像データ、設定すると、必要な時に出てきます。
ＳＯＵＮＤ サウンド環境 並列発音
単独発生
音無し
BEEP音		 他の処理と同時発生。
発生中は他の処理をしない。
発生無し。
BEEPのみ。
音データ START
ERROR
OK
確認
休息
END
データクリア		 プログラム開始時
エラー発生時
正常時
確認時
連続操作へのメッセージ
プログラム終了時
上記のイベントに割り当てた音データの割り当てをクリアします。
Sound_Install 別途用意した、サウンドファイル（WAV)のインストールに使います。
全地図自動設定 ｲﾝｽﾄｰﾙされている各種デジタル地図の環境設定を自動的に行います。
動作環境 ﾃﾞｼﾞﾀﾙ無線基準（設定値による） ﾃﾞｼﾞﾀﾙ無線の基準値の決め方を選択できます
環境常数格納 使用環境設定ファイルの格納ディレクトリー設定。
Initial File reload これにCheckすると、次回立ち上がり時に、ＣＤより各種初期ﾌｧｲﾙを再読み込みします、最新Help等
外部エディタ Excel
123
メモ帳		 数値やテキストファイルを直接編集するツールの指定です。
現在利用しているのは、マトリックスと見通図作成の緯度経度ファイル編集のみです。
Internet WWW 基本的には、自動的にインターネットエクスプローラを探しますが、標準インストールでない時や他のWWW使用時にWWW実行ファイルを直接指定します。
Free Color select 色を選択する方式を、ＲＧＢの比率で選ぶ方式とする
Coffe time 分単位で数値入力し、指定時間以上連続操作をした場合警告をします。（目の保護のため）
禁煙タイム 初期メニューの画面に禁煙マークを表示する時間を指定します。コンピュータを扱っているときは、なるべくたばこは吸わないように心がけましょう。（例：9時から午後5時30分までのときは、開始時間９：００終了時間１７：３０　などと指定します）
散乱伝搬50%値無効 見通し外通信で、散乱伝搬領域となると散乱伝搬損失の50%値を使わないようにする（50%値を使うと一見伝搬損失が減ったように見える、平均値の為）
国土交通省条件を外す 無線回線で、国土交通省が規定している条件以外の計算が可能となる
建物の高さを考慮 国土地理院発行の、高度土地利用ﾃﾞｰﾀを使い、建物の高さを加算します、但し事前にｲﾝｽﾄｰﾙして置く必要が有ります
Word時暫定ﾌｧｲﾙ使用 印刷出力をWordへ出力する時、途中では作業ﾌｧｲﾙへ格納し、ﾌﾟﾛｸﾞﾗﾑ終了時にまとめてWordへ出力します
Memory Clean Stop 自動的に、ﾒﾓﾘｰの掃除をする機能を停止します
任意Feeder・Ant記録 　
DirectX(3D) ＤｉｒｅｃｔＸの使用を宣言します
暫定ﾒﾆﾕｰ 機能改良した後、以前の機能を利用出来る様に少しの間、旧機能を残します
プリンタ制御１ 過渡的な制御項目です。もし印字結果がおかしい時にセットして試します。
Windows95のバグではないかと思っていますが、プンリタードライバーによりコマンドが無視される時が有ります。（特にフォントサイズ）このことはマイクロソフトよりの説明にものっています。
-Hの計算を旧ﾀｲﾌﾟ 山の斜面での-H損失計算も行う、50mﾒﾂｼｭでは細かく成り過ぎます
山をﾅｲﾌｴｯｼﾞ化しない 読み取り地形のままで、ﾅｲﾌｴｯｼﾞ処理をしない
OH・平滑球面Loss旧ﾀｲﾌﾟ
方位角を180度に固定 送受局の対向局向け角度差を180に固定、実際は地球は球面の為180度では有りません
10D-BTXEを10D-FTXEとする 登録ﾌｨｰﾀﾞで、ﾌｨｰﾀﾞを旧ﾀｲﾌﾟに戻す
Duble Click Off 機種により、ﾀﾞﾌﾞﾙｸﾘﾂｸが動作しない物があった為、用意しています
File Select Old type ﾌｧｲﾙ選択Windowで、旧方式とする
Refrect Old table 海上反射の損失計算を旧方式とする
ﾒｯｼｭ内の高度算出を旧ﾀｲﾌﾟ 標高ﾃﾞｰﾀのﾒｯｼｭ内高度評価方式を旧方式とする
VHFで指定電力以下をATT対応とする 指定電力以下をATTで減電力する
平滑球面遮蔽近時を旧ﾀｲﾌﾟとする
海のﾒｯｼｭ内判定を旧方式とする
Map Mix Old Type 画像地図の合成方式、で旧方式を使う（新方式の方がﾒﾓﾘｰを使いません）
座標測地系変更 日本測地系で計算したい時等に利用
Memory Cleaning 強制的にﾒﾓﾘｰの掃除をします
終了 プログラムの終了

※マトリックス
ファイルモード設定画面で利用出来ます
いずれかの自動モードをonすると、マトリックスが有効になります。
集計例　（判定集計）

　 ａ中継 ｂ中継 ｃ中継 ｄ監視
子局１ ○ △ × ×
子局２ × ○ ○ △
子局３ △ △ × ×
子局４ × × × ×

プルダウンメニューへ

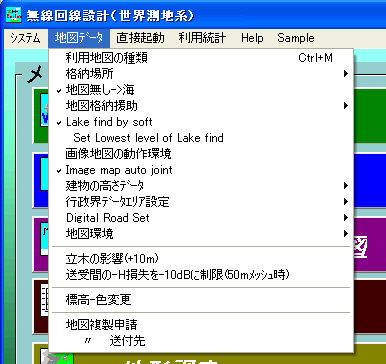

地図データ

利用地図の種類 地図なし 緯度経度データが有っても地図データを読み込みません
これは、「地図無し->海」の設定時、間違って海と判定しないようにするためです。
国土地理院地図データ 地図使用条件
250mメッシュデータ、フォルダ　・・標準・圧縮データの選択
50mメッシュデータ、フォルダ　 ・・標準・圧縮データの選択
地図データについて
国土地理院発行のデジタル地図で、250mメッシュと50mメッシュの標高データ50mメッシュ　データは、日本－Ⅰ・日本－Ⅱ・日本－ⅢのＣＤ－ＲＯＭで全国をカバーしています。
フォルダのチェックマークは、地図データをフォルダごとに保存している場合にこのチェックをつけないと「地図なし」となります。見通し図作成時に「地図なし」と表示された場合は、この項目をチェックしてみてください。
USGS DEM
 アメリカ合衆国地質調査所発行の標高データで、アメリカ国内分はインターネットでダウンロード可能です。
人工衛星データ
（現在未対応）		 人口衛星で違ったルートからの観測値データより、標高を計算したデータです
例：スポット衛星等
格納場所 250mメッシュデータ
50mメッシュデータ		 地図データが格納されているディレクトリーを選択。
この設定がされていないと、該当地図データが見つかりませんのメッセージがでてきます。
地図無し－＞海 この設定をＯＮにすると、地図データが見つからない時は、海と判定します。
地図格納援助 250m圧縮データ
50mデータ		 回線設計用に圧縮した地図データ（現在は250mのみ）ＦＤより、解凍と格納を自動的に行います。
Lake find by soft この設定をＯＮにすると、ｿﾌﾄにより地形より湖を判定します。
　Set Lowest level of lake find ｿﾌﾄにより地形より湖を判定する時の、湖面の最低高度を設定します、特に死海や黒海等0m以下の湖面判定の時使います
画像地図の動作環境 画像地図の動作環境を設定します
Image Map auto joint 画像地図を自動的に結合します、この設定は他の箇所でも設定できます
建物の高さﾃﾞｰﾀ 国土地理院発行の高度土地利用ﾃﾞｰﾀの環境設定
行政界ｴﾘｱﾃﾞｰﾀ設定 国土地理院発行の行政界ｴﾘｱﾃﾞｰﾀ設定します
Degital road set ﾃﾞｼﾞﾀﾙ道路他の環境設定をします
地図環境 現在の地図環境を保存します
立ち木の影響（+10m） 地図データ読み取り時に、山の高さに１０ｍを加算します。
送受間の－H損失を-10dBに制限(50mメッシュ時） 50mメッシュデータを使用しているときに負のリッジ損失が大量に計上される場合があるので、この症状を制限しトータルで10dB以内にします
標高－色変更 標高ﾃﾞｰﾀより、地図を作成する時、高度による色判定の方式選択（任意や季節等）
地図複製申請 測量法に基づく、地図複製申請について
　〃　申請先

プルダウンメニューへ

直接起動

回線系統図 各種ﾃﾞｰﾀを使い無線回線の系統図を作成します　　　　サンプル
画像地図 各種画像編集や地図作成などを行います。又、他の用途での画像編集にも使えます。
空中線系統図作成 電波申請に必要な書類作成援助機能です
Def変換 Standard FontをBigFontへ変換します
行政界 都道府県や市町村の行政界情報
住所による地図検索 住所より該当地図を表示します、海外も対応しています
CRの付加(ﾒｰﾙ添付時CRが無くなった時) 　
世界測地系<->日本測地系変換 　
ﾃﾞｼﾞﾀﾙ無線基準値算出 デジタル無線の基準値

　

プルダウンメニューへ

利用統計

今までの、本システムの利用統計を月単位で表示します。
月を前進・後退をして過去の利用頻度を確認できます。

　

プルダウンメニューへ

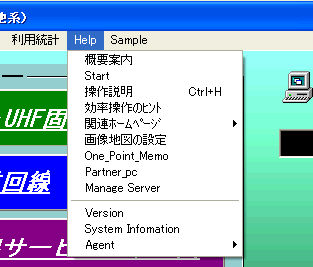

ヘルプ

概要案内 本ソフトの概要説明
Start 本プログラムを初めて使っていただく方の為の説明
操作説明 WWW　HELP指定時は、本HELPを起動します。（「システム」→「動作環境」で指定）
WWW　HELPを指定していない場合は、旧タイプHELP（ウィンドウズ標準のヘルプ形式）の操作説明が起動します
効率作業のヒント 本プログラムを効率的に使用していただくためのいろいろな使用方法について解説しています。（WWW　HELPの時は非表示）
関連ホームページ インターネットを利用してプログラムのアップデートを行ったり、その他関係するホームページへのリンクがあります。
画像地図の設定 画像地図の設定方法について
One Point Memo 各自利用者が設定する、ﾜﾝﾎﾟｲﾝﾄﾒﾓです
Partner PC 操作説明などを行う時、ﾃｷｽﾄｺﾏﾝﾄﾞﾌｱｲﾙをﾎﾟｽﾄへ投函すると、ここで設定した、PCへ送られて、そのｺﾏﾝﾄﾞにより動作します。
Manager Server 本ｿﾌﾄを会社内で集中管理したいときに使う、ｻｰﾊﾞｰ指定です
Version Copyrightの表示。ソフトの発送先の表示。
System Infomation ｼｽﾃﾑ情報を提供します
Agent MS Agentの各種設定を行います

　

プルダウンメニューへ

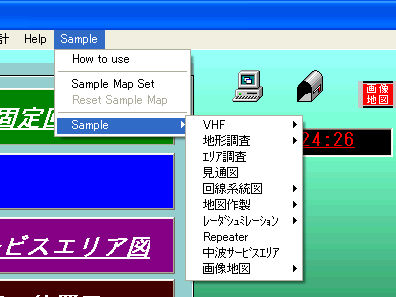

Sample

How to use ｻﾝﾌﾟﾙの使い方
Sample Map Set CDに付いている、ｻﾝﾌﾟﾙ環境を設定します、事前にCDをｾｯﾄしておいて下さい
Reset Sample Map CDのｻﾝﾌﾟﾙ環境を解除します
Sample 事前にCDをｾｯﾄしておいて下さい
VHF
地形調査
ｴﾘｱ調査
見通図
回線系統図
地図作成
ﾚｰﾀﾞｰｼｭﾐﾚｰﾀ
Repeater
中波ｻｰﾋﾞｽｴﾘｱ
画像地図

　

プルダウンメニューへ

　

目　次
