行政界・市町村データベース


    平成の大合併後対応2009年版より試用機能で提供、2010版より正規機能



1.機能

  −1.都道府県・市町村の行政界を指定地図の上に自動的に作図出来ます。

  −2.サービスエリア図作成用地図の該当市町村の自動切り出し・合成を行います。

    −3.市町村の検索機能、(混信調査時の電監指定市町村の検索・同名市町村のチック

           に利用可能)。

  −4.市役所等役場の緯度経度・GLも確認できます。

 プルダウンメニュー

System  Setting  地名  Serch  都道府県範囲制限 Option  Help


System



Vector File save 行政界データのベクトルファイル作成
  〃 + Digital Road Save    〃    + デジタル道路
DXF file out DXF ファイル出力
DXF file out+Digital Road   〃       + デジタル道路
End 終了

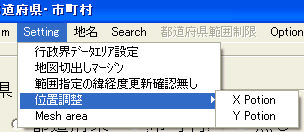

 Setting



行政界データエリア設定 行政界データの格納場所設定
地図切り出しマージン 地図切り出しマージン設定%
範囲指定の緯度経度更新確認無し 範囲指定の緯度経度更新確認無し
位置調整 X Potion
Y Potion
Mesh area 行政界のエリアをメッシュ単位で識別

地名



詳細地名表示 詳細地名を使用
Public Office 役所
地名背景透過 地名の背景を透過にする
地名用フォントサイズ
地名位置調整 地名の表示位置を調整

Serch



全国
都道府県
Public Office 役所の緯度経度・高度等

都道府県範囲制限



Up side limmit 上側を制限
Down Side limmit 下側を制限
Right Side limmit 右側を制限
Left Side limmit 左側を制限
limmit Clear 制限をクリア

Option



行政界データ圧縮 行政界データ圧縮します
市町村データベース再構築 市町村データベース再構築します
住所検索データベース構築 住所検索データベース構築します

Help

Help 本ファイル

2.操作説明

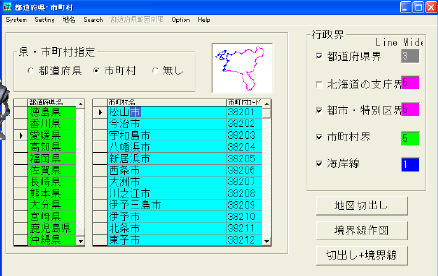

  ・共通操作

   −1.都道府県か市町村かを県・市町村の選択ボタンにより設定

   −2.該当都道府県をリストより選択。

   −3.市町村の時は、市町村リストより選択。

   −4.選択した県・市町村をダブルクリックする事により、行政界情報を抽出。

   −5.追加選択時は、SHIFTキーを押しながら目的の地域をダブレクリック(県と市町村の

              組み合わせも可能)

   −6.抽出後画面上に結果作図。

  ・該当地図範囲指定

   −1.既に範囲情報が存在するときは、確認メッセージが出ますので、OKをする事に

              より更新されます。

   −2.地図切り出しボタンを押すことにより、画像地図の自動切り出し・合成を行います。

   −3.都道府県の範囲指定で、東京都や鹿児島県のように離島が含まれているとき

      範囲が非常に大きくなり、陸上部が小さく成ることがあります。

      この時、範囲の制限機能を使うと目的の箇所が選択出来ます。

      注意 ただし、東京都の例で小笠原を外す為には下限と右限を設定する必要が

      有ります。

  ・行政界

   −1.線の各項目(県境・市町村境・海岸)別に選択し、画面上の作図例をダブルクリック

              により正作成。

   −2.行政界作図ボタンを押すことにより、指定地図に行政界を作図します。

   −3.作図する線の幅は、各線のLine_Wideに設定された数値に依存します、この数値

              は変更可能です。

      −4.行政界と地図の位置が一致しないときは、位置の調整機能を使って調整して

             下さい。

  ・ベクター地図作製(回線系統図の背景として利用可能)

   −1.目的の行政界を選択後、System->Vector file saveで作成

   −2.道路・河川等を付加するときは、目的の行政界を選択後、

      System->〃 Digital road saveで作成

  ・サービスエリア図の地図作製時に、対象範囲に対するカバー率・平均標高を求める

   −1.Setting->Area Meshを実行後、エリア計算を行えば対象エリアに対する計算が行われます。

3.注意事項

   −1.北方領土は北海道に含まれています。

   −2.国土地理院CD−ROMよりデータベース構築時には、ユーザレベル=3として下さい。

   −3.該当エリアの範囲指定は、範囲外を含むマージン設定が可能です。

      −4.既存地図を利用する時は、範囲の緯度経度を更新しないで下さい。

   −5.地図の切り出し・合成には、該当エリアの画像地図データが別途必要です。

  都道府県検索(愛媛県の例)

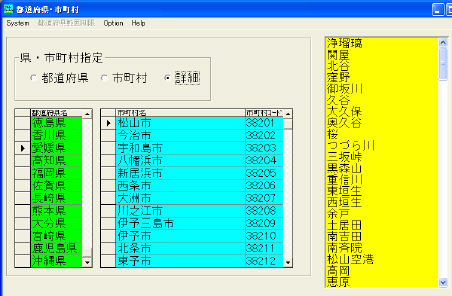

  詳細住所検索例

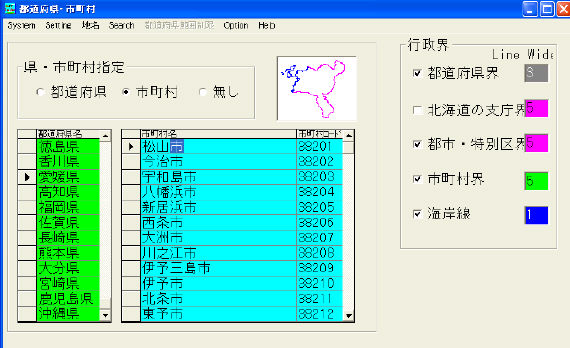

  市町村検索例



  複数市町村検索例(松山市+今治市) Shiftキーを押しながら追加市町村を選択





提供ソフトのQ&A
