多重回線設計
目　次
QR Code

  ・計算条件設定

　・計算結果表示


１． 機能
−１． 下記方式の回線設計に対応
ａ． ４００Ｍ帯　ＳＳ−ＳＳ　未サービス
ｂ． ２．４Ｇ帯　ＴＤＭＡ多方向　ITU-R仕様
ｃ． ６．５Ｇ帯　４ＰＳＫ
ｄ． ６．５Ｇ帯　１６ＱＡＭ
ｅ． ７．５Ｇ帯　４ＰＳＫ
ｆ． ７．５Ｇ帯　１６ＱＡＭ
ｇ． １２Ｇ帯　４ＰＳＫ
ｈ． １２Ｇ帯　１６ＱＡＭ
ｉ． ４０Ｇ帯　４ＰＳＫ・２ＰＳＫ
−２． 計算内容（但し、方式により利用しないものも有り）
ａ． 伝搬損失
・自由空間損失
・遮蔽損失
・平面大地損失
・見通し外伝搬損失
ｂ． 必要マージン
・正規反射によるフェージング
・不規則反射によるフェージング
・降雨による減衰
ｃ． その他計算値
・レーレーフェジング
・等価レーレーフェージング
・他
−３． 制約条件
・２．４Ｇ　多方向の最大局数は３０局
２． 操作
１． 新規計算時は、下記順序で条件設定を願います
ａ． 周波数・方式よにり、方式を選択。
ｂ． 環境共通条件を設定（重要度・計算方式・地域）
ｃ． 機器共通条件を設定（送信電力・ATT・チャンネル容量・自動等化・年変動による増加係数）
ｄ． Ａ・Ｂ局の条件設定
局名
空中線
主フィーダ
補助フィーダ
共用器損失
分配器損失
位置（緯度経度）
空中線標高・地上高
伝搬路
ｅ． 反射板の設定（必要により）
ｆ． ＳＤの設定（必要により）
２． 既計算データを利用時は、下記順序で条件設定を願います
ａ． システムのプルダウンメニューよりファイルを開くを選択
ｂ． ファイルの一覧より目的のファイルを選択。
３． 計算開始
ａ．ＯＫボタンをクリック
４． 必要により、パソコンより確認メッセージが出てきますので、答えて下さい。
５．

　

 計算値表示
ａ． ２．４Ｇの多方向のみ局名のアップダウンスイッチにより、複数局の切り替えが可能。
ｂ． この画面より下記機能が実行出来ます
・結果印字
・データをファイルへ保存
・条件変更
・見通図作成
・損失一覧
・計算途中の主要数値の表示
・他　
３． 注意事項
２．４Ｇの反射波の影響で、空中線の角度損データが未入力の為、等価レーレー値は手入力で対応願います。

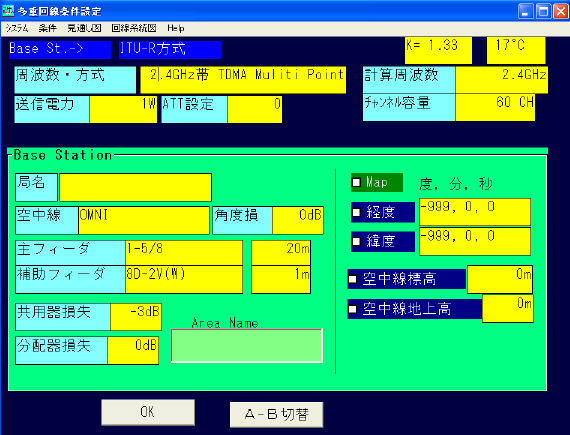

条件設定

プルダウンメニユー　　　　　　　　　　　　　　　　　

システム　　条件　　見通図　　回線系統図　　Ｈｅｌｐ　　　　　　　　　コマンドボタン

システム

　　

ﾌｱｲﾙを開く 既存ﾃﾞｰﾀﾌｱｲﾙを読み込みます
空中線ﾊﾟﾀｰﾝ 空中線のﾊﾟﾀｰﾝを表示します
地形Tablet　In 地形ﾃﾞｰﾀをﾀﾌﾞﾚﾂﾄより入力します、ＶＨＦﾀﾌﾞﾚｯﾄ入力参照
地形ｷｰﾎﾞｰﾄﾞに入力無し 　
終了確認無し 計算終了時の、確認を省略します。
ﾌﾟﾘﾝﾀ設定 　
終了 多重無線回線設計の終了

条件

　　

Ａ局条件 Ａ局側の条件設定画面へ切り替える
Ｂ局条件 Ｂ局側の条件設定画面へ切り替える
反射板−１ 使用　　　反射板1を使用する
条件　　　条件設定画面に切り替え
反射板−２ 使用　　　反射板2を使用する
条件　　　条件設定画面に切り替え
重要度 一級回線
準一級回線
二級回線
その他
Base or Repeater ＴＤＭＡ Mult Point用ﾌｧｲﾙ
Bit error rate 10-4
10-7(電力系統保護)　
計算方式 ＡＲＩＢ
国土交通省
ＩＴＵ−Ｒ
地域 指定無し
北海道
東北
本州（東北以外）
四国・九州
沖縄
Area File ＴＤＭＡ Mult Point用ﾌｧｲﾙ
再計算 　
反射条件再設定 　

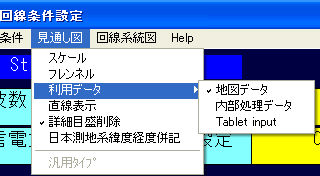

見通図

　　

ｽｹｰﾙ ﾌﾟﾛﾌｨﾙ　ｽｹｰﾙ選択
ﾌﾚﾝﾈﾙ ﾌﾚﾝﾈﾙを作図
利用ﾃﾞｰﾀ 地図ﾃﾞｰﾀ
内部処理ﾃﾞｰﾀ
Tablet　ﾃﾞｰﾀ
直線表示 ﾎﾟｲﾝﾄ間を直線で表示
詳細目盛削除 詳細目盛を非表示とする
日本測地系緯度経度併記 印刷時に、日本測地系緯度経度を併記
汎用ﾀｲﾌﾟ 　

　

回線系統図

回線系統図 回線系統図を参照

Ｈｅｌｐ

　　

Help 本ファイル
2.4G Multipoint 　
Pre Check 　

コマンドボタン

ＯＫ 条件を確定し計算開始
Ａ−Ｂ切り替え Ａ局とＢ局との条件設定画面を切り替えます
反射板 　

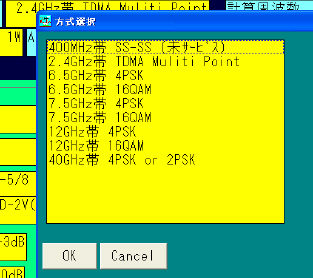

　　方式選択

　　

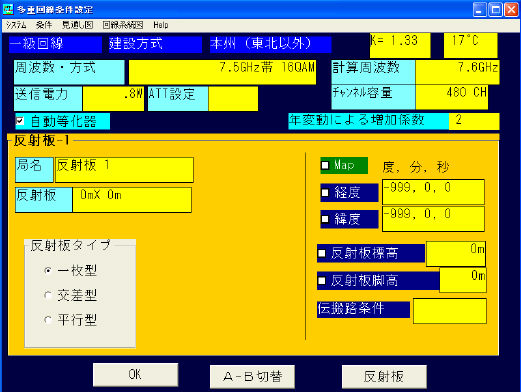

　　反射板条件設定画面

　　

目　次

　

Ｍ分布による降雨減衰に対応機能追加
提供ソフトのＱ＆Ａ
(有)ＲＶＭＸ
