| 回線系統図作成 |
| プルダウンメニュー |
| SYSTEM 回線選択 作図設定 Word Out DXF Image_Map Help |
| ファイル | 新規読込み −新規に回線系統のファイルを読み込みます 追加読込み −現在ﾃﾞｰﾀに追加で回線系統のファイルを読み込みます 保存 −−−回線系統のデータを保存します |
| タイトル変更 | タイトルの修正が出来ます。 |
| XY Scale of Print | |
| Printer Set | ＶＨＦ回線条件設定画面の、プリンタ設定に同じ |
| END | 回線系統図作成終了 |
| ＶＨＦﾌｧｲﾙ | ＶＨＦ回線系統を作成する為に必要な局データの選択を行います。−＞ファイルモード設定へ移行（ファイルモード設定参照）。 |
| 多重ﾌｧｲﾙ（新規） | 新規に多重無線回線ﾃﾞｰﾀﾌｱｲﾙより読み込み。 |
| 多重ﾌｧｲﾙ（追加） | 追加で多重無線回線ﾃﾞｰﾀﾌｱｲﾙより読み込み。 |
| 緯経度（区間）ﾌｧｲﾙ | 緯度経度ファイル（区間） 緯度経度データファイルより読み込み。 |
| 地点（緯度経度）ﾌｧｲﾙ | 緯度経度ファイル（地点） 緯度経度データファイルより読み込み。 |
| 計算済みﾃﾞｰﾀ | VHFの回線設計済みのデータより選択。 |
| 計算済みﾃﾞｰﾀｸﾘｱ | 〃 の削除 |
| ﾃﾞｰﾀｸﾘｱ |
回線線選択の前に、回線の色を指定できます。
色指定する時は下記画面が出ます
下記はVHF回線ﾃﾞｰﾀより選択する例ですが、ｽｲｯﾁにより新規と追加が選択できます。
| 作図用紙 | 印刷用紙のサイズの選択、（Ａ４・Ａ３・Ａ２・Ａ１） 設定のみで、実際のプリンタへの設定では有りません。その時は、Printer Setで実施して下さい |
| 任意スケール | 用紙サイズと関係なく、任意の縮尺が設定出来ます |
| 縦横 | 印刷用紙を縦にするか、横にするかを設定。 但し、この設定は作図編集用の設定のみで、実際のプリンタへの設定では有りません。その時は、Printer Setで実施して下さい |
| LEFT・TOPマージン | 作図時の左側及び上部の余白設定です |
| 図枠 | 印刷時に枠をつける。 |
| 社名枠 | 〃 社名枠をつける。 |

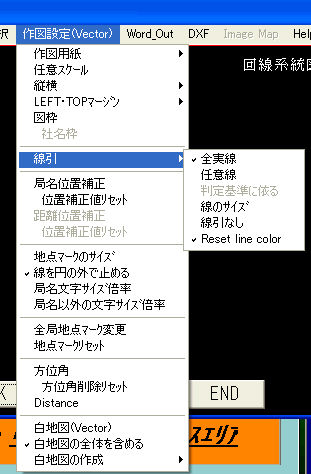

| 線引 | 全実線 全てを実線で 任意線 指定の線種で 判定基準による 回線品質により線種を変える 線のｻｲｽﾞ 線引き無し Reset Line Color |
| 局名位置補正 | 局名の表示・印字位置の修正が出来ます |
| 位置補正値ﾘｾｯﾄ | 補正位置リセット 位置補正データを初期値に戻します |
| 距離位置補正 | 距離表示位置の修正が出来ます。 |
| 位置補正値ﾘｾｯﾄ | 補正位置リセット 位置補正データを初期値に戻します |
| 地点ﾏｰｸのｻｲｽﾞ | 局位置ﾏｰｸのｻｲｽﾞ変更 |
| 線を円の外で止める | 系統図の線をキョクイチﾏｰｸの外で止める。 |
| 局名文字ｻｲｽﾞ倍率 | 局名の文字ｻｲｽﾞの倍率指定 |
| 局名以外の文字ｻｲｽﾞ倍率 | 局名以外の文字ｻｲｽﾞの倍率指定 |
| 全局位置ﾏｰｸ変更 | 一括局位置ﾏｰｸの変更 |
| 地点ﾏｰｸﾘｾｯﾄ | 局位置ﾏｰｸのﾘｾｯﾄ |
| 方位角 | 方位角の表示指定 |
| 方位角削除ﾘｾｯﾄ | |
| Ｄｉｓｔａｎｃｅ | 距離表示指定 |
| 白地図（Vector） | 背景を指定白地図で作図 |
| 白地図の全体を含める | 白地図の全てが入る倍率とする。 |
| 白地図の作成 | 白地図の作成。 |
| Word OUT | 印刷結果をＷｏｒｄへ出力します。 |
| ＤＸＦ出力 | 系統図をＣＡＤ用データの、ＤＸＦ形式で出力します |
| Dxf Chr Size Converter | DXF ﾌｧｲﾙの文字ｻｲｽﾞを変更する機能です |
| Dxf Chr Type Converter | DXFﾌｧｲﾙの文字種別を変更する機能です。 |
| 既存地図 | 既存ﾃﾞｼﾞﾀﾙ地図を利用します。 |
| 新規画像地図 | 画像地図を新規に作成。 |
| Position list to image | 位置の一覧をbmpへ出力 |
| Title to image | ﾀｲﾄﾙをbmpへ出力 |
| 背景地図を薄く | 系統図を強調する為背景の色を薄くします。 |
| Station Mark Color | 局位置の色指定 |
| 背景地図（Landsat風）の作成 | ﾗﾝﾄﾞｻﾂﾄ風地図の作成 |
| Add road or river | 〃 （道路や河川の追加） |
| 河川・湖のｿﾌﾄ判定 | 〃 （幅の広い川や湖をｿﾌﾄで判別） |
| 高度−色の変換 | 〃 高度−色のﾃｰﾌﾞﾙ変更 |
| Graduation | 〃 ｸﾞﾗｼﾞｭｴｰｼｮﾝ |
| Shadow | 〃 陰影付加 |
| Help | 本ファイル |
| Option,Caution | 参照 |
| コマンド スイッチ |

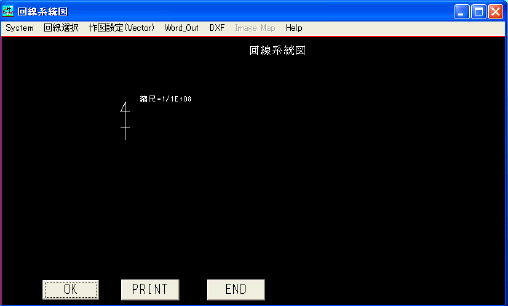

| ＯＫ | 作図開始 |
| ＰＲＩＮＴ | 作図済みの図形をプリンターへ出力 |
| ＥＮＤ | プルダウンメニューのSYSTEM ENDと同じ |
