利用例 | ４−５．位置図・見通し図作成 | 目 次 |

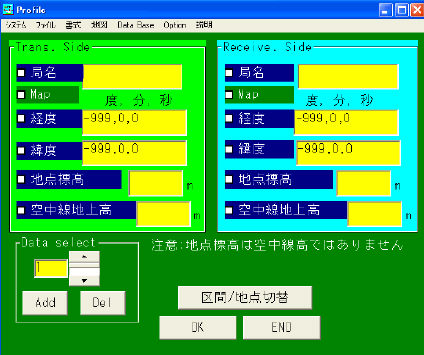

プロフィル条件画面
| プルダウンメニュー |
システム ファイル 書式 地図 DsataBase Option 説明 コマンドスィッチ
| Ｐｒｉｎｔｅｒ Ｓｅｔ | ＶＨＦ回線条件設定画面の、プリンタ設定に同じ |
| ＥＮＤ | プロフィル作成の終了 |

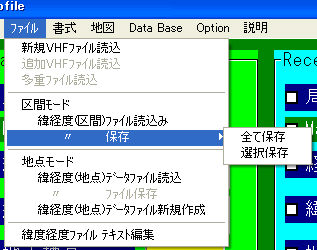

| 新規VHFﾌｧｲﾙ読み込み | ＶＨＦ回線ﾃﾞｰﾀより新規に読み込み |
| 追加VHFﾌｧｲﾙよみこみ | ＶＨＦ回線ﾃﾞｰﾀより追加で読み込み |
| 多重ﾌｧｲﾙ読み込み | 多重ﾃﾞｰﾀﾌｧｲﾙ読み込み |
| 区間ﾓｰﾄﾞ | 区間ﾓｰﾄﾞ設定（ｺﾏﾝﾄﾞﾎﾞﾀﾝでの切り替えと同じ） |
| 緯度経度（区間）ﾌｱｲﾙ読み込み | 区間ﾓｰﾄﾞ（対局）のﾃﾞｰﾀﾌｧｲﾙ読み込み |
| 〃 保存 | 〃 の保存 |
| 地点ﾓｰﾄﾞ | 地点ﾓｰﾄﾞ設定（ｺﾏﾝﾄﾞﾎﾞﾀﾝでの切り替えと同じ） |
| 緯度経度（地点）ﾃﾞｰﾀﾌｧｲﾙ読み込み | 地点ﾓｰﾄﾞ（1局）のﾃﾞｰﾀﾌｧｲﾙ読み込み |
| 〃 ﾌｧｲﾙ保存 | 〃 の保存 |
| 緯度経度（地点）ﾃﾞｰﾀﾌｧｲﾙ新規作成 | 〃 のﾃﾞｰﾀﾌｧｲﾙ新規作成（これにより、自動的にﾃﾞｰﾀ追加が出来ます） |
| 緯度経度ﾌｧｲﾙ ﾃｷｽﾄ編集 | 緯度経度ﾌｧｲﾙをメモ帳で編集します |
| Scale | 見通図のｽｹｰﾙを選択します |
| 用紙縦横 | 印刷用紙の縦横を指定します |
| 詳細目盛削除 | 見通図の詳細ｽｹｰﾙを削除します |

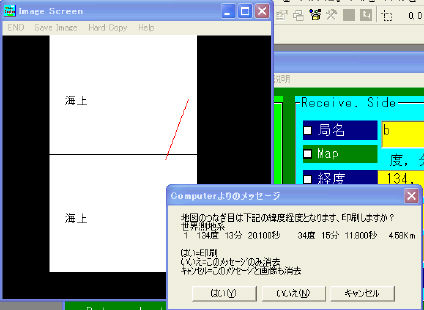

| 地図接続点 | 紙の地図上で、複数枚にまたがる時、系統図の線が各地図の淵との交差位置 |

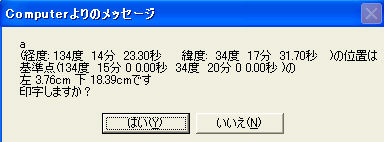

| 地図上の位置 | 位置作成 |
| １点のみ | 文字で 文字で地図上の位置を説明 地図上に 直接画像地図に作図 |
| １局１枚で全局（Ａ４枠つき） | 各局を一枚ずつの地図上に直接画像地図に作図 |
| Printer wait time | 位置図を連続印刷時に、ﾌﾟﾘﾝﾀｰの速度が遅い時、ｽﾌﾟｰﾗへたまり過ぎを防ぐ為、ｿﾌﾄ側を待機させる時間設定 |
| 全地点を１枚 | 一枚の地図へ、全局の位置図を作図 |
| 回線系統図 | 回線系統図を作図（この時は、地図の自動結合がﾁｪｯｸされている必要が有ります） |
| 地図の自動結合 | 複数枚の地図を必要とする時、それらを自動的に結合します |
| 自動結合時の範囲比率 | 自動結合と時に、周辺の余分な部分を何％とするかを指定 |
| Exist Map | 既存地図を利用時に、指定 |
| Select | ﾘﾝｸさせるﾃﾞｰﾀﾍﾞｰｽを指定 |
| T Link | 送信側の局とﾃﾞｰﾀﾍﾞｰｽをﾘﾝｸ |
| R Link | 受信側の局とﾃﾞｰﾀﾍﾞｰｽをﾘﾝｸ |

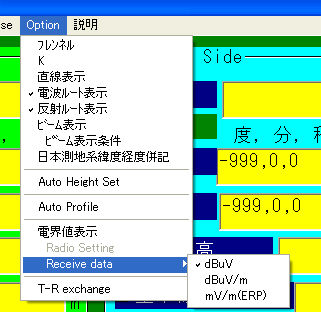

| ﾌﾚﾝﾈﾙ | 見通図へﾌﾚﾝﾈﾙ表示 |
| Ｋ | Ｋ（地球の等価倍率）値を設定 |
| 直線表示 | 地形を直線表示 |
| 電波ﾙｰﾄ表示 | 電波のﾙｰﾄを表示 |
| 反射ﾙｰﾄ表示 | 電波の反射ﾙｰﾄを表示 |
| ﾋﾞｰﾑ表示 | 電波のﾋﾞｰﾑ幅を表示 |
| ﾋﾞｰﾑ表示条件 | 〃 の条件 |
| 日本測地系緯度経度併記 | 見通図印刷時に、日本測地系緯度経度併記 |
| Auto Height Set | 緯度経度の変更時に、自動的にその地点の高度を読み取り、標高値に設定 |
| Auto Profile | 連続して指定角度間隔で３６０度の見通図を作成（放送用） |
| 電界値表示 | 電波の伝搬路に合わせた、電界値を表示（放送用） |
| Radio Setting | 〃 無線条件設定 |
| Receive Data | 単位設定 dBμV dBμV/m mV/m(ERP) |
| T-R exchange | 送受反転 |
| Help | 本フアイル |
| 緯度経度ﾌｧｲﾙ | 参照 |
| Auto profile | 参照 |
| 位置図作成 | 参照 |
| ＯＫ | プロフィル作成開始 |
| ＥＮＤ | プロフィル（位置図）作成終了 |
| ｶｳﾝﾄUP/Down | ファイルより読み取ったデータの選択 |
| ＡＤＤ | 追加 |
| ＤＥＬ | 削除 |
| 地点／区間切り替え | 地点／区間ﾓｰﾄﾞの切り替え |
| サブウインドウ | 緯度経度設定 | キーボード直接入力。又は、MAPマーク時はー＞ＶＨＦの緯度経度読み取り参照 |

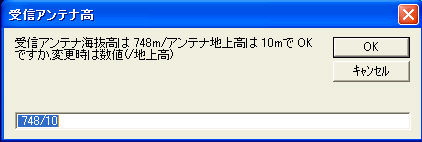

その他、距離と送信側も確認があります
