１：ＮのＶＨＦ固定回線設計例

手順としては、色々有りますが、その一例をご紹介します。

今回は、先ず位置ﾃﾞｰﾀﾌｧｲﾙを作成し、それを利用して自動計算させる方法を説明します。

１．位置ﾃﾞｰﾀﾌｧｲﾙを作成

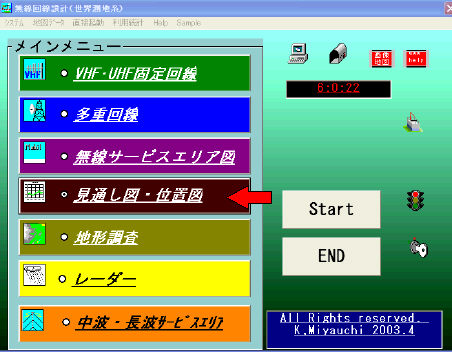

　　　-1.見通図・位置図作成を起動

　　　−２．起動直後

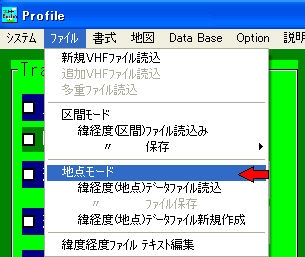

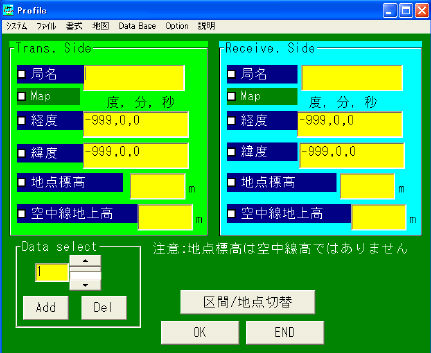

　　　　　−３．地点入力ﾓｰﾄﾞへ切り替え（下のﾎﾞﾀﾝでも可能）

　　　−４．予定局の位置（緯度経度と高度を入力、画像地図も利用可能、高度も自動設定可能）

　　　　　次局へはＡｄｄﾎﾞﾀﾝを押して進む

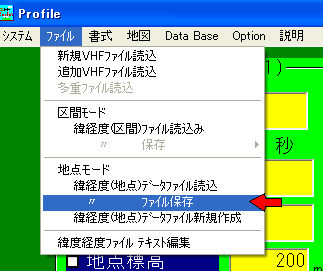

　　　−５．終了すると、ファイルとして保存して置きます

２．計算開始

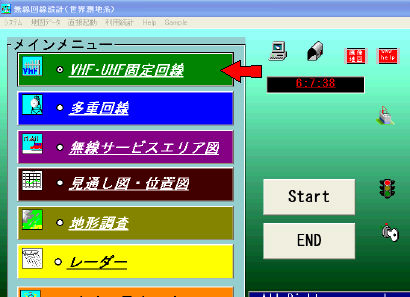

　　　　−１．ＶＨＦ固定回線起動

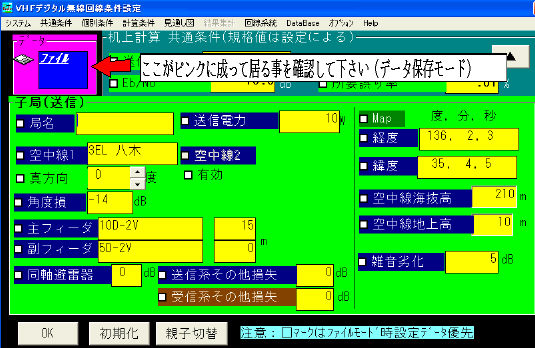

　　　　−２．フアイルモード設定

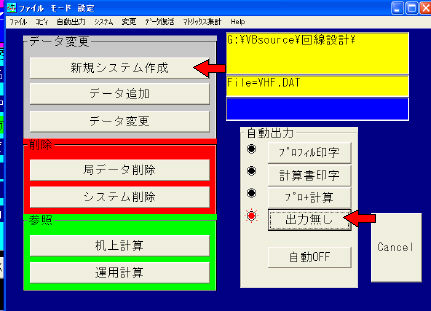

　　　　−３．新規ｼｽﾃﾑ作製

　　　　　自動計算をさせる時は、新規システム作製を押す前に下の（自動ﾓｰﾄﾞ）出力なしを押して置いて下さい

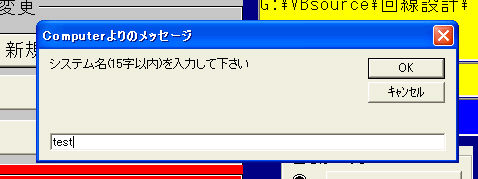

　　　　　　新規のｼｽﾃﾑ名を入力

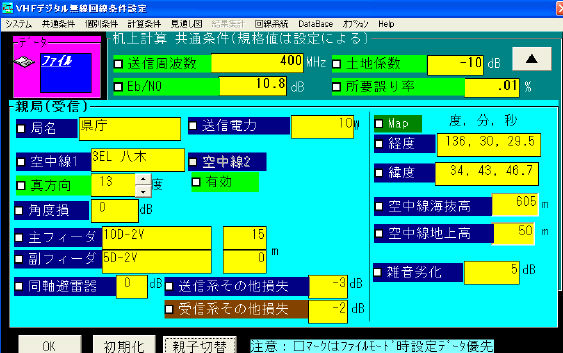

　　　　−４．条件設定画面に戻ります

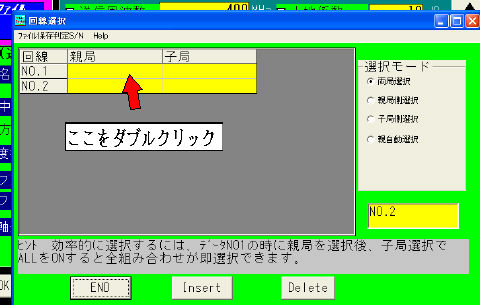

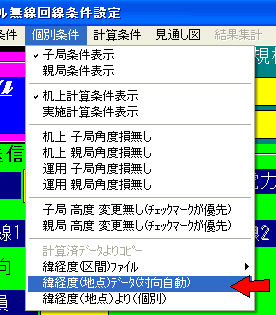

　　　　−５．局の組み合わせ設定

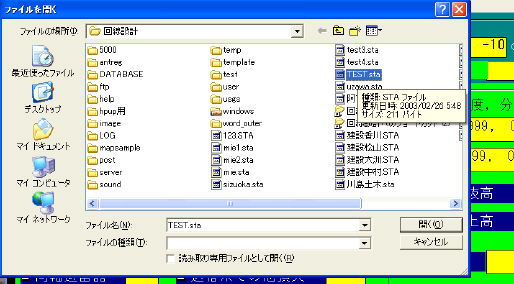

　　　　　先に作製した、位置データフアイルを選択

　　　　　−６．先ず親局を選択

　　　　　　リストより選択

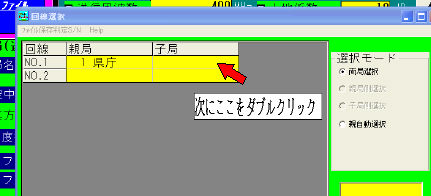

　　　−７．子局側を選択

　　　　　ﾘｽﾄよりALLを選択してもＯＫです、同じ局（親同士）の組み合わせは自動的に排除します。

　　　　　　選択終了

　　　　　　　ＥＮＤを押します

　　　　　−８．ＯＫを押すと、全組み合わせを自動計算し、新規に作成したｼｽﾃﾑに保存されます。

３．自動作製された、ﾌｧｲﾙを利用して、結果や見通図の印刷・回線系統など作製も出来ます。
