ロケット軌道・ミサイル弾道計算（参考）

概要

　ロケット軌道・ミサイル弾道計算を、衛星軌道の補助機能として提供します。

　動作には、.NET Frame Work2.0がインストールされている必要が有ります。（Windows Update等でインストール出来ます）
　インターネットが接続が出来ないと一部ご利用できない機能があります。

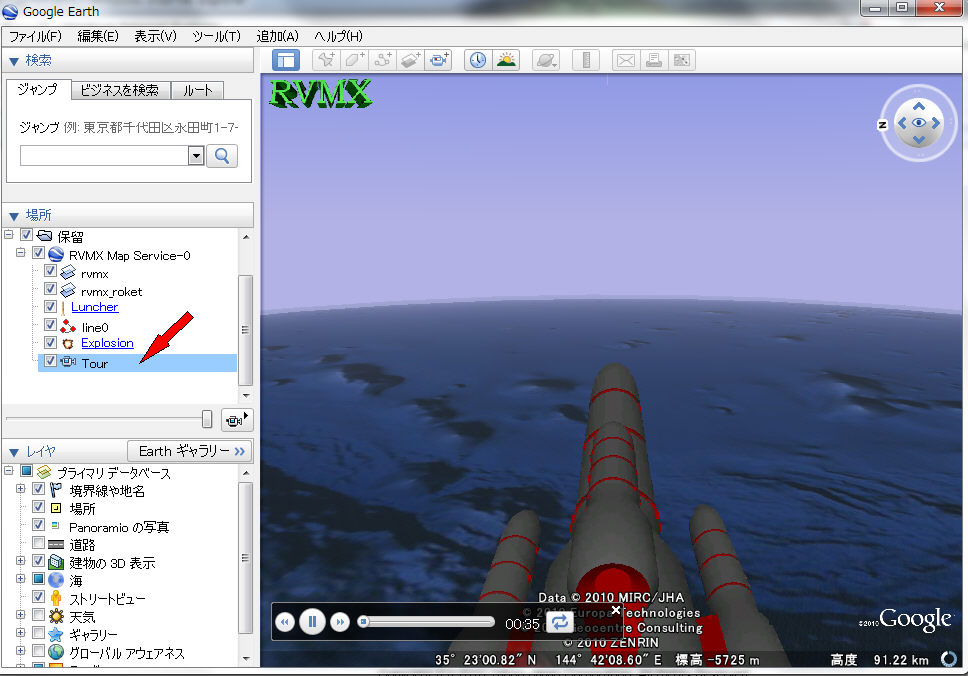

　2011年版(2010年は試用)より、ミサイル弾道のツアー機能が追加(2断ロケット、液体燃料UDH25搭載、弾頭1t)。（保留のTourをダブルクリック）

　　この軌道計算には外部よりのデータは一切使用していません
　　精度など何も保障は有りません
　　動作期間も未定です（2017年度までは動作させます）、最終的には、希望された方のみのへの機能となる予定です
　　最近北朝鮮ミサイルの発射が相次ぎ、継続利用のご要望がありましたので、2017年版以降も回線設計ユーザーさんにもロケットシュミレーションを開放します。


１．使い方（概略）

　　衛星軌道・衛星通信のソフトを立ち上げたあと、下記メニューよりご利用出来ます。

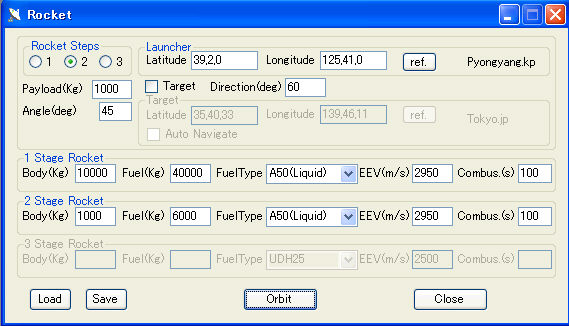

　　ロケット条件設定画面

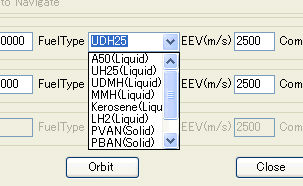

　　燃料設定


EEV=有効排気速度,Combus.=燃焼時間

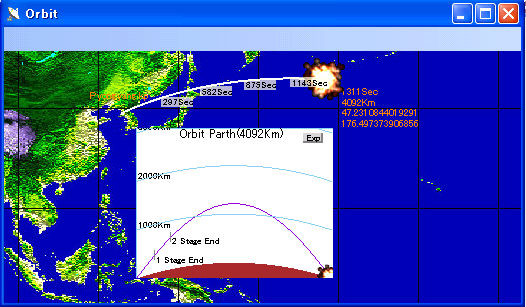

　　シュミレーション例


2段ロケット

２．発射・目標都市名指定

　　緯度経度を直接指定か都市名より指定が出来ます。
　　都市名指定はRVMXのWebサービスを利用している為、インターネットに接続できる必要が有ります
　　参照ボタンをON

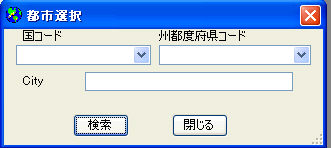

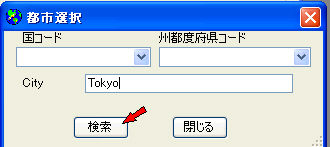

　　都市名入力画面




　　都市名を入力し、検索をON




　　緯度経度が設定されます




３．背景地図

　　背景地図はＲＶＭＸ製のソフトで作成した、画像地図をご利用になれます。
　　Defaultは世界地図のみです。

４．軌道・弾道Pathの移動

　　地図の内、軌道弾道の断面図はマウスで移動が出来ます。

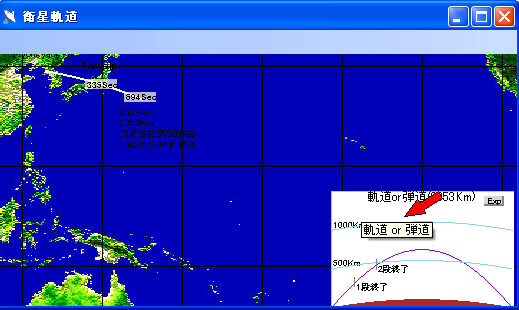

　　マウスで選択し、ドラッグ

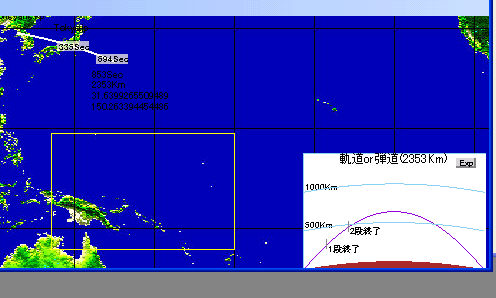

　　ドラック中




　　移動後




５．軌道・弾道の詳細データ

　　軌道・弾道の断面図のExpボタンを押すと、詳細データがExcelに表示されます>
　　Expボタン

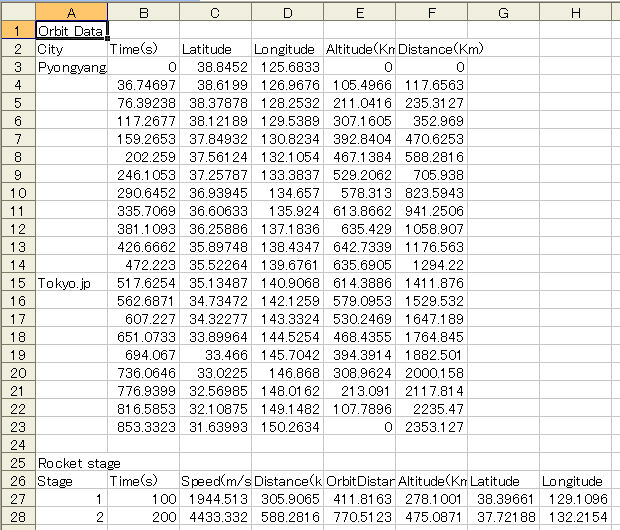

　　データ表示例

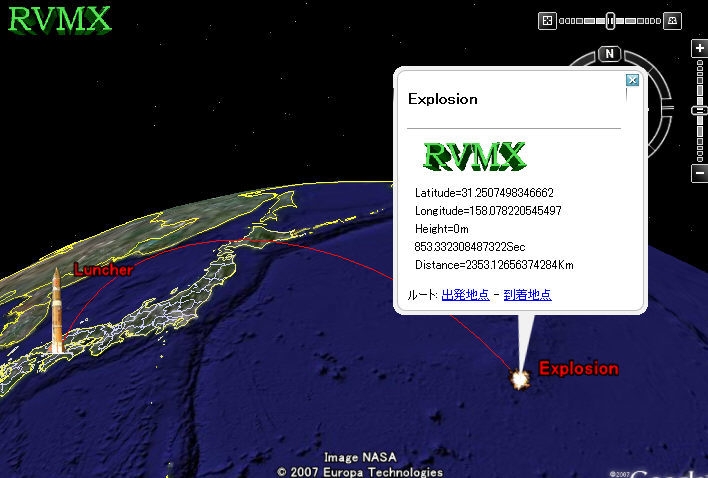

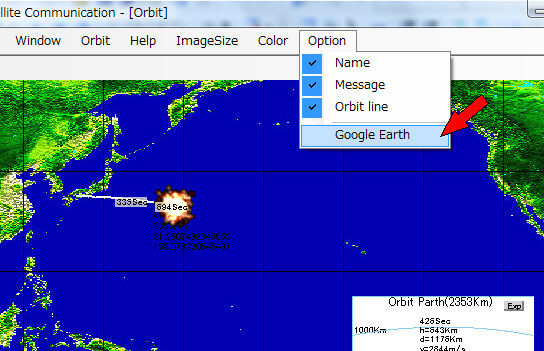

６.Google Earthへの出力例（但し、2008年版以降で有効、2007版では試用動作）

　　Google Earth をチェック
　



　



---

７.その他関連情報

　　-1.メインHelp衛星軌道・衛星通信へ
　　-2.東倉里より2段ロケット、燃料ﾓﾉﾒﾃﾙﾋﾄﾞﾗｼﾞﾝ(液体燃料)(1段目=40000kg、2段目=6000kg)、175度方向へ発射時の予測
　　-3.ロフテッド軌道ミサイル予測（参考）
　　-4.ICBM火星15ミサイル(2017/11/29発射)予測（参考）
　　-5.ロケット(ミサイル)軌道アニメーション


---
