| ファイルモード設定画面 | トップメニュー |
| プルダウンメニュー | ||||
| ファイル コピー 自動出力 システム 変更 データ復活 ﾏﾄﾘｯｸｽ集計 Help |
| コピー先・新規自動選択OFF | |
| 固定データディスク作成 | データディスクの作成、又は、イニシャル。 ファイル名 ＶＨＦ回線設計−−ＤＯＳ形式-> A ＷＩＮ形式-> VHF.DAT 保存エリア-> *.HIS サービスエリア−−A.CAR |
| 任意データディスク作成 | データディスクの作成、又は、イニシャル。 ファイル名は、任意。 |
| ﾃﾞｰﾀﾌｧｲﾙ ｲﾆｨｼｬﾙ | 現在のﾃﾞｰﾀﾌｧｲﾙをｸﾘｱします |
| データ ドライブ変更 | データ ドライブ・ファイルの選択。 |
| 任意ﾌｧｲﾙﾘｽﾄ用拡張子登録 | 任意の拡張子を登録することにより、ﾃﾞｰﾀﾌｧｲﾙ一覧に出てきます。 |
| ﾌｧｲﾙ名変更 | 現在のﾃﾞｰﾀﾌｧｲﾙ名を変更します。 |
| 最近使ったﾌｧｲﾙ | 最近使ったﾌｧｲﾙの一覧表示、ここからも選択できます。 |
| データを保存エリアへ | データ ファイルを保存エリア移動。 |
| 終了 | ファイル モード設定の終了。 |
| システム | システム単位でコピィします。 |
| 局データ | 局データ単位でコピィします。 |
このボタンでも設定できます
| プロフィルのみ | プロフィルの自動出力。 |
| 計算書のみ | 計算書の自動出力。 |
| プロフィル＋計算書 | プロフィル及び計算書の自動出力。 |
| 出力無し | 出力無し、計算のみ。（集計作成時に有効）。 |
| 自動ＯＦＦ | 自動設定クリア。 |
| 子局位置自動選択 | 子局周辺の最適位置を自動的に探します。 |
| 計算書csv出力 | 計算結果をcsvﾌｧｲﾙで出力します。 |
| システム名変更 | 既入力のシステム名の変更が出来ます。 |
| システム自動作成 |
| データ（局）名変更 | 既入力のデータ局名の変更が出来ます。 |
| 緒元変更のみ | |
| 地形再読み込み | ﾌｧｲﾙ内の緯度経度ﾃﾞｰﾀより地形ﾃﾞｰﾀを再読み込みします |
| システム復活 | 削除されたシステムの復活を行います。 |
| データ復活 | 削除された局データの復活を行います。 |
この機能が使えるのは、自動出力の何れかが設定されている必要が有ります。

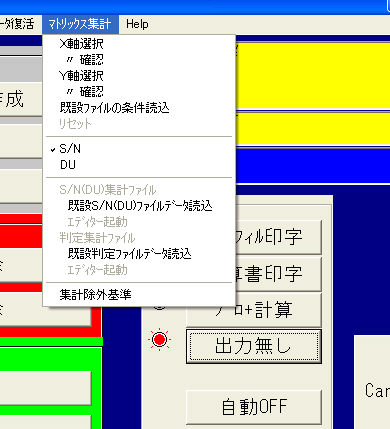

| Ｘ軸 選択 | マトリックス集計のＸ軸局を選択します。 |
| 〃 確認 | マトリックス集計のＸ軸局選択を確認します。 |
| Ｘ軸 選択 | マトリックス集計のＹ軸局を選択します。 |
| 〃 確認 | マトリックス集計のＹ軸局選択を確認します。 |
| 既設ｧｲﾙの条件読み込み | 既存ﾏﾄﾘｯｸｽ条件ﾌｧｲﾙの読み込み。 |
| リセット | 条件ﾘｾｯﾄ |
| Ｓ／Ｎ | Ｓ／Ｎマトリックス作成 |
| ＤＵ | ＤＵ 〃 |
| Ｓ／Ｎ（ＤＵ）集計ﾌｧｲﾙ | |
| 既設Ｓ／Ｎ（ＤＵ）ﾌｧｲﾙﾃﾞｰﾀ読み込み | 既存ﾏﾄﾘｯｸｽ集計値ﾌｧｲﾙの読み込み |
| ｴﾃﾞｲﾀ起動 | 〃 の編集 |
| 判定集計ﾌｧｲﾙ | |
| 既設Ｓ／Ｎ（ＤＵ）ﾌｧｲﾙﾃﾞｰﾀ読み込み | 既存ﾏﾄﾘｯｸｽ集計判定ﾌｧｲﾙの読み込み |
| ｴﾃﾞｲﾀ起動 | 〃 の編集 |
| 集計除外基準 | 集計を除外する、基準値設定 |
マトリックス集計のＸ（Ｙ）軸局を選択時のＷｉｎｄｏｗｓ
本ファイル
| コマンドスイッチ |

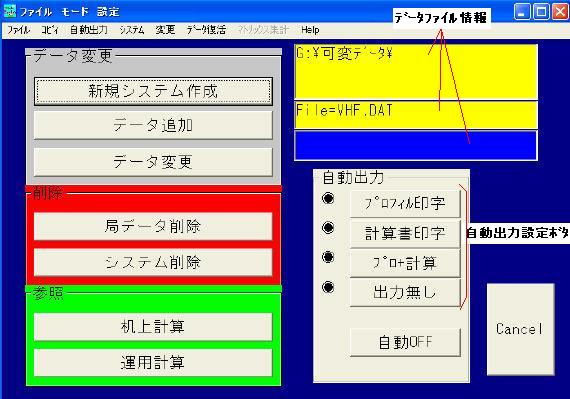

ファイルモード選択メニュー
| 新規システム作成 | |
| 局データ追加 | |
| 局データ変更 | |
| システム削除 | |
| 局データ削除 | |
| 机上計算報告書作成 | |
| 運用計算報告書作成 | |
| キャンセル | ファイルモード中止 |

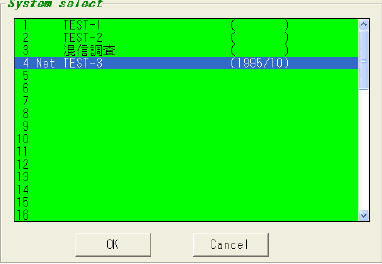

システム選択
| ＯＫ | システム選択ＯＫ |
| キャンセル | システム選択中止 |

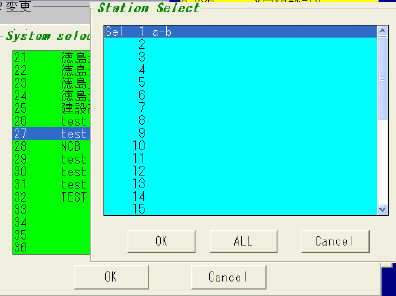

局データ選択
| ＯＫ | 局データ選択ＯＫ |
| ＡＬＬ | 全局データ選択 |
| キャンセル | 局データ選択中止 |
