概要
RVMX回線設計他でWebより全世界対応のオフラインでも利用可能な画像作成機能V2(試用)の紹介
RVMX回線設計他でWebより全世界対応のオフラインでも利用可能な画像作成機能(試用)に大幅な改良を加えてV2へバージョンアップしました。
以前のバージョンは短期間ですがユーザー提供を開始していた為、そのまま残し今回の改修はバージョンをV2として提供します。
ただ、データフォーマットが変わるためデータ保存フォルダーは新しくしてください。
現在の対応は回線設計のサービスエリア・RVMX_GISViewer・音達シュミレーション
・エリア調査RVMX Wifi信号測定ツールβ版(参考)
概要・GPSロガー等です。
本機能は2026年は以降で試用として動作します。
１．機能概要
-1.Webより取得した電子地図より、全世界対応のRVMX独自のタイル(世界対応建物と同じ)に変換し保存
-2.日本国内
a.ネットワーク環境の有る時で、キッシュを有効にしていない時
a-1.国交省提供の日本電子国土の標準地図(1/25000)よりタイルを作成
a-2.国交省提供の日本電子国土の全国最新写真（シームレス）(1/9000)を写真画像としてタイルを作成
b.ネットワーク環境の無い時か、キッシュが有効な時
b-1.PCに保存されたタイルより地図を作成、その為高速で動作
-3.日本以外
a.ネットワーク環境の有る時で、キッシュを有効にしていない時
a-1.オープントスリート地図よりタイルを作成
b.ネットワーク環境の無い時か、キッシュが有効な時
b-1.PCに保存されたタイルより地図を作成、その為高速で動作
２．利用方法

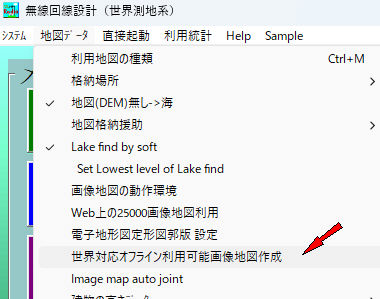

-1.回線設計のサービスエリア時
a.地図の選択
世界対応Webタイル地図にチェック
b.環境設定
SettingボタンをＯＮ
詳細は３．環境設定/事前タイル作成画面説明を参照
-2.RVMX_GISViewer
a.地図の選択
背景他設定->世界対応Webタイル地図->世界対応Webタイル地図にチェック
b.環境設定
背景他設定->世界対応Webタイル地図->設定をクリック
詳細は３．環境設定/事前タイル作成画面説明を参照
c.他のソフトより利用時の機能(参考)
-3.音達シュミレーション
a.地図の選択
最初の画面の背景地図のコンボボックスより選択
背景他設定->世界対応Webタイル地図->世界対応Webタイル地図にチェック
b.環境設定
マウスの右ボタンクリックよりPC固有の設定->画像地図設定ボタンをクリック
世界対応Webタイル地図をクリック
詳細は３．環境設定/事前タイル作成画面説明を参照

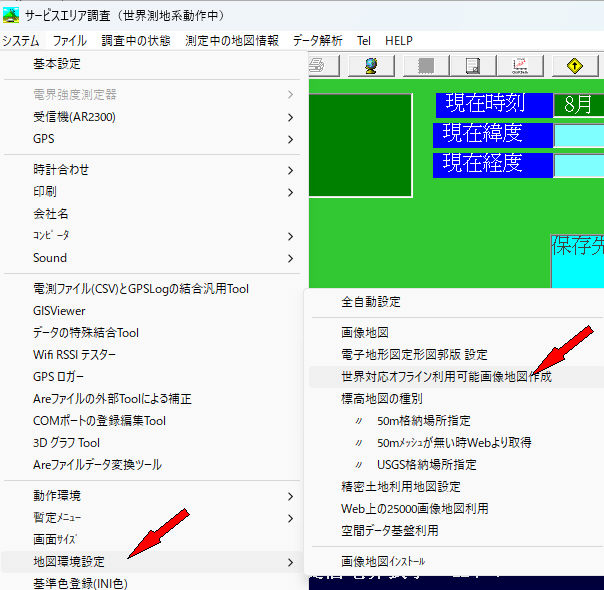

-4.エリア調査
a.地図の選択
世界対応Webタイル地図にチェック
b.環境設定
SettingボタンをＯＮ
詳細は３．環境設定/事前タイル作成画面説明を参照
-5.RVMX Wifi信号測定ツール
a.地図の選択
世界対応Webタイル地図にチェック
b.環境設定
設定をクリック
詳細は３．環境設定/事前タイル作成画面説明を参照
-6.GPSロガー
回線設計及びエリア調査に有ります。
a.地図の選択
世界対応Webタイル地図にチェック
b.環境設定
設定をクリック
詳細は３．環境設定/事前タイル作成画面説明を参照
３．環境設定/事前タイル作成画面説明

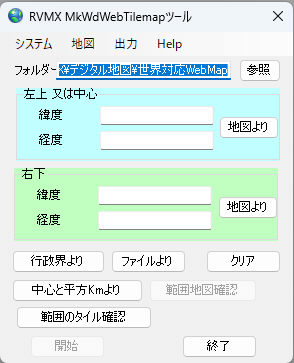

-1.画面説明
a.フォルダー タイルを保存するフォルダー指定、全世界対応
b.左上または中心 範囲の左上の緯度経度又は中心と範囲(Km)を指定するときの中心の緯度経度指定
b-1.地図より 地図より設定
c.右下 範囲の右下の緯度経度指定
c-1.地図より 地図より設定、操作はb-1.地図よりに同じ
d.行政界より 行政界より範囲を指定
Shiftキーで不空の年を指定可能
e.ファイルより 2#e.に入っている緯度経度より範囲を指定
対応ファイル拡張子
f.クリア 範囲設定の緯度経度をクリア
g.中心と平方(Km)より 中心と平方(Km)を指定して範囲を指定
都市名
平方(Km)
h.範囲地図確認 設定した緯度経度を地図で確認
i.範囲のタイル確認 指定範囲のタイルが存在するかを確認
i-1.全体の存在確認
緑色の部分がタイルが存在
範囲が指定されていない時は、全日本が対象
海外の例
i-2.タイルの中を確認
指定のタイル位置をクリックするとタイルの地図を表示します
緑色の部分がタイルが存在

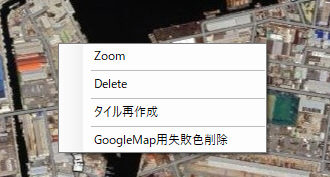

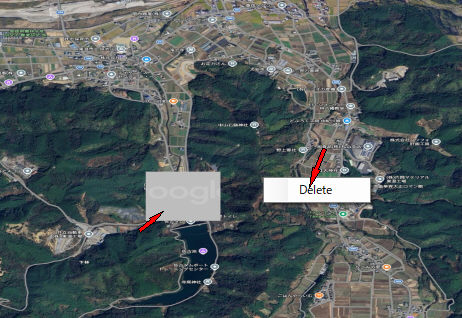

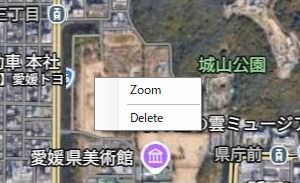

i-3.タイルの中に失敗が有るとき(Googlemapのみ)
緑色の部分がタイルが存在
マウスの右ボタンクリックでDeleteをクリックすると該当タイルを削除できます
その後再作成でやり直しができます。
i-4.地図の拡大と全体表示切替
マウスの右ボタンクリックでZoomをクリックすると切り替わります。
j.開始ボタン 範囲の地図を作成、タイルが無い時はタイル作成します。
k.終了 設定終了します。
-2.プルダウンメニュー
a.システム
a-1.サウンド有効 音声メツセージを有効とします(参考機能)
a-2.キッシュ有効 ローカルキャッシュ
以前に作成したタイルを使います、OFFの時は常に再作成をします。(リモートの時はONとなります
以前に作成されたタイルを利用するため高速になります
a-3.Webキッシュ有効 Web(RVMX)キャッシュ(共有)、但しローカルキャッシュが優先します。
以前に作成したタイルをWebより使います、。(リモートの時はONとなります
以前に作成されたタイルを利用するため高速になります
a-4.Webキッシュ強制更新 以前に作成したタイルがWebに合っても強制的に更新します。
a-3.グレースケール 地図作成の結果をグレースケールにします、但しタイルの作成には影響しません。
a-4.
a-5.日本の地図の種類
a-6.共通環境 各ソフト別に環境を持つことができますが、共通環境とすることも出来ます
a-7.終了 設定を終了します

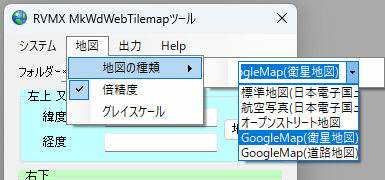

b.地図
b-1.地図の種類
b-1-1.標準地図(日本電子国土) 国交省ベクターデータより作成した地図
b-1-2.航空写真(日本電子国土) 国交省全国最新写真（シームレス）(1/9000)
b-1-3.オープンストリート地図 Openstreetmap
b-1-4.Googlemap(衛星地図) Googlemap(衛星地図)をライセンス無しで作成、但し非常に時間が掛かります。
時間が非常に掛かるのとアナログ処理が途中に有るため失敗も有り、参考機能とします
特に倍精度は時間が掛かり過ぎます
b-1-5.Googlemap(衛星地図) Googlemap(衛星地図) 〃
時間が非常に掛かるのとアナログ処理が途中に有るため失敗も有り、参考機能とします
特に倍精度は時間が掛かり過ぎます
b-2.倍精度 地図の制度を倍にします
b-3.グレースケール 地図作成の結果をグレースケールにします、但しタイルの作成には影響しません。

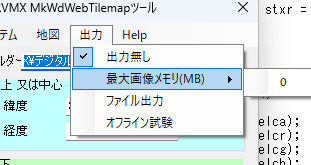

c.出力
c-1.出力無し 指定範囲の地図作成をしないで、範囲内のタイル作成のみを行う

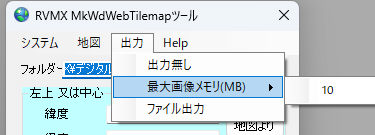

c-2.最大画像メモリー(MB) 指定した最大画像メモリー(MB)を超過したときは、自動的に縮小されます、
但し0MBの時はこの機能は動作しません。
メモリー制限をしていると倍精度をにしても、地図が縮小されて詳細にならない時もあります
c-3.ファイル出力 指定範囲の地図を指定したファイルへ出力、ＲＶＭＸ製のソフトで既存地図して使えます。
d.Help
d-1.説明 本説明

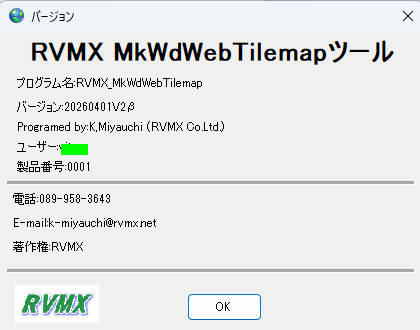

d-2.バージョン ソフト情報

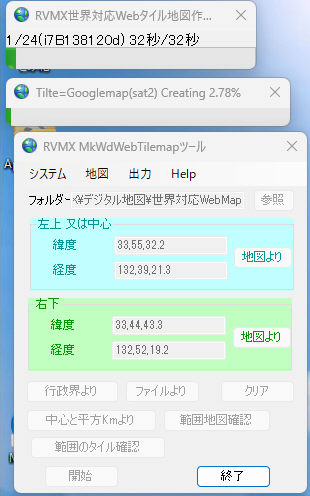

-3.タイル作成中

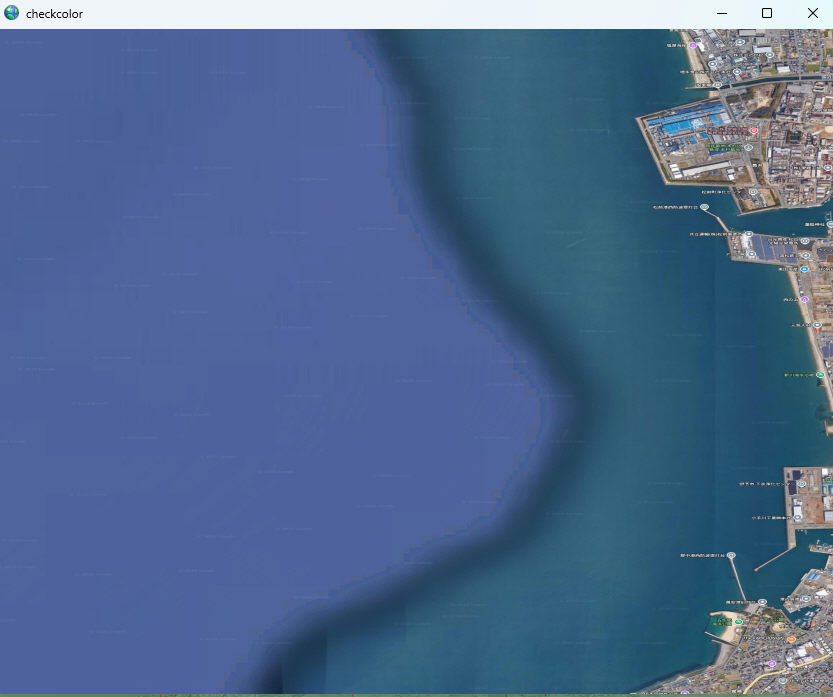

-4.全国最新写真（シームレス）(1/9000)の補間
データが存在しない部分を指定色で塗る
標準地図
航空写真
５．タイル作成方法
-1.日本国内であれば、事前に地図の種類(標準か写真)も可能
-2.設定画面で、必要範囲を指定して、一度地図を作成、これにより自動的にタイルが作成されます。
-3.別のPCで作成済みのタイルが有るときは、格納フォルダーよりコピー
-4.インターネット環境があれば、Webキャッシュ(他のユーザーさんが作成したタイル地図)が利用可能
但し、ＲＶＭＸサーバーが稼働中のみ
５．結果例

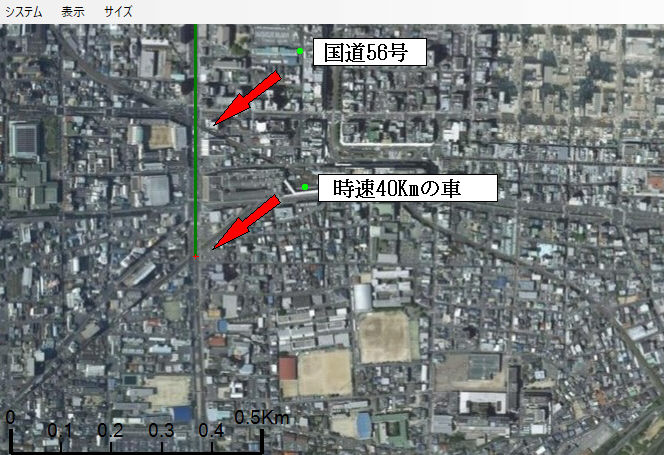

-1.音達シュミレーションで全国最新写真（シームレス）(1/9000)を利用した例
-2.エリア調査例
-3.種類別地図作成例
松山市役所を中心に20km平方の条件で作成例

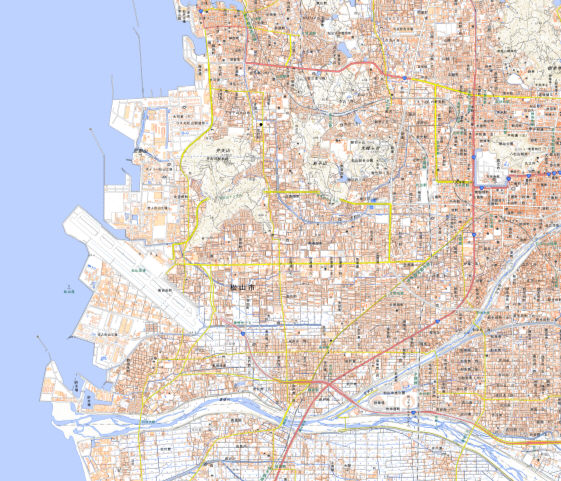

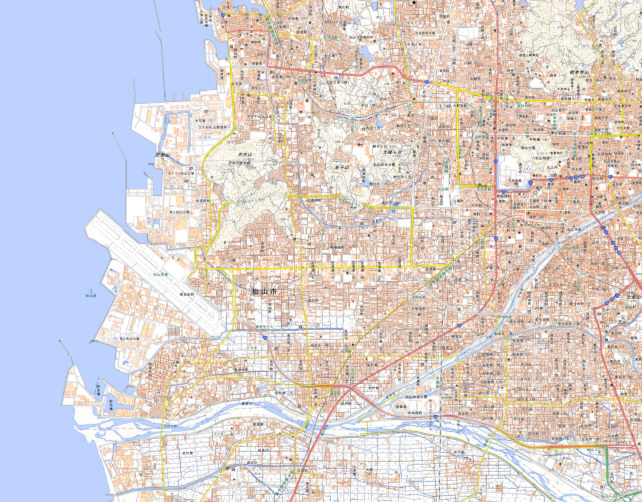

a.標準地図の例
倍精度
1k範囲で倍精度OFF

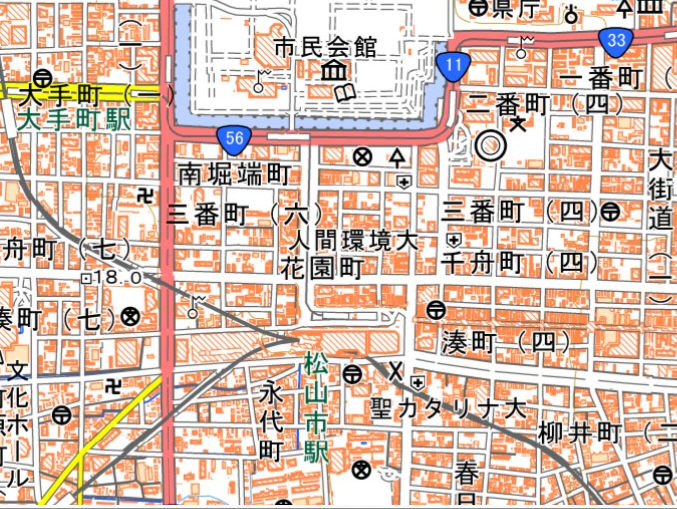

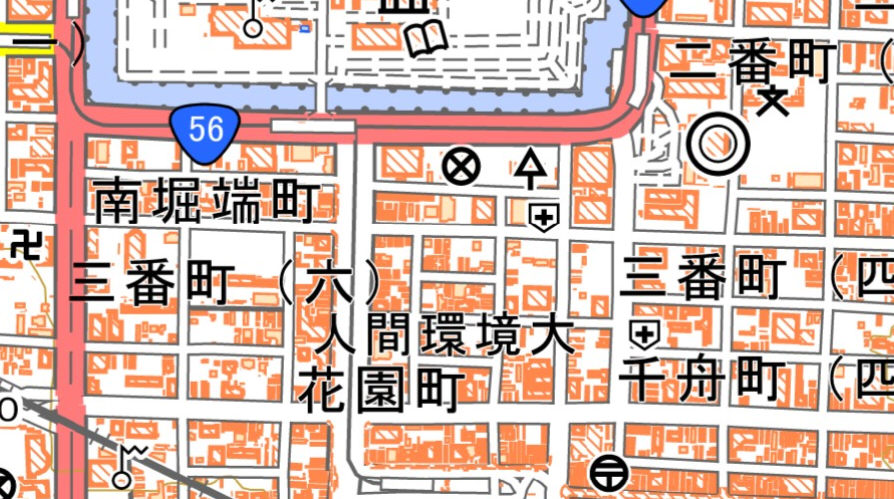

1k範囲で倍精度ON

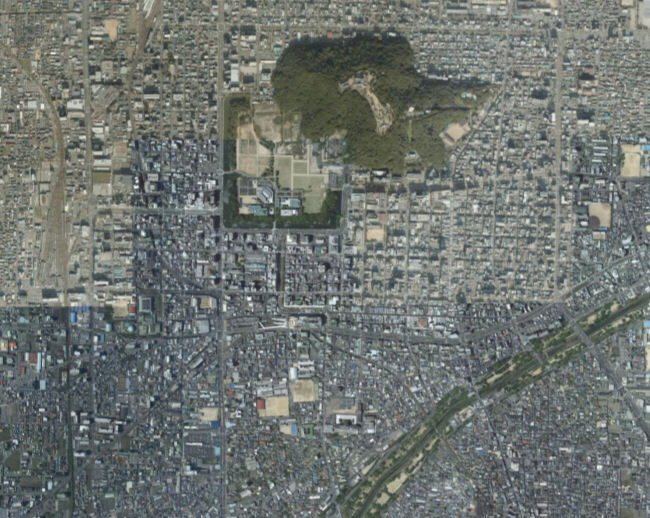

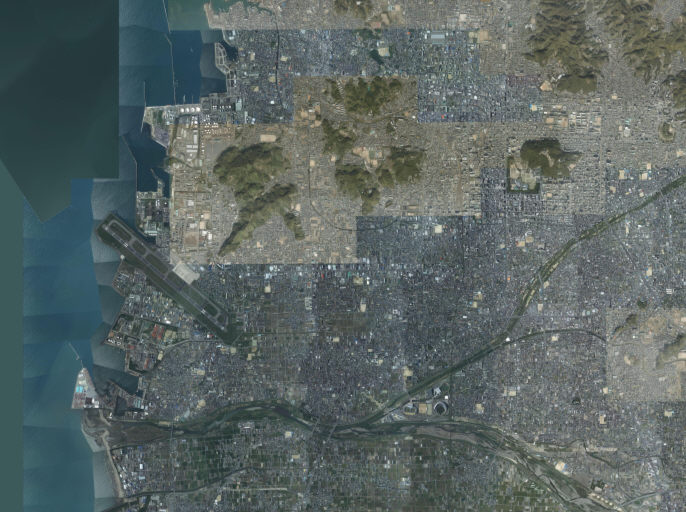

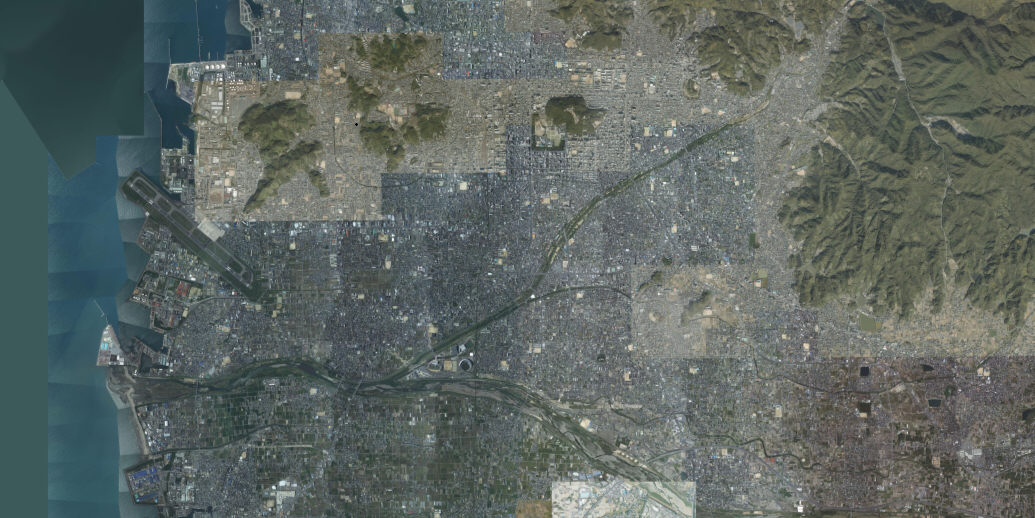

b.航空写真の例
倍精度
1k範囲で倍精度OFF

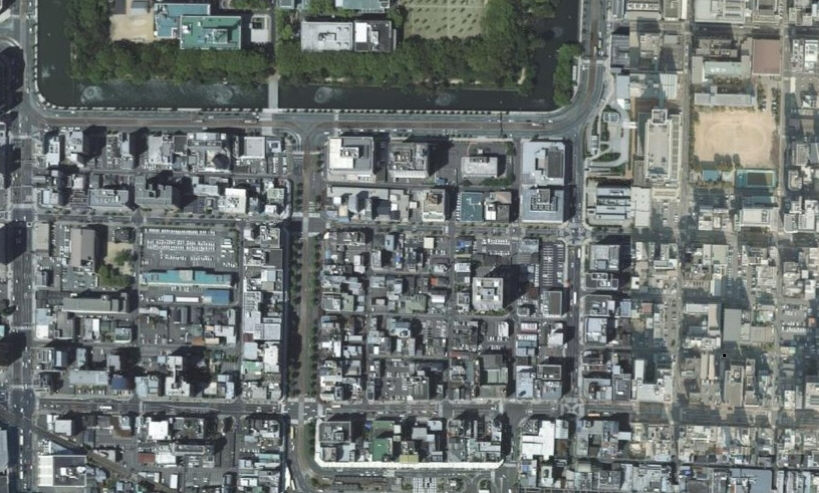

1k範囲で倍精度ON

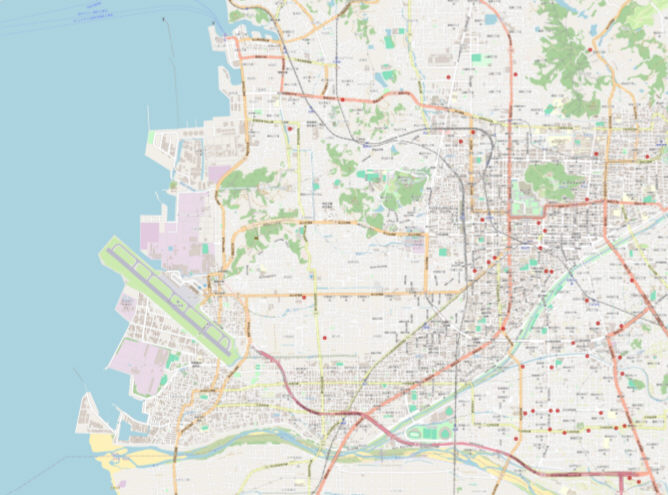

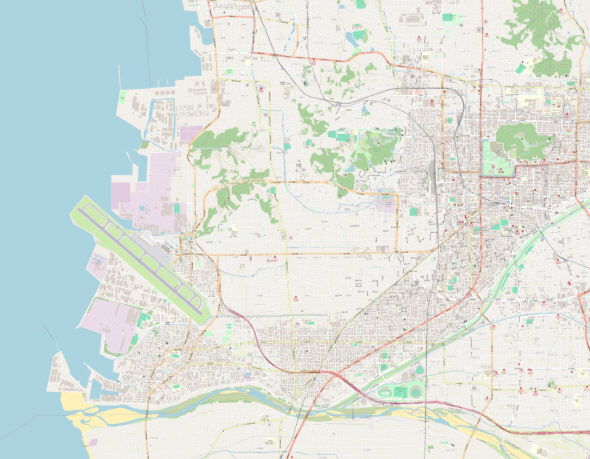

c.オープンストリート地図の例
倍精度

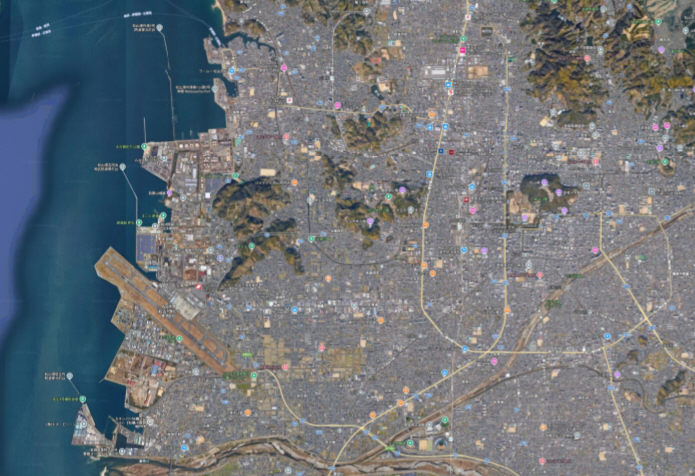

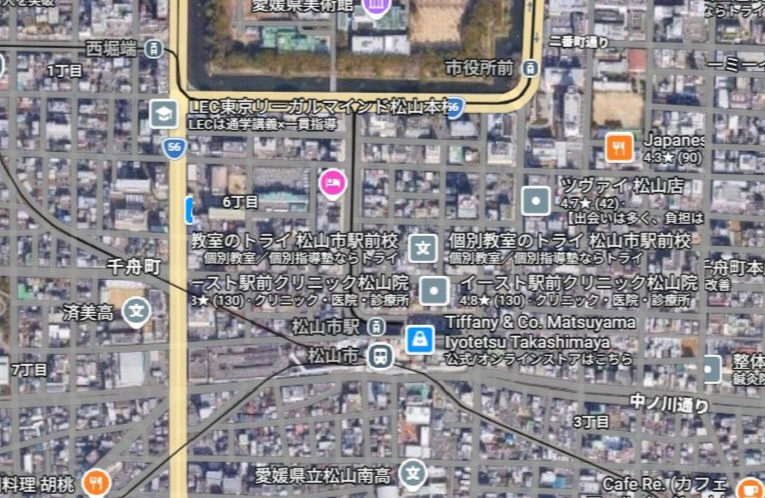

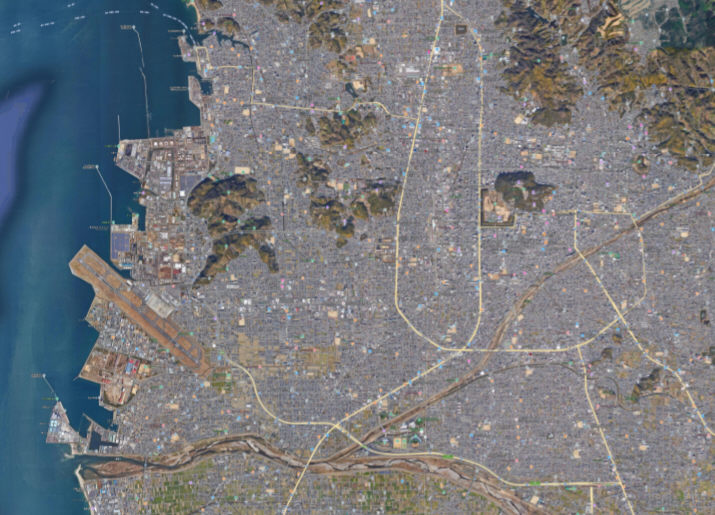

c.GoogleMap衛星地図の例
倍精度
1k範囲で倍精度OFF

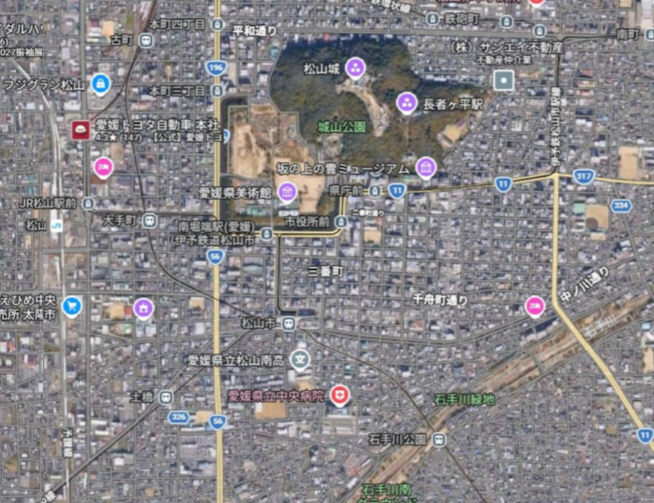

1k範囲で倍精度ON
６．関連サイト
-1.V1RVMX回線設計他でWebより全世界対応のオフラインでも利用可能な画像作成機能V2(試用)の紹介
-2.電子国土基本図（地図情報）Ver4の全国最新写真（シームレス）(1/9000)を追加
７．その他
-1.本機能で地図を利用時は、Webの提供元の利用条件を厳守してください。
-2.本機能は未確認の機能もあり試用として動作します。
-3.現在組み込み機能以外でご要望が有れは、ご意見をください、検討しますので
注意：.Net Framework4.6以上がインストールされている必要が有ります。
提供ソフトのＱ＆Ａ
(有)ＲＶＭＸ
