| ４−６．地形調査 | 目 次 |

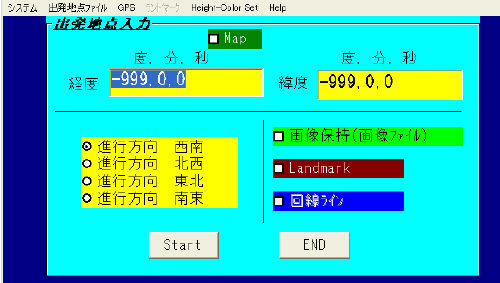

条件設定画面 コマンドスイッチ

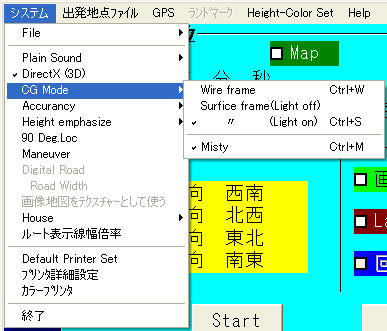

| プルダウンメニュー |
システム 出発地点ﾌｧｲﾙ ＧＰＳ ﾗﾝﾄﾞﾏｰｸ Height-Color Set Help
| File | Open 読み出し Save 保存 |
| Plain Sound | 飛行機の音を付加 Voice Engine |
| DirectX | DirectXによる3D表示 |
| CG Mode | Wire
Frame
ﾜｲﾔｰﾌﾚｰﾑ Surfice Frame(Light off) ｻｰﾌｲｽ ﾌﾚｰﾑ（ﾗｲﾄ無し） 〃 (Light on) 〃 (ﾗｲﾄ有り) Misty ｿﾌﾄによる霧効果 |
| Accurancy | Low Mid Height Hight Top |
| Height emphasize | Normal X1
高さを強調 Level 1 X2 Level 2 X4 Level 3 X4 Level 4 X8 |
| 90 Deg.Loc | 視野方向を９０度間隔にﾛｯｸ |
| Maneuver | 飛行機の操縦桿感覚 |
| Digital Road | ﾃﾞｼﾞﾀﾙ道路を使用 |
| Road Width | 〃 の道幅 |
| 画像地図をﾃｸｽﾁｬｰとして使う | 画像地図をﾃｷｽﾁｬとして使う |
| House | 高度土地利用ﾃﾞｰﾀより建物情報を使う |
| ﾙｰﾄ表示線幅倍率 | 回線ﾙｰﾄの表示太さ指定 |
| Default Printer set | ﾃﾞﾌｫﾙﾄﾌﾟﾘﾝﾀ設定 |
| ﾌﾟﾘﾝﾀ詳細設定 | ﾌﾟﾘﾝﾀｰの詳細設定 |
| ｶﾗｰﾌﾟﾘﾝﾀ | |
| 終了 | 終了 |
| VHFﾌｧｲﾙ | 参照 |
| 多重ﾌｧｲﾙ | 多重無線回線設計ﾌｧｲﾙより |
| 緯経度（区間）ﾌｧｲﾙ | 緯経度（区間）ﾌｧｲﾙより |
| 緯経度（地点）ﾃﾞｰﾀﾌｧｲﾙ | 緯経度（地点）ﾃﾞｰﾀﾌｧｲﾙより |
| 携帯ﾌﾞｰｽﾀｰﾌｧｲﾙ | 携帯ﾌﾞｰｽﾀｰﾌｧｲﾙより |
| 地図ﾘｽﾄより指定 | 地図ﾘｽﾄより指定より地図で指定 |
| 住所ﾘｽﾄにより指定 | 住所ﾘｽﾄにより指定 |
| Start is Center | ｽﾀｰﾄ位置を地図の中心とする |
| Real Mode | 背景に雲を入れる |
| ＯＮ | GPS ON |
| ＯＦＦ | GPS OFF |
| VHFﾌｧｲﾙ | 参照 |
| 多重ﾌｧｲﾙ | 多重無線回線設計ﾌｧｲﾙより |
| 緯経度（区間）ﾌｧｲﾙ | 緯経度（区間）ﾌｧｲﾙより |
| 緯経度（地点）ﾃﾞｰﾀﾌｧｲﾙ | 緯経度（地点）ﾃﾞｰﾀﾌｧｲﾙより |
| 携帯ﾌﾞｰｽﾀｰﾌｧｲﾙ | 携帯ﾌﾞｰｽﾀｰﾌｧｲﾙより |
| 任意位置 | |

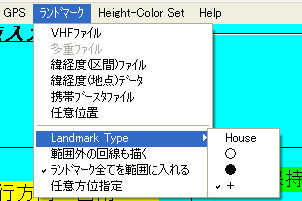

| Landmark Type | House ○ ● ＋ |
| 範囲外の回線も描く | |
| ﾗﾝﾄﾞﾏｰｸ全てを範囲に入れる | 指定した全てのﾗﾝﾄﾞﾏｰｸが入る範囲とする |
| 任意方位指定 |
| Ｈｅｌｐ | 本ファイル |
| Ｓａｍｐｌｅ | 富士山のサンプル 阿蘇のサンプル |
| Ｃａｕｔｉｏｎ |
| コマンドスイッチ | Ｓｔａｒｔ | 調査開始 |
| Landmark | 鳥瞰図の中に、固定回線のファイルデータを利用し、マークをできます | |
| 進行方向選択 | 視点の移動方向を選択 | |
| 画像保持 | 鳥瞰図作成時、前回の画像を保持する。 但し、この時は、途中のキー入力を受け付けない、依って、画像切り替えまで待たされる |
|
| ＥＮＤ | 終了 | |
| サブウインドウ | スタート地点設定 −− キーボード直接入力。又は、MAPマーク時はー＞ＶＨＦの緯度経度読み取り参照 | |

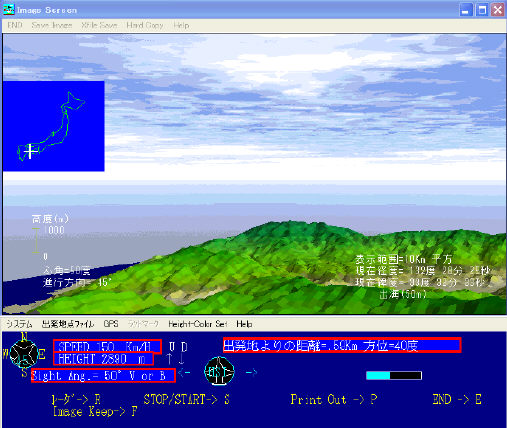

調査画面（鳥瞰図）
DirectXを利用してReal ﾓｰﾄﾞで作成例（ﾚｰﾀﾞｰON）
| プルダウンメニュー |
キー 操作
| Ｕ | 進行速度増加 |
| Ｄ | 進行速度低下 |
| ↑ | 高度アップ |
| ↓ | 高度ダウン |
| → | 右旋回 |
| ← | 左旋回 |
| Ｓ | 鳥瞰図作成後ストップ |
| Ｐ | 鳥瞰図をプリンタへ出力、（カラー対応） |
| Ｒ | レーダ表示ＯＮ・ＯＦＦ |
作成例

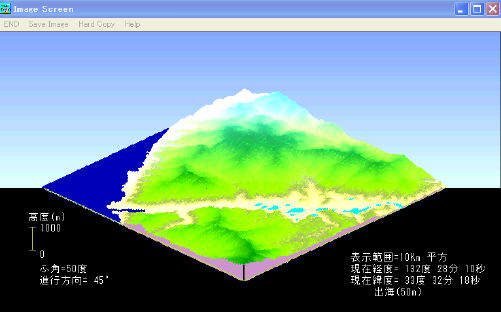

DirectX OFF でｻｰﾌｲｽﾓｰﾄﾞ

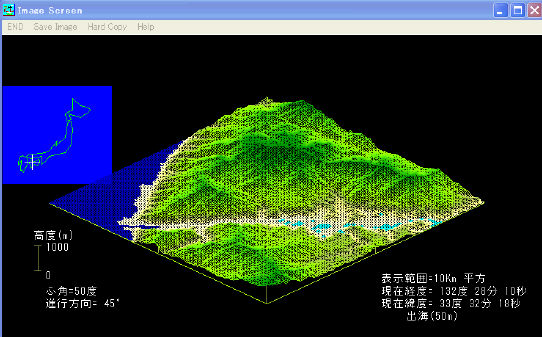

DirectX OFF でﾜｲﾔｰﾌﾚｰﾑﾓｰﾄﾞ
