回線系統図の作成例

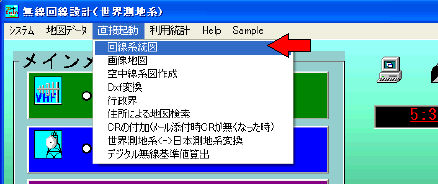

１．系統図作成メニューを起動　　　　　　　　

　　　　この他、VHF固定回線や多重回線・位置図作製途中よりからも起動出来ます

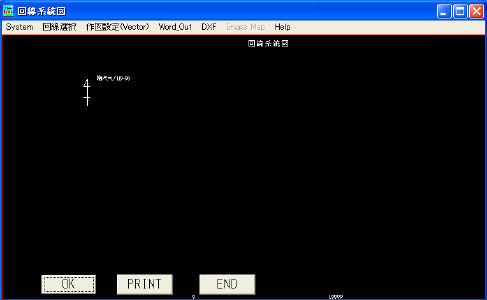

２．起動画面

３．データを選択（ここでは、ＶＨＦ固定回線のデータを利用してみます）

回線の色を聞いてきます、読み込みグループ単位で色を変えたい時に指定します、そうでない時はいいえを押して下さい。

　　　　　　　　はいを押した時の色指定

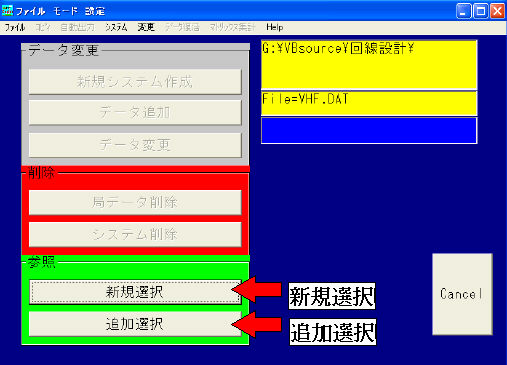

４．データ指定のメニュー（新規と追加の二つがあります）

　　　　　　データ選択例

５．結果表示

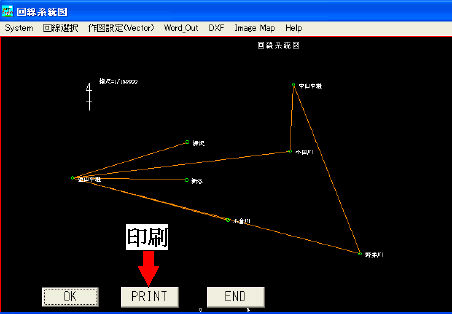

　　　　印刷を押すとﾌﾟﾘﾝﾄｱｳﾄします。

６．背景に白地図を設定（事前に作製しておく必要が有ります、行政界で作製出来ます）

　　　　　　　白地図をｸﾘｯｸ

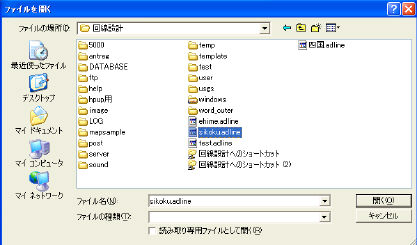

　　　　　地区地図のﾌｱｲﾙを選択（拡張子adline）

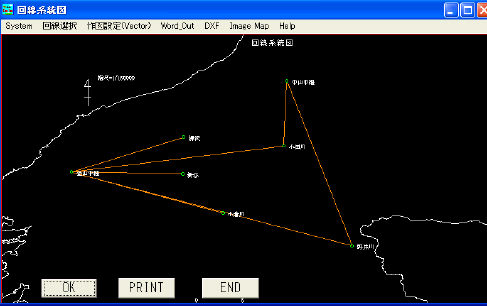

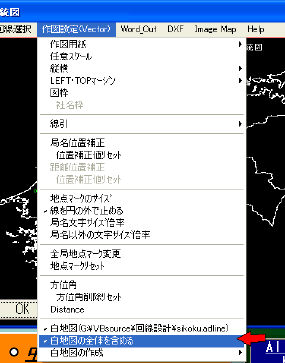

７．作図例（白地図全体を表示）

８．回線系統を中心に作図

９．この他、各種機能が有ります（参照）

　　　　地図画像に作図や、電界値に対応した線種で作図等
