概要
パンザマスト・鋼管柱・コンクリート柱・他強度計算の３Ｄ表示する参考機能です。
パンザマスト・鋼管柱・ユーザ登録柱・コンクリート柱強度計算の３Ｄ表示し、設定条件を検証する参考機能です。
本機能は、2013年版以降で動作し、2013年版は試用期間となり、2015年版より正式参考機能と成ります。

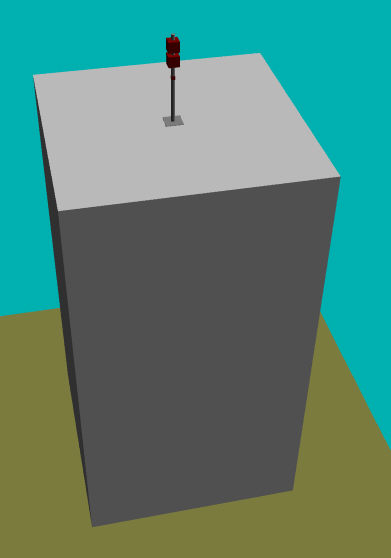

ビルの屋上にパンザマスト設置
１．利用方法
−1.パンザマスト(パンザマスト・鋼管柱・ユーザ登録柱)強度計算より
オプションの３Ｄ表示をクリック。
−２.コンクリート柱強度計算より
３Ｄ表示をクリック。
−３.複数柱時の間隔入力
パンザマスト(パンザマスト・鋼管柱・ユーザ登録柱)強度計算
コンクリート柱強度計算
２．表示方法

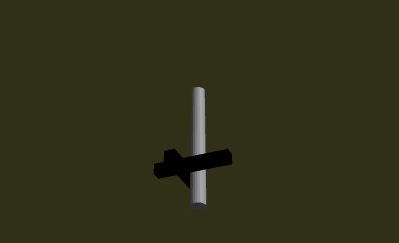

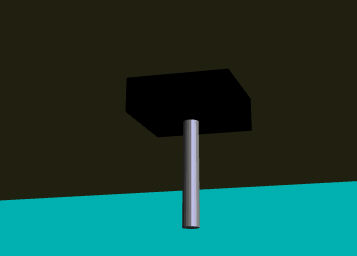

-1.柱の表示
柱の表示、色は設定ファイルで変更可能

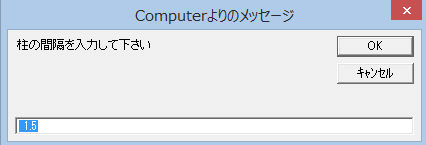

複数柱時の間隔は、起動時に入力
-2.荷重の表示
荷重の受風面積の箱で表示、色は設定ファイルで変更可能
固定荷重の時は、受風面積へ換算し表示
-3.地面の表示
GL表示、色は設定ファイルで変更可能
-4.建物の表示
屋上接地時の建物表示、色は設定ファイルで変更可能
-5.支線の表示
柱と同じ色の線で表現、本数は初期値が3本、設定ファイルで変更可能
３．表示・操作
表示にはRVMX_OpenGL Toolを使っています
画面操作はマウスやファンクションキーでできます(回転・拡大・縮小・移動)。
ファンクションキー等の機能はRVMX_OpenGLの画面操作を参考にして下さい
４．結果例

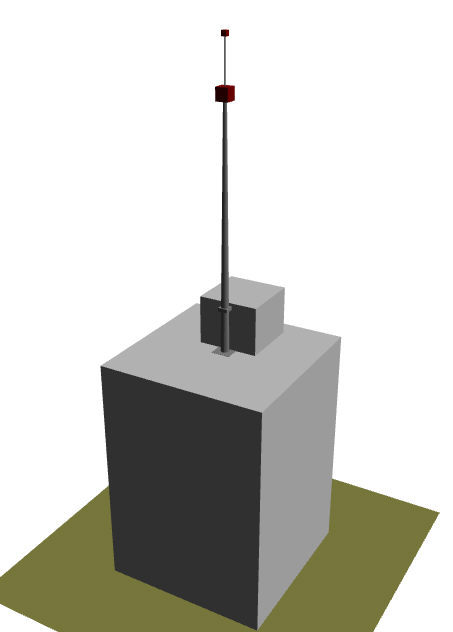

ビルの屋上に鋼管柱設置の例

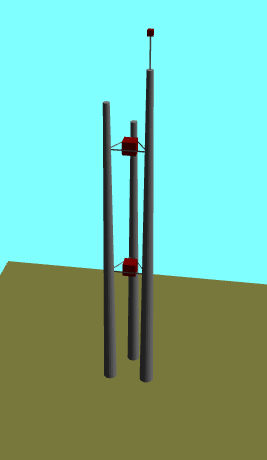

3本柱の例

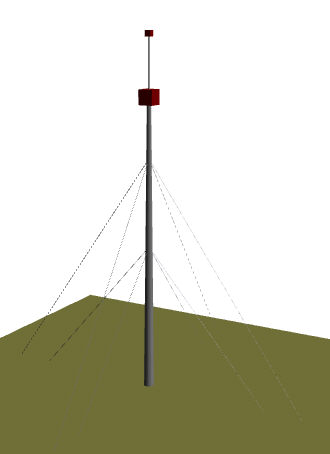

2段の支線の例
根巻表現例
根巻なし
総根巻
部分根巻
根枷
５．設定ファイル
disp3d.configのファイル名で下記(必要な項目のみ)を保存、無い時は、ディフォルト値が使われます
pcolor=柱の色(RGBを16進2桁で、例=80ff80)
gcolor=地面の色(同上)
bcolor=背景の色(同上)
tcolor=取付け物の色(同上)
ncolor=根巻きの色(同上)
hcolor=建物の色(同上)
suport=支線本数(指定しない時は3)
６．基本機能
・パンザマスト強度計算
・コンクリート柱強度計算β版（パンサ゜マスト強度計算より利用可能）
注意：.Net Framework4.0以上がインストールされている必要が有ります。
強度計算のデータのみでは、3D化のデータが不足しています(取付け物の形状や建物の幅等)、その部分は推定や仮定で作成しています。
本機能は、参考機能でサポートは有りません。
