概要
パンザマストの頂部部材を切断に対応する機能β版の追加です。
ユーザーさんよりのご要望でパンザマストの頂部部材の切断に対応する機能の追加をしました。
本機能は、2021年版以降で動作しますが、2021年度は試用として動作します。
１．利用方法
-1.パンザマストの頂部部材を切断を有効に設定

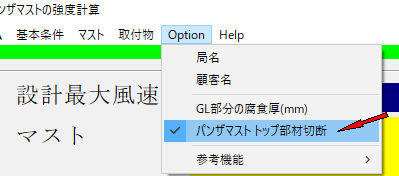

システム->オプション->パンザマストトップ部材切断をチェック
-2.パンザマスト柱の設定

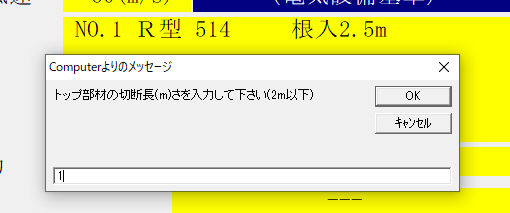

型番選択->根入れを入力->、その後トップ部材の切断長さを聞いてきます。
2m以下、0の時は切断無し

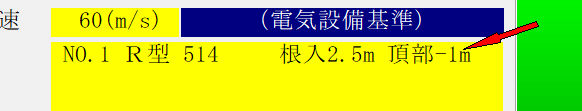

切断が有ると、切断長さが出ます。
-3.取り付け物の設定
今までの操作に同じ
-4.計算開始
今までの操作に同じ
２．結果例

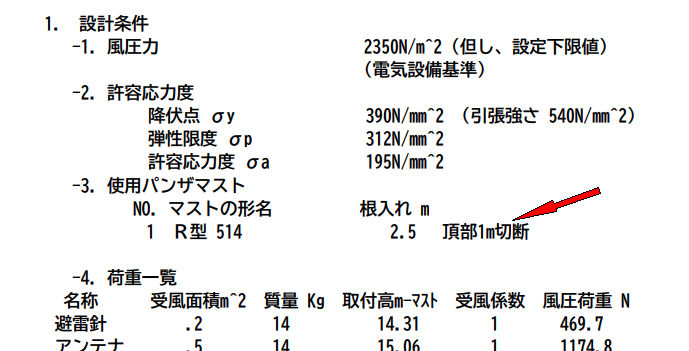

-1.印刷例
切断が有ると、切断長さが出ます印

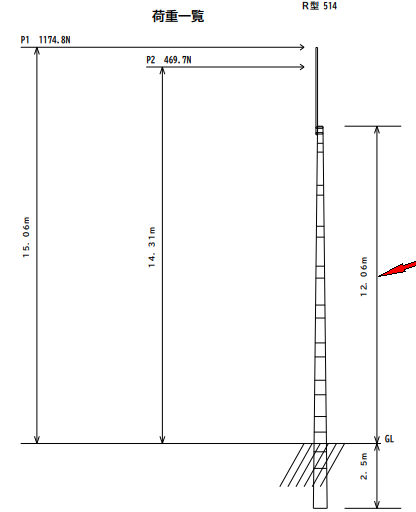

マスト長が短くなっています。
３．その他
ファイルデータにパンザマストの頂部切断のデータが有って、ソフトがオプションのパンザマストトップ部材切断が有効でないときは、
メッセージを出して、強制的にオプションのパンザマストトップ部材切断をチェックします。
注意:修正箇所が多い為、ベータ版として、様子を見ます。
