概要
パンザマスト強度計算で地震荷重との簡易比較機能の追加(参考機能)。
風圧荷重と地震荷重では一般的には風圧荷重の方が大です。よって今まで風圧荷重のみの対応でしたが、地震荷重との簡易比較も可能としました。
パンザマスト強度計算(鋼管柱・ユーザー登録柱)及びコンクリート柱強度計算で、無料で機能します。
本機能は、2011年版は試用で、2012年版より参考機能として継続利用が出来ます。
１．利用方法

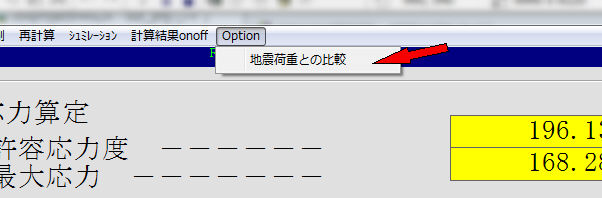

-1.パンザマスト強度計算よりの利用。
計算後の画面のOption->地震荷重との比較をクリック

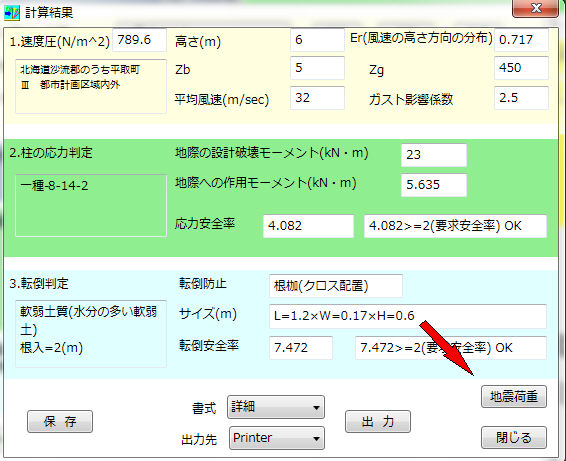

-2.コンクリート柱強度計算よりの利用。
計算後の画面->地震荷重ボタンをクリック

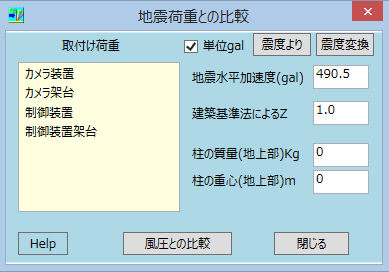

２．地震条件設定
a.取付け荷重一覧 荷重一覧
b.単位gal 地震水平加速度入力単位をgal=(cm/s^2)とする。Offの時はG
c.震度よりボタン 震度より加速度を求めます
d.震度変換ボタン 加速度(G)より震度を求めます
e.地震水平加速度 地震水平加速度(G)
f.建築基準法によるＺ 地震地域係数Z(昭和55年建設省告示第1793号第1)
リストに無い個所は 1.0
g.柱の質量(地上)Kg 柱の質量(Kg)、但し単柱のみ、継柱は事前の設定値による
h.柱の重心(地上)m 柱の重心高
i.風圧との比較 比較開始
j.閉じる 終了

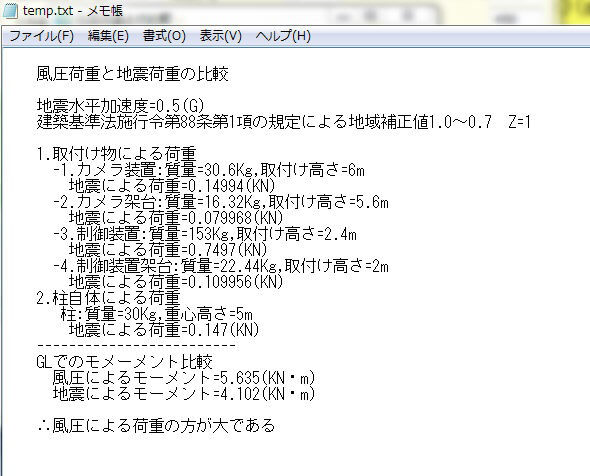

３．計算結果表示例
４．その他
ＲＶＭＸ強度計算関連ソフト
・パンザマスト強度計算
・パンザマスト強度計算で建築基準法対応(H12改正)の追加機能
・パンザマスト強度計算に既製品鋼管柱(継柱)の強度計算を参考機能で追加
・コンクリート柱強度計算β版（パンサ゜マスト強度計算より利用可能）
・機器据付け強度計算（フリー）
・新機器据付け強度計算β版（パンサ゜マスト強度計算より利用可能）
・３Ｄ機器配置
・鋼材の強度について
・コンクリート柱の強度計算に電気設備基準による計算機能を追加
・地震加速度と震度の相互変換機能を参考で追加
・建築基準法で任意受風係数を参考で追加
・建築基準法で官庁施設の基本的性能基準対応を追加
・パンザマスト強度計算で最新ハンドブック(H14改正)に対応の追加機能
・パンザマストの頂部部材を切断に対応する機能β版の追加
・RVMX 強度計算用積雪荷重設定Tool
注意:本機能はクラウドとして提供している為、インターネツトと接続出来て、ＲＶＭＸサーバーが動作中のみ有効です
地震荷重の方が大きい時や、差が余り無い時は、別途詳細の確認が必要です。
地震荷重の方が大きいと判明した時は、パンザマスト強度計算やコンクリート柱強度計算では、現在は対応していません。
