概要
コンクリート柱の電気設備基準による計算です。
コンクリート柱強度計算今まであった建築基準法による計算に加えて電気設備基準による計算する機能です。
本機能は、2013年版以降で参考機能として継続使用できます。但し、2013年は試用期間とします。
本説明は、建築基準法による方法との違いのみを説明
１．利用方法
-1.設定
基本設定ボタンをクリック
２．条件設定画面

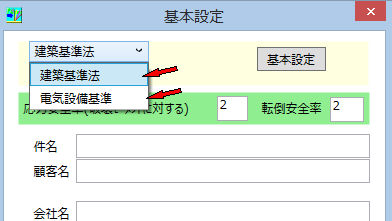

a.法規(電気設備基準)を選択
・建築基準法
・電気設備基準

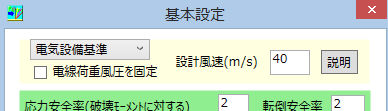

a.設計風速を設定

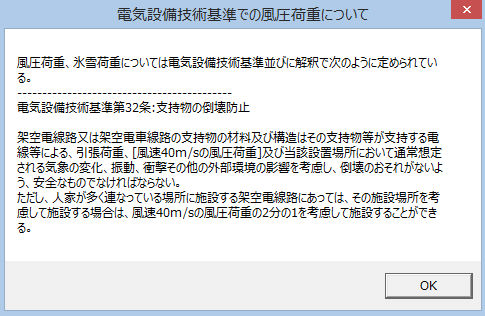

b.説明ボタン 電気設備基準での設計風速についての説明
c.電線荷重風圧を固定 電線ボタンより荷重を求めるとき風圧を、設計風速に固定
３．確認と受風係数設定
確認は画面のタイトルの後に()内に表現

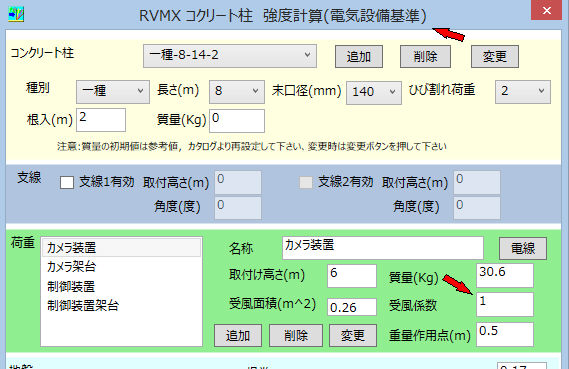

電気設備基準では取り付け物の受風係数を設定する必要があります。(設定無しや0の時は1と判定します)
電気設備基準

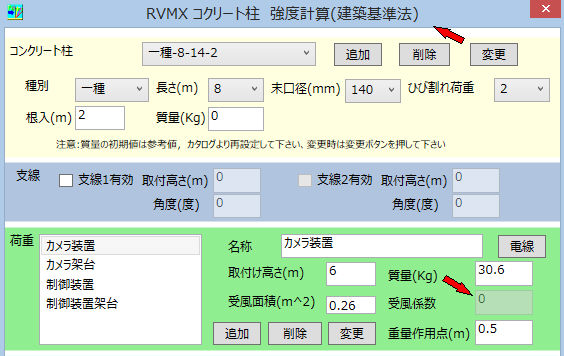

建築基準法では取り付け物の受風係数は必要ありません。
建築基準法

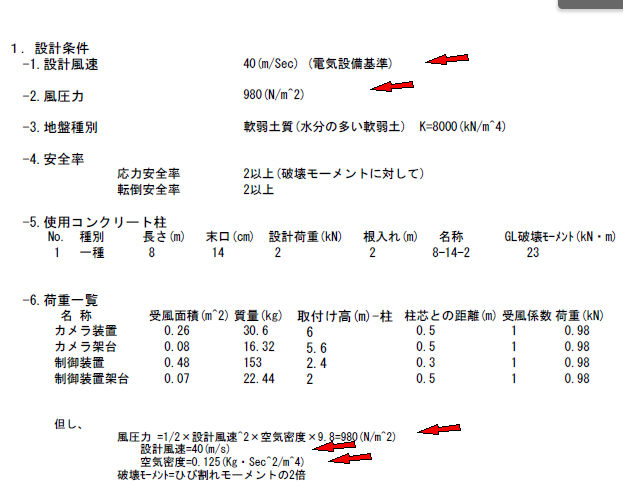

４．計算結果例
５．印刷例
注意：.Net Framework4.0以上がインストールされている必要が有ります。
