パンザマスト強度計算でユーザー登録鋼管柱(継柱)の計算機能の追加(参考機能)

概要

　パンザマスト強度計算でユーザー登録鋼管柱(継柱)の計算機能の追加(参考機能)。
　　今まで鋼管柱は単柱のみの対応でしたが、継柱(既製品や特注品)も可能としました。
　計算部分はパンザマスト強度計算の機能を利用しています。
　本機能は、2011年版は試用で、2012年版より参考機能として継続利用が出来ます。


１．特徴

　　　　-1.ユーザーさんが登録した情報に基づいて計算します。よって、既製品柱や特注柱も可能です。
　　　　-2.判定は下記の優先順位で行います
　　　　　　a.設計荷重が有る時は、設計荷重で判定
　　　　　　b.各部材の強度か材質(STK400等)の登録が有る時は、各部材の下部の継ぎ目の上で判定
　　　　　　c.GLの部材の強度か材質(STK400等)の登録が有る時は、GLで判定


２．利用方法

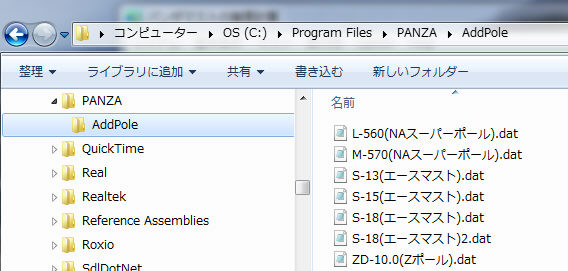

　　　　-1.パンザマスト強度計算のフォルダーのAddPoleフォルダーに必要なデータを追加する必要が有ります。


　　　

　　　　　初期は、サンプルで、S-18(エースポール)・L-560(NAスーパーポール)・ZD10.0(Zポール)が登録しています。
　　　　　Update等のコピーでバージョンアップした時は、AddPole.zipを手動で解凍して下さい。
　　　　-2.操作方法はパンザマストと同じです、只選択する柱がユーザー追加柱より選択するだけです。
　　　　　マストの追加・変更で、ユーザー追加柱をクリック


　　　

　　　　-3.詳細マストを選択、一覧よりマウスでクリック


　　　

　　　　-4.その他の操作(取付け物・法規)は、パンザマストと同じです。
　　　　-5.計算　->　計算開始ボタンをON


---

３．計算結果表示(パンザマストと違う個所のみ)

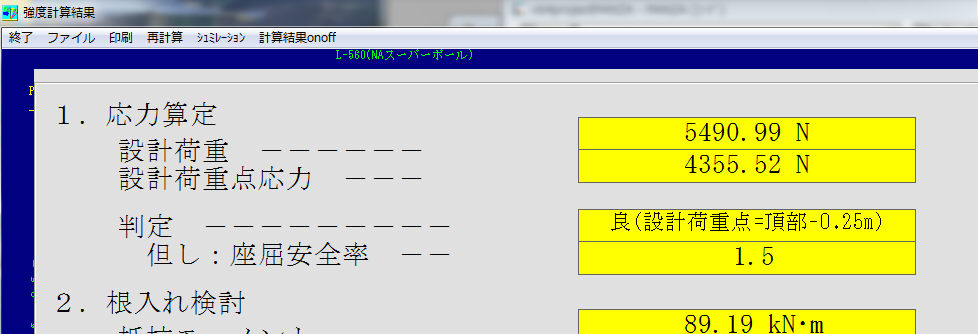

　　　　-1.設計荷重が有る時の例。


　　　

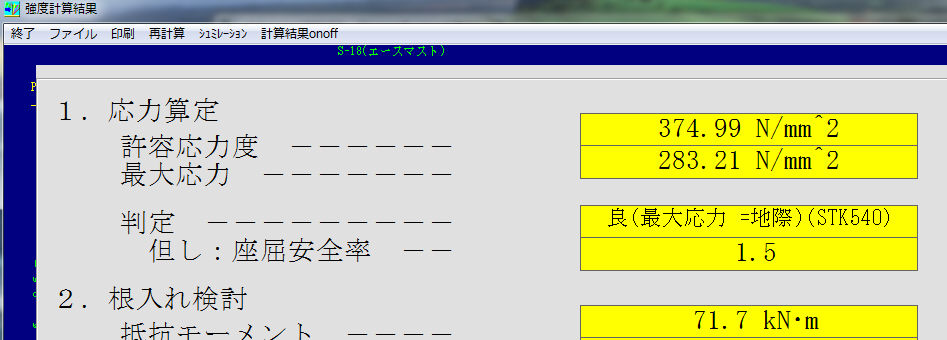

　　　　-2.設計荷重が無くて、各部材の強度か材質(STK400等)の登録が有る時の例。


　　　

　　　　-3.設計荷重が無くて、各部材の強度か材質(STK400等)がGLしかない時の例。


　　　

---

４．印刷結果(パンザマストと違う個所のみ)

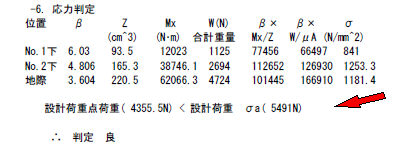

　　　　-1.設計荷重が有る時の例。


　　　条件

　　　結果

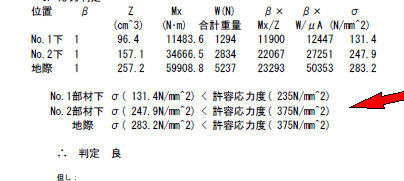

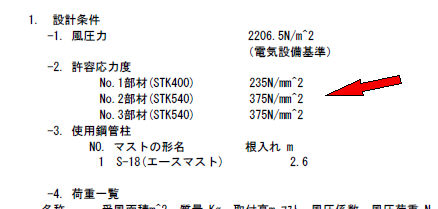

　　　　-2.設計荷重が無くて、各部材の強度か材質(STK400等)の登録が有る時の例。


　　　条件

　　　結果

---

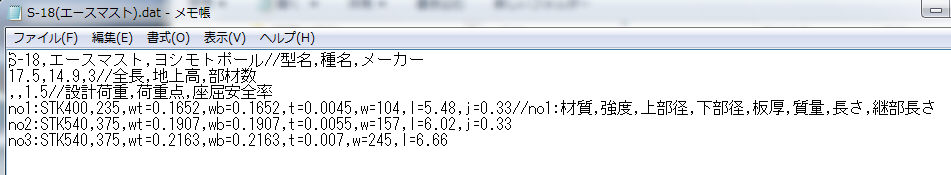

５．登録書式

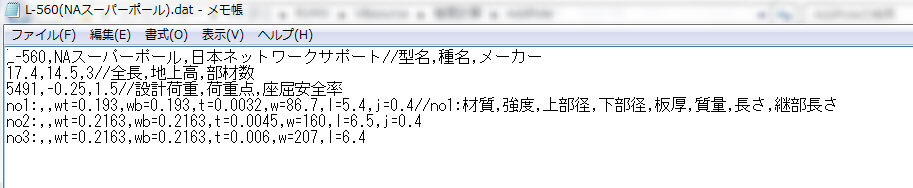

　　　　-1.設計荷重が有る時の例。


　　　条件

　　　　-2.設計荷重が無くて、各部材の強度か材質(STK400等)の登録が有る時の例。


　　　条件

　　　　　//以降はコメントとして無視されます。


---

６．その他

　ＲＶＭＸ強度計算関連ソフト
　　・パンザマスト強度計算
　　・パンザマスト強度計算で建築基準法対応(H12改正)の追加機能
　　・パンザマスト強度計算に既製品鋼管柱(継柱)の強度計算を参考機能で追加
　　・コンクリート柱強度計算β版（パンサ゜マスト強度計算より利用可能）
　　・機器据付け強度計算（フリー）
　　・新機器据付け強度計算β版（パンサ゜マスト強度計算より利用可能）
　　・３Ｄ機器配置
　　・鋼材の強度について
　　・コンクリート柱の強度計算に電気設備基準による計算機能を追加
　　・地震加速度と震度の相互変換機能を参考で追加
　　・建築基準法で任意受風係数を参考で追加
　　・建築基準法で官庁施設の基本的性能基準対応を追加
　　・パンザマスト強度計算で最新ハンドブック(H14改正)に対応の追加機能
　　・パンザマストの頂部部材を切断に対応する機能β版の追加
　　・RVMX 強度計算用積雪荷重設定Tool


---

　　注意:メーカ製品は強度計算をメーカで行ってくれる所が多いです。
　　　　本機能は参考機能ですので、事前確認等に御利用下さい。


---
