概要
反射板付き多重回線の全区間見通図の機能追加機能です。
反射板付き多重回線の全区間見通図の機能は今まで、平面図への作図のみでした。単区間では３Ｄ表示やフレンネル表示は有りました。
今回、反射板付き多重回線の全区間見通図に３Ｄ表示(GoogleEarth)やフレンネル表示機能を追加しました。
2019年版以降で動作し、2019年版は試用期間となり、2020年版より正式機能と成ります、但し2019年版も試用機能として継続使用はできます。
１．利用方法
-1.対象の反射板付き多重回線区間を読み込み。(又は設定)

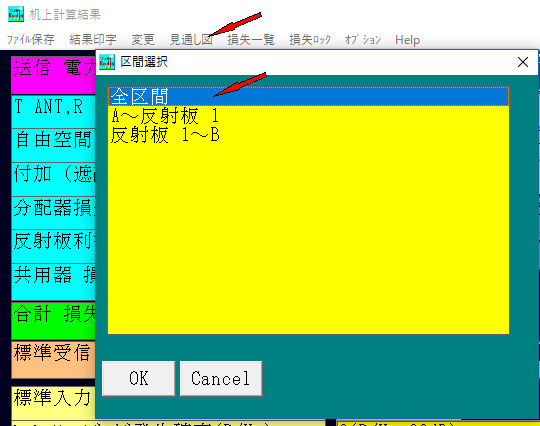

-2.プルダウンメニューの見通図をクリック、区間選定画面を表示
-3.全区間を選択し、ＯＫボタンをON
見通図が表示されます。

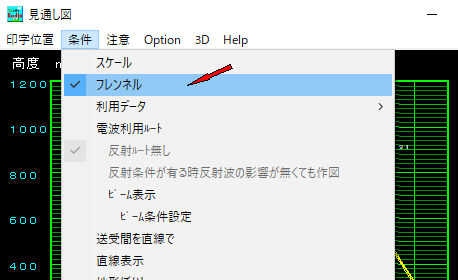

-4.フレンネルを表示
プルダウンメニューの条件->フレンネルをチェック

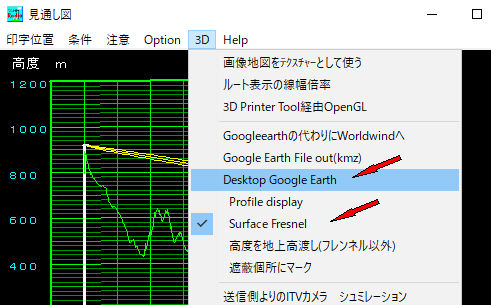

-5.サーフィスのフレンネル付きのGoogle Earthで３Ｄ表示
a.プルダウンメニューの３Ｄ->Surface Fresnelをチェック(サーフィスのフレンネル)
b.プルダウンメニューの３Ｄ->Desktop Google Earthをクリック
Google Earthでサーフィスのフレンネル付きの３Ｄ表示の系統図が表示されます。
２．効果
-1.フレンネルを表示例

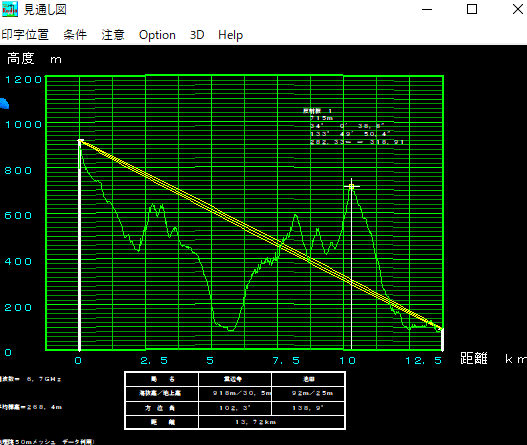

以前(2018年版以前)

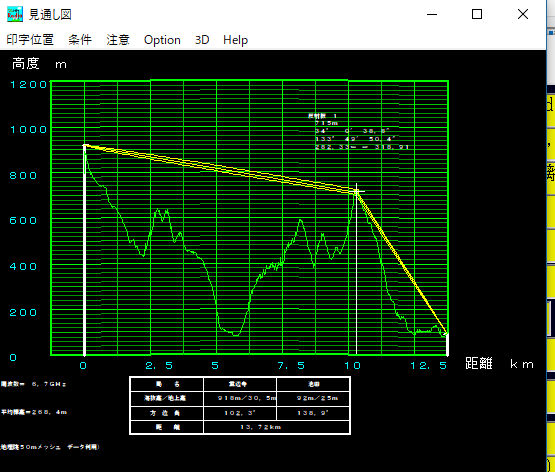

2019年版以降

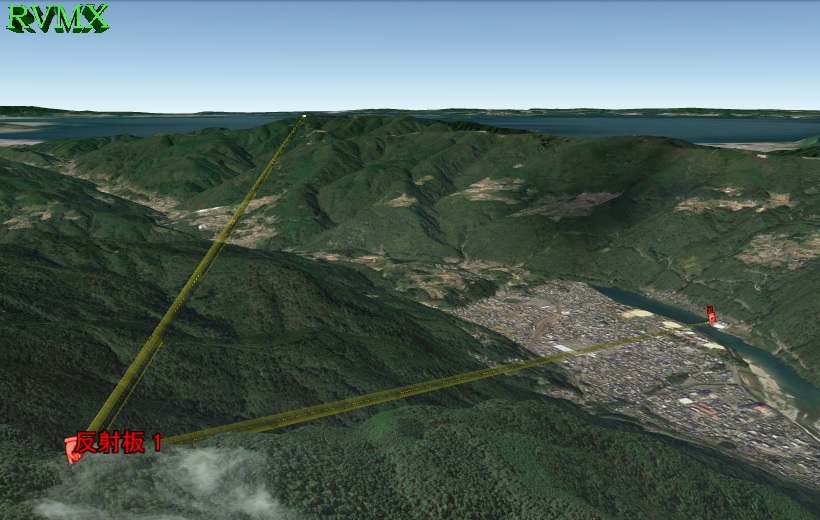

-2.サーフィスのフレンネル付きの３Ｄ表示例
３．注意
-1.Google Earthで３Ｄ表示にはディスクトップのGoogle Earth(無料)がインストールされている必要が有ります。
