３Ｄ空中線パターン

概要

　３Ｄ空中線パターンを作成する機能です。
　回線設計やサービスエリア評価の中に、データに水平・垂直パターンが付いていると、３Ｄ空中線パターンを作成する機能です。
　本機能は、2014年版以降で動作し、2014年版は試用期間となり、2015年版より正式機能と成ります。

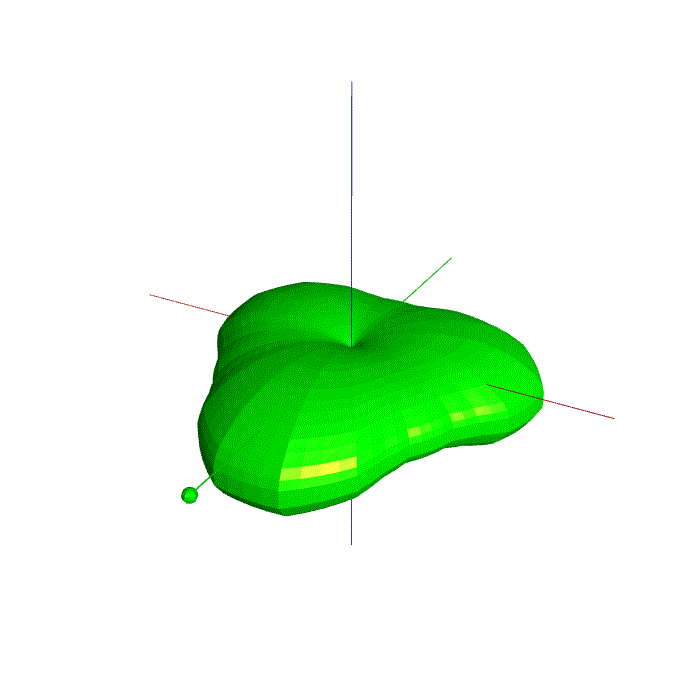

3EL八木3方向-15°チルト

１．利用方法

　−1.サービスエリア評価より

　　　a.サービスエリア評価を起動

　　　　　方法はサービスエリア評価を参照


　　　b.サービスエリア データの読み込み

　　　　　水平・垂直パターンが付いていると3D->Anttena Patternが有効となります。




　　　c.メニュー説明

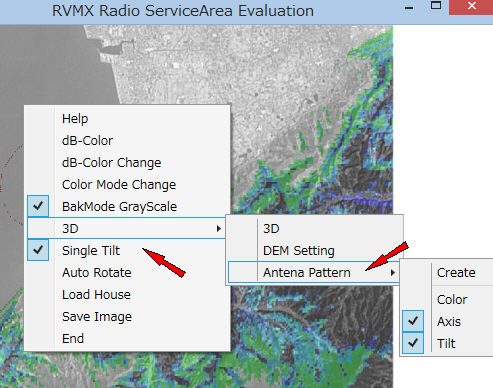

　　　　　　�@.Create　　　　3Dパターン作成開始。
　　　　　　�A.Color　　　　　　　〃　　の色指定
　　　　　　�B.Axis　　　　　　　 〃　　にＸ，Ｙ，Ｚ軸を作図。
　　　　　　�C.Tilt　　　　　　　 〃　　にチルトのかかった方向に線を表示。
　

　　　　�D.Single Tilt チルトの影響する方向が真方向のみ

　−２.回線設計より

　　　　　a.任意空中線パターン登録画面より
　　　　　　3D Patternをクリック




　　　　　b.条件設定画面より

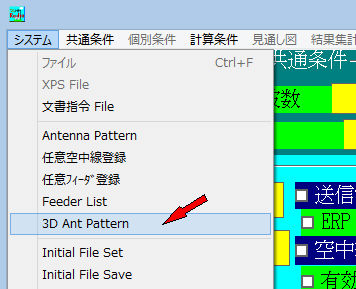

　　　　　　3D Ant Patternをクリック

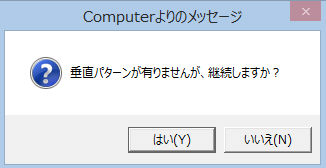

　　　　　c.垂直パターンが無いと、確認画面が出ます




---

２．結果表示

　　　　表示にはRVMX_OpenGL　Toolを使っています
　　　　画面操作はマウスやファンクションキーでできます(回転・拡大・縮小・移動)。
　　　　ファンクションキー等の機能はRVMX_OpenGLの画面操作を参考にして下さい

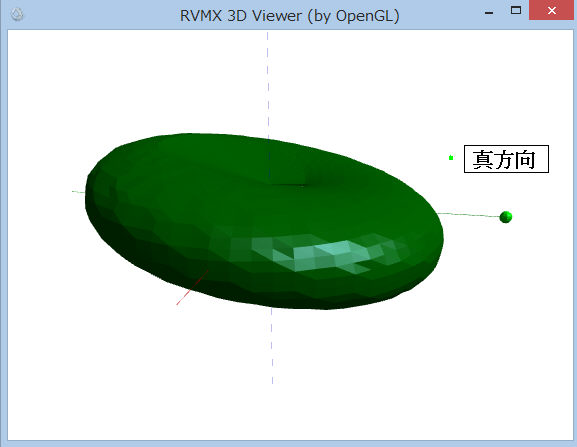

　　　　真方向の軸に小さい球が付いて識別している


---

３．結果例

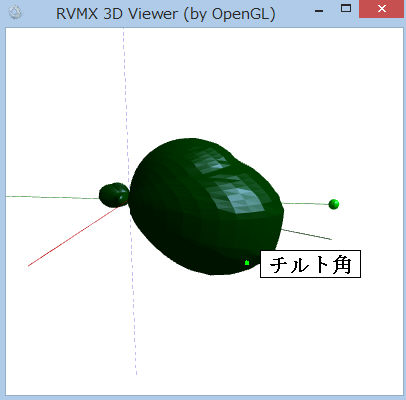

　　　　無指向空中線に-10チルトでシングルチルトの例


真方向へ全体が傾いている

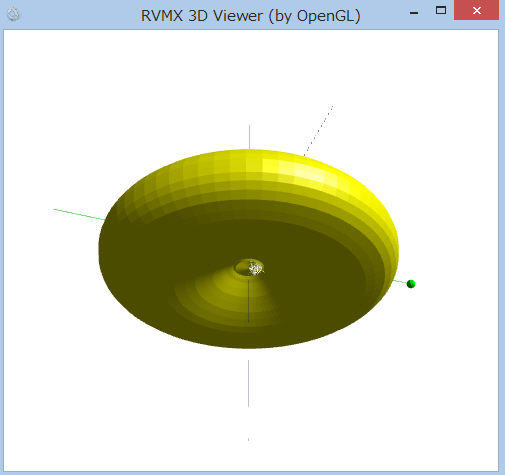

　　　　無指向空中線に-10チルトでシングルチルトOFFの例


全体が-10°傘状になっている

　　　　3EL八木空中線に-10チルトでシングルチルトの例


この場合はシングルチルトのON/OFFの影響は少ない(真方向以外減衰が大きいため)

　　　　また、上部で少し盛り上がっているのは、垂直パターンのデータのない個所で、近似している部分


---

４．その他

　　　基本機能(サービスエリア評価)


---

　　注意：.Net Framework4.0以上がインストールされている必要が有ります。


---
