概要
HTML5 3Dによるサービスエリア図・位置図・回線系統図の立体表示を行う参考機能です。
HTML5はブラウザによる表現を豊かにする新しい技術です、今年に入り最もユーザー数の多いIEもHTML5対応のIE9がリリースされました。
本機能はWeb等で簡単に配布可能なようにアドイン等を使わないで、単独で機能しIE9でも動作するCanvasを使って作成しています。
本機能はHTML5の3D検証用に作られたものですが、回線設計に参考機能として追加したものです。
2011年版以降で動作し、2011年版は試用期間となり、2012年版より正式機能と成ります。
１．利用方法
-1.住所や地名より

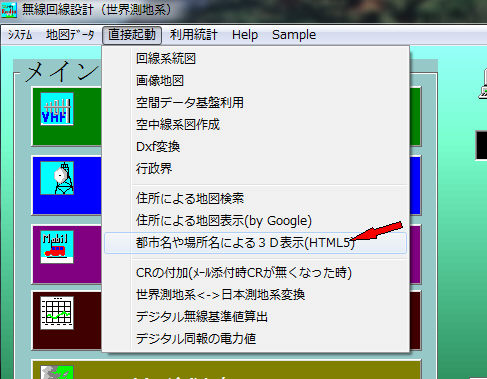

都市名や場所名による３Ｄ表示をクリック
目的の住所や都市名(英語・日本語可能)や場所名又は経度,緯度(例:33.2/132.123)を入力、及び/で半径(Km)指定をします
-2.画像地図より

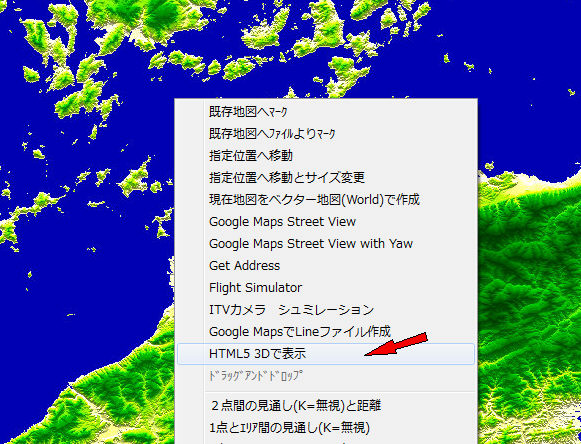

表示中の地図でマウスを右クリック->Html5 3Dで表示をクリック
地図全体・マウスでクリックした地点を選択

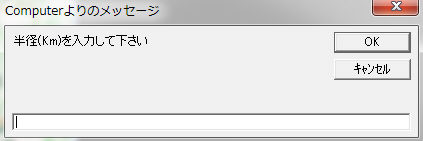

マウスでクリックした地点の時は半径を聞いてきます

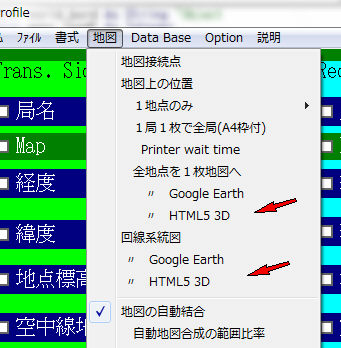

-3.見通図・位置図より３Ｄ位置図と３Ｄ回線系統図
局データを読み込んだ後、地図より選択
３Ｄ位置の時は、地図の位置のHTML5 3Dをクリック
３Ｄ回線系統図の時は、回線系統図のHTML5 3Dをクリック

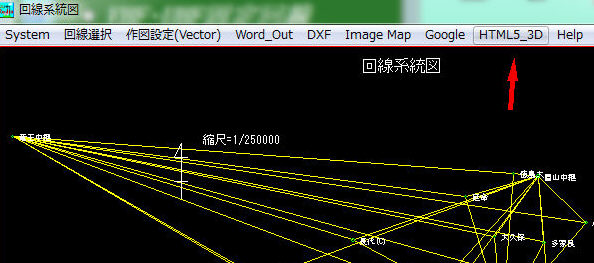

-4.回線系統図より
回線系統のデータ読込み後、HTML5_3Dをクリック
-5.サービスエリア評価より
<値href=./mobilsym3d.htm>３Ｄ表示後、HTML5をチェック

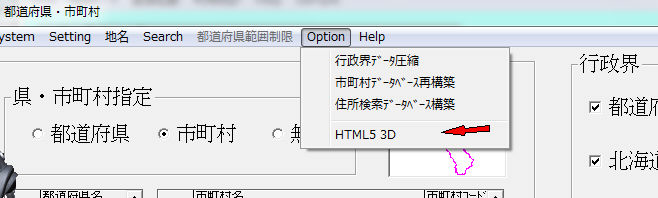

-6.行政界より
県や都市を選択後、OptionのHTML5 3Dをクリック
この機能は、ニ種類有ります。直接起動の時は、背景は衛星画像で境界の作図は有りません
画像地図のWindowsよりは、テキスチャー地図の種類は選択出来て、境界の作図も出来ます
２．DEM設定(地形の3D化用)

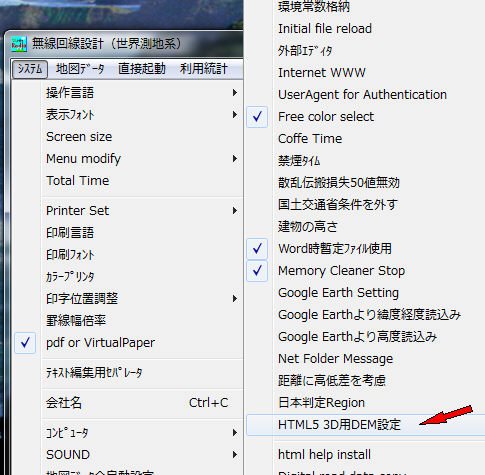

最初の画面で、システム->動作環境->HRML5 3D用DEM設定をクリック

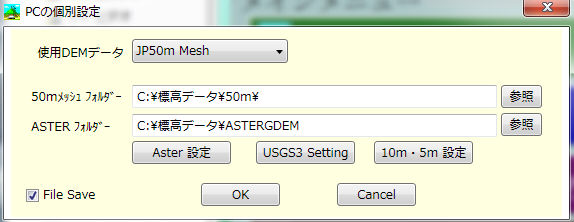

設定画面
-1.使用DEMデータ 地形を3D化する為のデータ(注意:海外で国土地理院のDEMデータは使えません)
-2.50mメッシュフォルダー 50mメッシュデータの格納フォルダー設定
-3.ASTERフォルダー ASTERデータの格納フォルダー設定
-4.Aster設定ボタン Asterの詳細設定
-5.USGS3 Settingボタン USGS3の詳細設定
-6.10m・5mボタン 10mメッシュ・5mメッシュの詳細設定
-7.File Saveチェック 作成HTMLファイル保存します。これにより配布が可能です(ファイルは複数と成る為、ZIPで一個にしています。)
-8.OKボタン 設定の確定
-9.Cancelボタン キャンセル
３．作成中画面
プログレスバーが表示されます。
４．操作
マウスで左右・上下の回転及びマウスホイールでカメラの接近・後退が出来ます
５．結果例

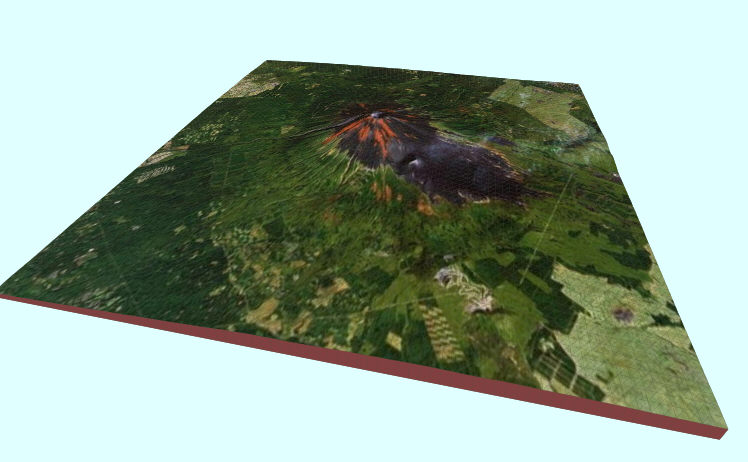

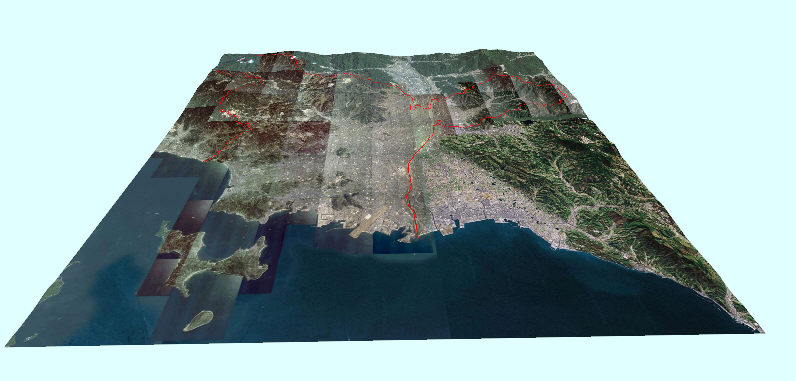

-1.富士山で指定した例，画像をクリックするとHTML5で表示されます(HTML5対応のブラウザが必要です)

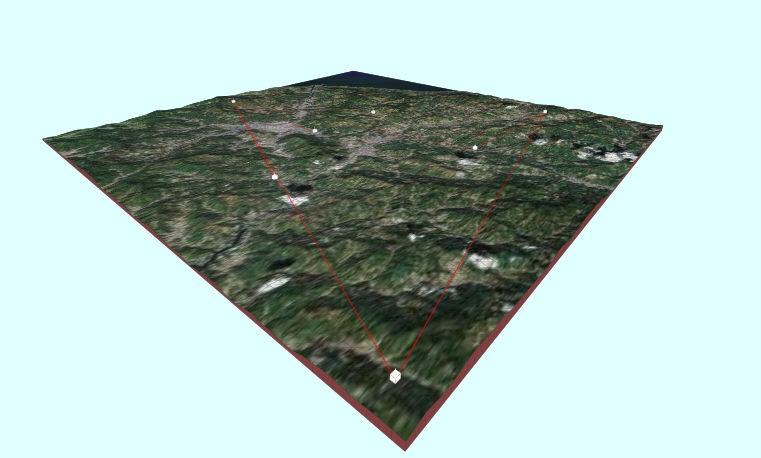

-2.回線系統の例，画像をクリックするとHTML5で表示されます(HTML5対応のブラウザが必要です)
-3.行政界の例，松山市で衛星画像に境界作図例
６．HTML5について
-1.対応ブラウザ
Google Chrome 3.0 以降、Safari 3.1 以降、Firefox 3.5 以降、Opera 10.5以降、Internet Explorer 9以降
-2.現在、IE9は仕様がまだ安定していない物については実装していない
-3.HTML5の3DとしてはWebGLも有るが、マイクロソフトはセキュリティ上有害であるとしてWebGLに反対の立場を取っている，よってIE9ではサポートされていない
-4.IE9でもPCがGPUに対応していないと、HTML5のCanvsが動作しないかもしれません?(GPU非対応のVistaのIE9で動作しないPCが確認されている)
７．WebGLについて
HTML5のCanvasより高速なWebGLは、今まで(2013/10/18)最もユーザー数の多いIEが対応していなかった為、対応していませんでした。
しかし、Windows8.1発売(2013/10/18)に合わせて、WebGL(GPU対応で高速・滑らかな3D)機能を追加(標準添付のIE11よりWebGL対応の為)
注意：.Net Framework3.0以上がインストールされている必要が有ります。
動作や表示にはHTML5対応のブラウザが設定されている必要が有ります。
