空中線パターンを半値角より自動作成

概要

　水平・垂直空中線パターンを半値角より自動作成する簡易機能です。
　　任意空中線で空中線パターンを半値角より自動作成する機能です。
　　但し、垂直パターンはサービスエリア時のみとなります。
　2014年版以降で動作し、2014年版は試用期間となり、2015年版より正式機能と成ります。


１．利用方法

　　　-1.任意空中線登録画面を開く
　任意空中線を選択し、利得登録時に　p　を入力するとパターン登録画面となります。

　-2.水平空中線パターン

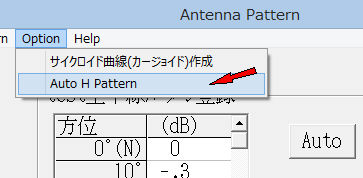

　　　　a.OptionのAuto H Patternをクリック


　　

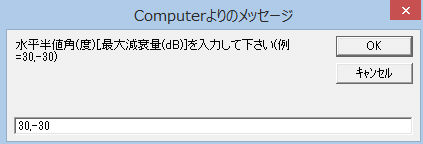

　　　　b.半値角と最大減衰量(dB)(省略可能)を入力

　　

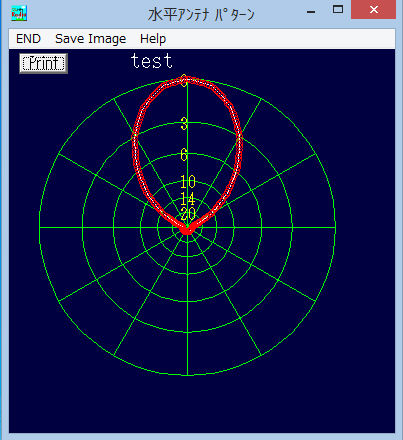

　　　　c.パターン確認 　　　　　H Patternをクリック


　　

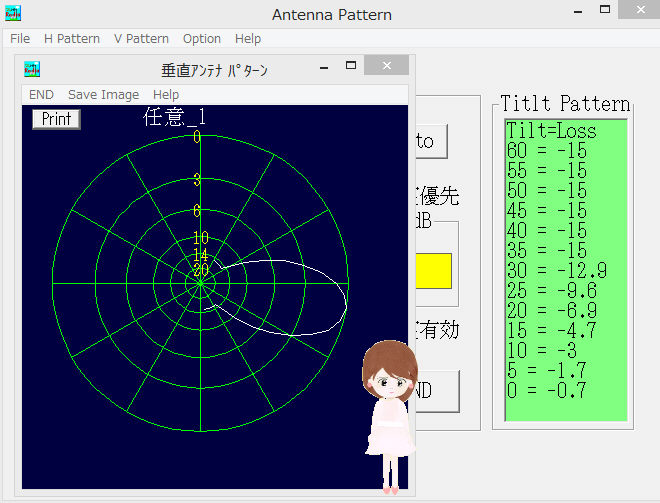

　-3.垂直空中線パターン(但し、サービスエリア時のみ)

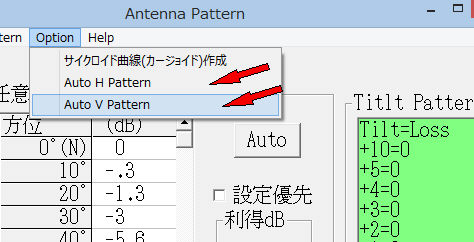

　　　　a.OptionのAuto V Patternをクリック


　　

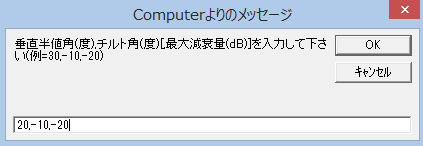

　　　　b.半値角とチルト角及び最大減衰量(dB)(省略可能)を入力

　　

　　　　c.パターン確認 　　　　　V Patternをクリック


　　

---

２．その他

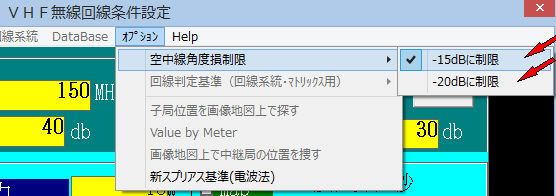

　　　　-1.パターン確認では下記の設定(空中角度損制限)の影響も受けます。


　　

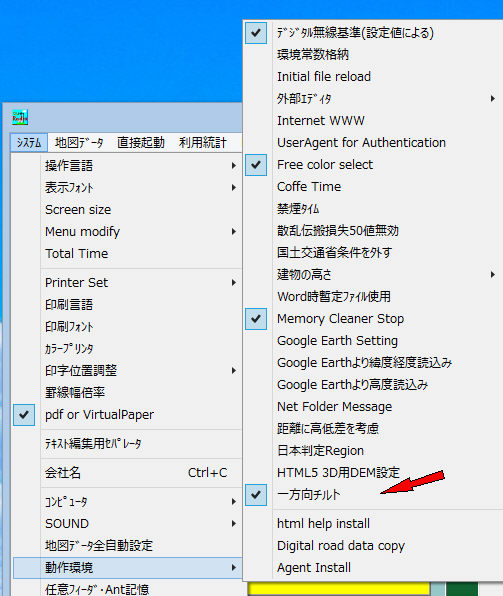

　　　　-2.垂直空中線パターンをサービスエリアに当てはめるとき下記の二つの方法があります。


　　

　　　　　a.全方位に影響　放送局や指向空中線を複数組み合わせた時等
　　　　　b.一方向に影響　一つの指向空中線の時
　　　　-3.サービスエリア評価ソフトに垂直空中線パターン評価機能を追加


---

　　注意：この機能は簡易機能の為、精度を上げるには空中線メーカのパターンデータより入力して下さい。


---
