回線設計のサービスエリア図の比較機能

概要

　回線設計のサービスエリア図の比較機能追加

　回線設計のサービスエリア図で、空中線の種類・高さ方向等の条件変更時の比較機能です。
　本機能は、2011年版以降で動作し、2011年版は試用期間となり、2012年版より正式機能と成ります。

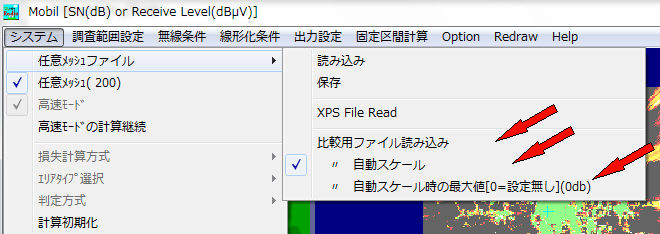

1.関連画面メニュー

　　　元になるサービスエリア図のファイル読み込み込んだ後，下記のメニューが表示されます




　　　-1.比較用ファイル読み込み->現在表示されているシュミレーションに対しての変化見る対象ファイル
　　　-2.　〃　自動スケール->スケールの自動と手動の切り替え
　　　-3.　〃　自動スケール時の最大値設定(微妙な変化を見たい時設定、0の時は制限なし)


2.使い方

　-1.サービスエリア図の画面で、元になるサービスエリア図のファイル読み込み

　-2.比較結果を表すスケールを選択(手動スケール/自動スケール)，現在スケールで良ければ、省略

　-3.自動スケールの時、最大値を設定(現在値で良ければ、省略)

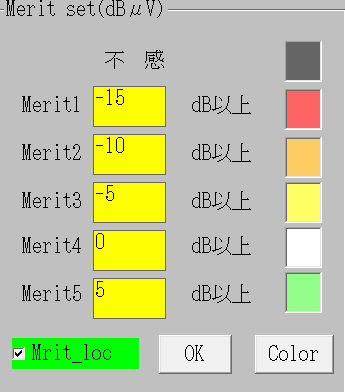

　-4.手動スケールの時、基準値を設定(現在値で良ければ、省略)

基準値変更より

　-5.次に比較するサービスエリア図のファイル読み込み

　-6.以降の操作は標準の操作(地図へ・保存等が出来ます)

3.手動スケール/自動スケール

　　　-1.手動スケール時の例




　　　-2.自動スケール時の例




4.例

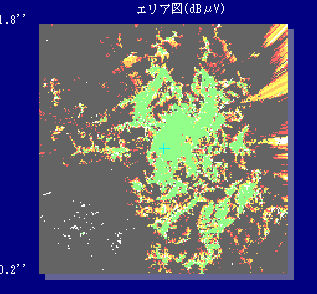

　　　-1.元のサービスエリアシュミレーション

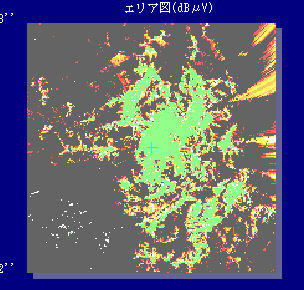

　　　-2.空中線を右へ5度回した変化を見たいサービスエリアシュミレーション




　　　-3.比較
　　　　二つのサービスエリアシュミレーションを比較しても変化が分かりづらい

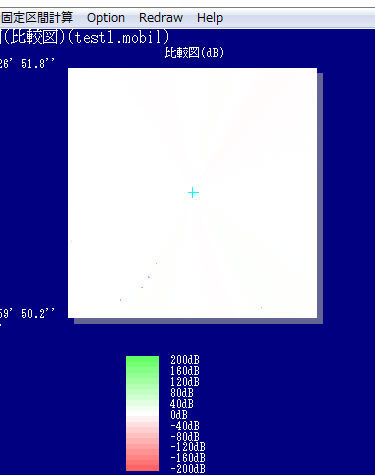

　　　　自動スケールで最大値制限なしの時の比較図

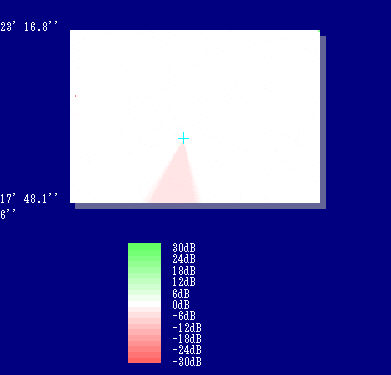

　　　　自動スケールで最大値制限を10dBとした時の比較図(少しの変化を拡大)




---

　　　注意：自動スケールの最大変化値は100dBまでです。
　　　　　　この機能は、同じシュミレーション範囲で同じメッシュ数の時のみ機能します。


---
