空中線の合成パターンの作り方(既成空中線の組み合わせによる)

1.VHF固定回線の条件設定画面より行う例

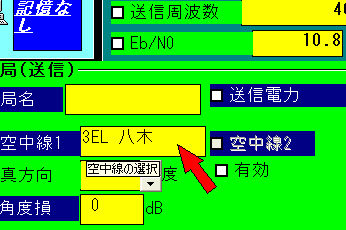

      空中線のtextboxをマウスデクリック

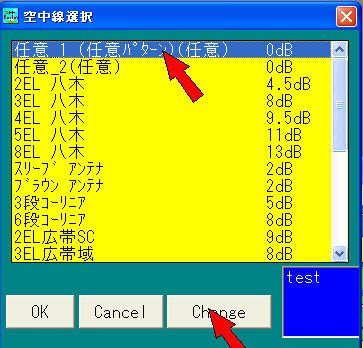

2.任意空中線を選択しChangeボタンをON

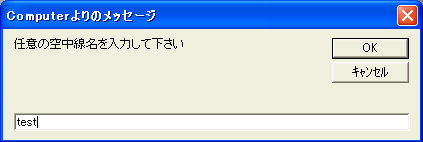

3.合成する空中線の名称を入力

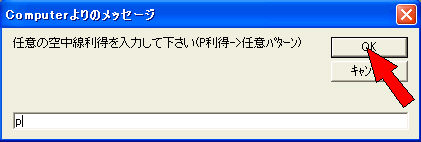

4.pを入力

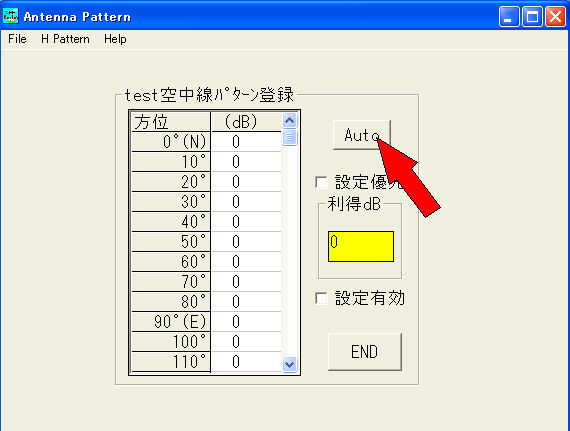

5.AutoボタンをON

  この画面で手動で数値入力による、パターン登録も出来ます

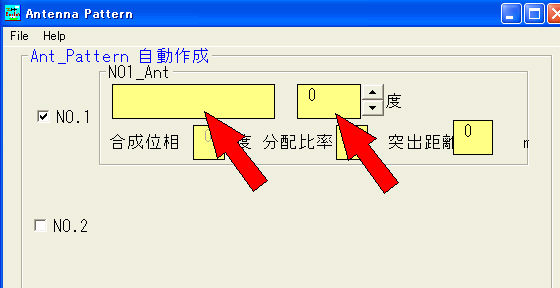

6.1本目の空中線を選択し取り付け角度を入力

  合成位相・電力分配比率・突き出し距離も設定できます

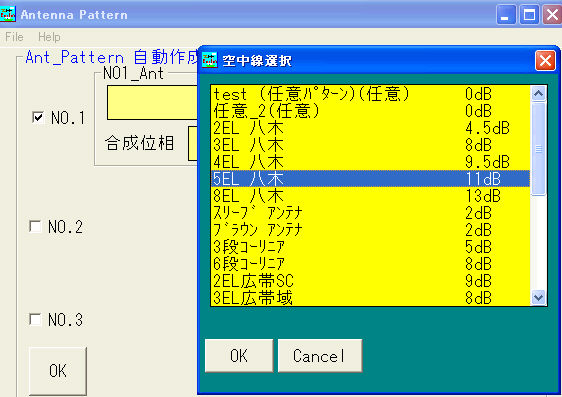

7.空中線選択

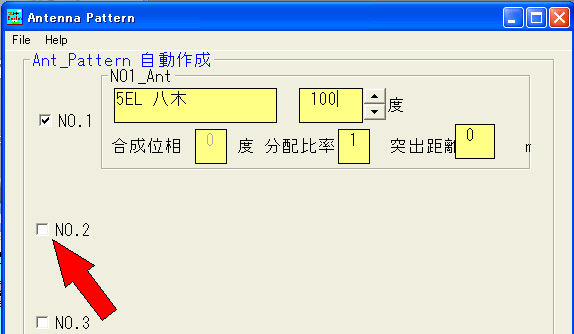

8.2本目をチェック

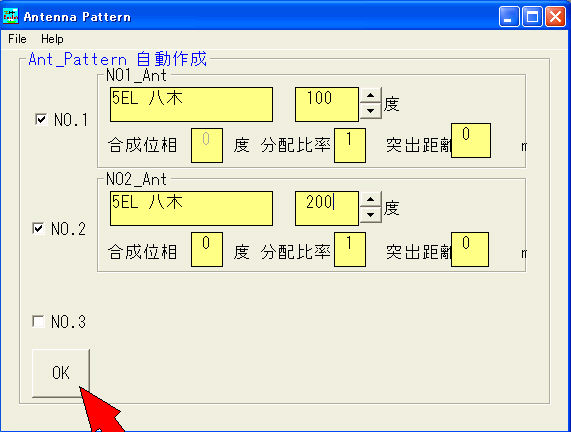

9.1本目と同じく入力(3本合成まで可能)し、OKをON



10.合成データが自動的に作成されます。

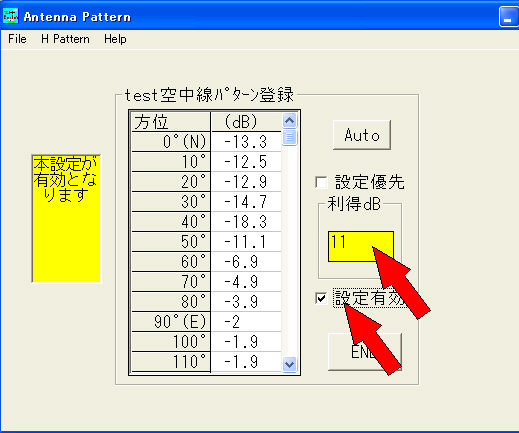

  利得を入力(合成した空中線の最大利得)、但しパターンには合成損失も加味されている為、合成器損失を別途設定する必要は有りません。

  設定有効をON

11.パターンの確認

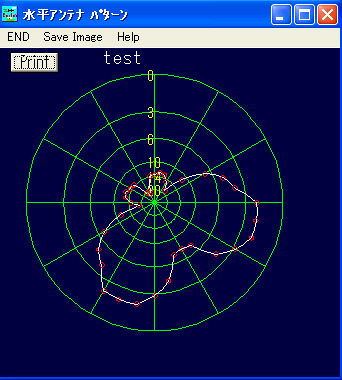

  H\PatternをONすることにより、現在のパターンが表示されます。
