25G無線LAN　回線設計(β版)

概要

　25G無線LANの回線設計(β版)を行う機能です。
　　以前の8GFWA・2.4G無線LAN・5G無線LANに大幅な機能追加(無線LANに降雨減衰などの機能)したものです。
　規格としては小電力データ通信システムの無線局の無線設備(無線設備規則49条の20第4号)が有りますが、要するに無線でLANを接続すると言うことで無線LANと呼んでいます。
　本説明は以前の18GFWA・2.4G無線LAN・5G無線LAN　回線設計説明に追加された機能の説明となります。
　本説明は25G無線LANで変更となった個所を中心に説明します。それ以外の説明は18GFWA・2.4G無線LAN・5G無線LAN　回線設計を参照してください。
　2019年版以降で動作し、2019年版は試用期間となり(継続利用は出来ますがサポートは2020/3/31までです)、2020年版より正式機能と成ります。


１．起動方法

　　　-1.回線設計の最初の画面より、サブメニューを選択
　　　　FWA/無線LAN・他を選択し、StartポタンをＯＮ


　　　　

　-2.サブメニューより選択

　　　　18GFWA/無線LANを選択し、ＯＫポタンをＯＮ


　　　　

　　　　18GFWA/無線LANがメニューに無い時は、メニューに登録
　　　　登録したい場所を選択し、Menu Setボタンを押して、候補より18GFWA/無線LANを選択


　-3.FWA・無線LAN　回線設計画面表示

　　　　

---

２．操作方法

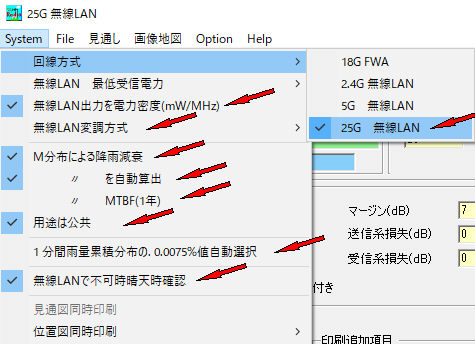

　　　-1.プルダウンメニュー
　　　　・System


　　　　

　　　　a.回線方式
　　　　　25G　無線LANを選択
　　　　b.無線LAN　最低受信電力
　　　　　良否判定用基準値設定

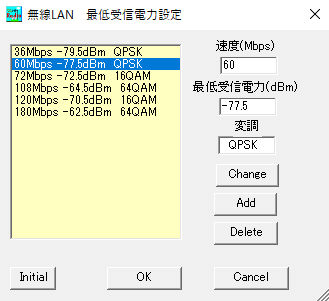

　　　　　�@.設定をクリックすると、下記画面で変更等が出来ます


　　　　25Gで変更となったのは変調式別の設定となります

　　　　　�A.有効　　設定を有効とします
　　　　c.無線LAN出力を電力密度(mW/MHz)　無線LAN出力を電力密度(mW/MHz)で入力

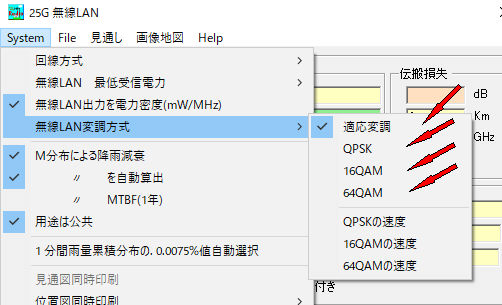

　　　　d.無線LAN変調方式


　　　　

　　　　　�@適応変調　　　　回線状況により変調方式を変更(QPSK・16QAM・64QAMより)
　　　　　�AQPSK　　　　　　QPSKに固定
　　　　　�B16QAM　　　　　 16QAMに固定
　　　　　�C64QAM　　　　　 64QAMに固定
　　　　　�DQPSKの速度　　　QPSK時の速度を設定(各メーカに対応の為)


　　　　

　　　　　�E16QAMの速度　　 16QAM時の速度を設定(各メーカに対応の為)
　　　　　�F64QAMの速度　　 64QAM時の速度を設定(各メーカに対応の為)
　　　　e.降雨減衰　　　　　降雨減衰関連
　　　　　e-1.Ｍ分布による降雨減衰　　　降雨減衰をＭ分布で算出
　　　　　e-2.　　　〃　　自動算出　　　Ｍ分布による降雨減衰で自動的に緯度経度より地域を特定し算出、OFFの時は確認画面が出ます。


　　　　

　　　　　e-3.　　　〃　　MTBF(1年)　　 Ｍ分布による降雨減衰でＭＴＢＦを1年とする
　　　　　e-4.用途は公共　　　　　　　　Ｍ分布による降雨減衰でＭ分布算出の条件で用途

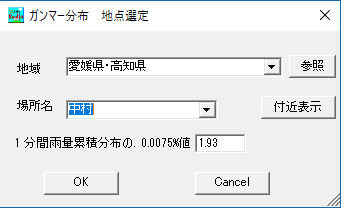

　　　　　e-5.1分間雨量累計分布の0.0075%値自動選択　　ガンマー分布による降雨減衰で、自動的に緯度経度より地域を特定し算出、OFFの時は確認画面が出ます。

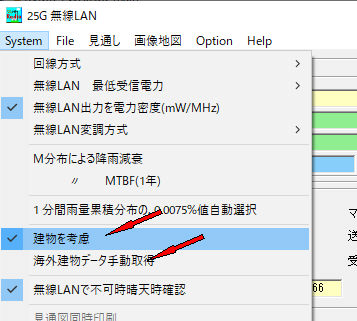

　　　　f.建物を考慮　　　　見通確認や見通図に建物の高さが追加されます。2019/4/12以降追加
　　　　　　　　　　　　　　日本国内はＲＶＭＸサーバーよりデータを自動取得します。


　　　　

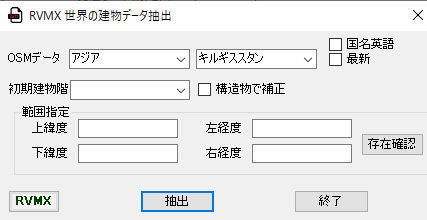

　　　　g.海外建物手動取得　海外やRVMXサーバー停止時はユーザーさんが国と範囲指定で取得できます。
　　　　　　事前に送信と受信の緯度経度を設定していると、それらが含まれる自動で範囲が設定されます。


　　　　

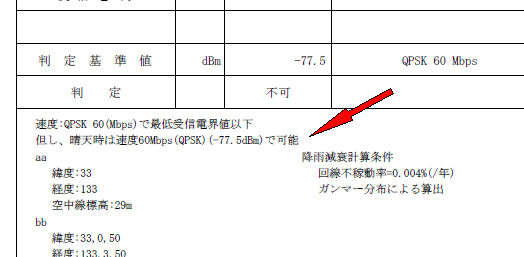

　　　　h.無線LANで不可時晴天時確認　　　降雨の影響で不可となったとき、晴天ではどうかの判定を行う


　　　　


　　　・File
　　　　　18GFWA・2.4G無線LAN・5G無線LAN　回線設計参照

　　　・見通し
　　　　　18GFWA・2.4G無線LAN・5G無線LAN　回線設計参照

　　　・画像地図
　　　　　18GFWA・2.4G無線LAN・5G無線LAN　回線設計参照

　　　・Option


　　　　

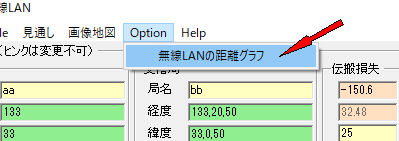

　　　　　a.無線LANの距離グラフ　　　　　受信地点を0より1.5倍の距離まで変更しグラフ表示。但し、全て見通しと仮定。

　　　・Help

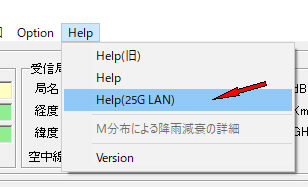

　　　　　Help 25G LAN　　　25G無線LANの説明


　　　　

　　　　　その他は18GFWA・2.4G無線LAN・5G無線LAN　回線設計参照


---

　　　-2.画面操作
　 　　　　a.FWAの時
　　　　　18GFWA・2.4G無線LAN・5G無線LAN　回線設計参照

　　　　b.無線LANの時
　　　　　�@.回線方式で25G　無線LANを選択
　　　　　�A.無線LAN　最低受信電力の設定確認
　　　　　�B.無線LAN出力を電力密度(mW/MHz)を選択
　　　　　�C.無線LAN変調方式を設定
　　　　　�D.降雨減衰関連の設定
　　　　　�E.無線LANで不可時晴天時確認
　　　　以降は5G以下の無線LANに同じ操作です。
　　　　　�F.周波数の確認、必要が有れば変更
　　　　　�G.送信局及び受信局の局名・緯度経度・空中線高度(標高/地上高)を入力
　　　　　�H.無線条件の設定(送信電力・空中線名・空中線絶対利得・フィーダ他損失・マージン)
　　　　　�I.計算ボタンON
　　　　　�J.印刷追加項目設定
　　　　　�K.見通図同時印刷か確認
　　　　　�L.目的の出力ボタンをON


---

３．環境設定

　　　　-1.DEM環境設定
　　　　　18GFWA・2.4G無線LAN・5G無線LAN　回線設計参照

　　　　-2.初期条件設定
　　　　　回線方式で25G無線LANを選択時に設定する、初期諸元を変更できる機能です。
　　　　　ルートフォルダーにlan25gini.configを配置、中身は下記の通りです。
　　　　　　tag=送信空中線利得(dBi)
　 　　　　　　rag=受信空中線利得(dBi)
　 　　　　　　tat=送信空中線名称
　 　　　　　　rat=受信空中線名称
　 　　　　　　tfl=送信フィーダ損失(dB)
　 　　　　　　rfl=受信フィーダ損失(dB)
　 　　　　　　lmd25=速度,最低受信電界(dBm),変調方式&速度,最低受信電界(dBm),変調方式&・・・・
　　　　　　　　　例　36,-79.5,QPSK&60,-77.5,QPSK&72,-72.5,16QAM


---

４．結果例

　　　　-1.適応変調でＭ分布降雨減衰でのpdf出力例

　　　　-2.適応変調でガンマー分布降雨減衰でのpdf出力例

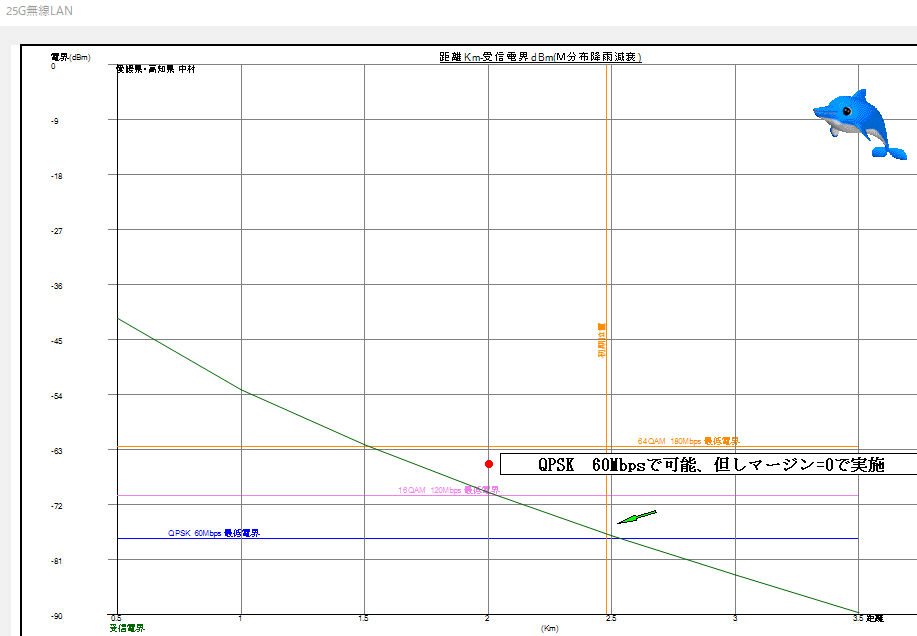

　　　　-3.適応変調でＭ分布降雨減衰のグラフ表示例


　　　　Ｍ分布降雨減衰の地域名も出ます。

　　　　-4.適応変調でＭ分布降雨減衰及び無線LANで不可時晴天時確認のグラフ表示例


　　　　Ｍ分布降雨減衰の地域の切り替えも確認できます。

---

５．その他

　　　　本機能は現在β版で評価中です。
　　　　25G無線LANで現在確認出来たメーカはJRCと日立国際です。
　　　　しかし、日立国際は詳細(変調方式や必要最低電界値)を明らかにしていません。(インフラ設備に使うには不向き)
　　　　JRCは詳細を出しています。しかし、文章からすると同じような仕様ではと思われます。
　　　　また、ARIBからは小電力データシステム／広帯域移動アクセスシステム(ARIB STD-T83)として規格が有ります。


---

６．関連説明

　　　　-1.18Ｇ　ＦＷＡ
　　　　-2.18GFWA・2.4G無線LAN・5G無線LAN　回線設計
　　　　-3.25G無線LAN　回線設計
　　　　-4.60G無線LAN 回線設計の現状
　　　　-5.6G無線LAN　回線設計・フェイズドアレイ空中線設定(2024年版での追加機能)


---

　　注意：.Net Framework4.5以上がインストールされている必要が有ります。


---
