概要

　全世界対応行政界・道路・河川地名等の抽出ツールβ版で回線設計やRVMX_GISViewerでの利用を可能にします。

　　日本国内では国土地理院のデータで色々機能はありますが、海外ではあまり有りませんでした。
　　そのため、今回全世界対で地図上に希望の行政界・道路・河川地名等をOSMより抽出・描く機能です。
　　回線設計とRVMX_GISViewerよりの動作は2018年度以降となります。正規版は2019年版よりの予定です(2018年版は試用機能です。)
　　　　

１．使い方(Toolの起動)

　　　-1.回線設計よりのツールとして起動

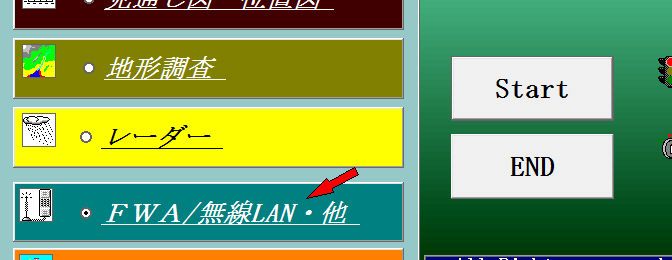

　　　　a.回線設計の最初の画面より、サブメニューを選択
　　　　　FWA/無線LAN・他を選択し、StartポタンをＯＮ
　　　　

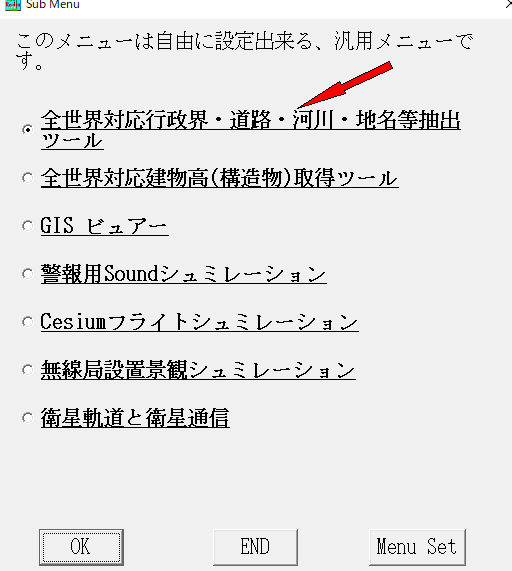

　　b.サブメニューより選択

　　　　全世界対応行政界・道路・河川地名等抽出ツールを選択し、ＯＫポタンをＯＮ
　　　　
　　　　全世界対応行政界・道路・河川地名等抽出ツールがメニューに無い時は、メニューに登録
　　　　登録したい場所を選択し、Menu Setボタンを押して、候補より全世界対応行政界・道路・河川地名等抽出ツールを選択
　　　　c.以降はTool操作説明を参照
　　　-2.RVMX_GISViewerよりToolとして利用

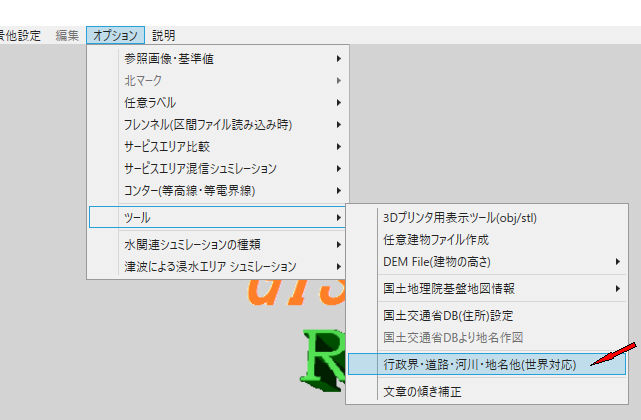

　　　　a.RVMX_GISViewerの画面より、オプション->ツール->行政界・道路・河川地名他(世界対応)をクリック。
　　　　b.以降はTool操作説明を参照
　　　　
　　　-3.RVMX_GISViewerよりＧＩＳデータ入力として利用
　　　　a.事前に必要エリアの地図を表示してください。

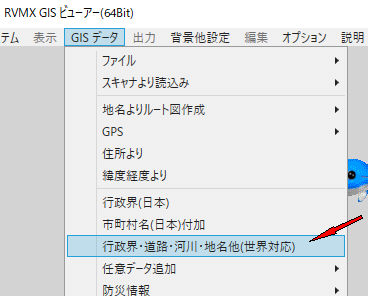

　　　　b.RVMX_GISViewerの画面より、GISデータ->行政界・道路・河川地名他(世界対応)をクリック。
　　　　
　　　　c.以降はTool操作説明を参照。但し、この時は、緯度経度と出力先は固定されます。

２．Tool操作説明

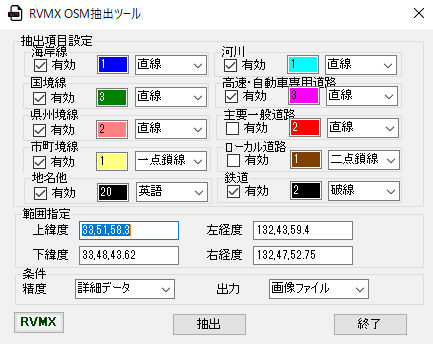

　　　-1.初期画面
　　　　緯度経度は設定済みの例
　　　　a.抽出項目設定
　　　　　a-1.海岸線
　　　　　　a-1-1.有効　　　　海岸線抽出
　　　　　　a-1-2.色と線幅　　色はダブルクリックで変更・線幅は数値入力
　　　　　　a-1-3.線種　　　　直線・破線・一点鎖線・二点鎖線
　　　　
　　　　　a-2.国境線
　　　　　　有効・色と線幅・線種　海岸線に同じ
　　　　　a-3.県州境線
　　　　　　有効・色と線幅・線種　海岸線に同じ
　　　　　a-4.市町境線
　　　　　　有効・色と線幅・線種　海岸線に同じ
　　　　　a-5.地名他　　　　　地名・公共施設名・商店名等
　　　　　　a-5-1.有効　　　　海岸線抽出
　　　　　　a-5-2.色とサイズ　色はダブルクリックで変更・フォントサイズは数値入力
　　　　　　a-5-3.言語　　　　英語・日本語・フランス語・スペイン語・他
　　　　
　　　　　a-6.河川　　　　　　河川・運河・水路・池・貯水池等
　　　　　　有効・色と線幅・線種　海岸線に同じ
　　　　　a-7.高速・自動車専用道路
　　　　　　有効・色と線幅・線種　海岸線に同じ
　　　　　a-8.主要一般道　　　国道・県道等
　　　　　　有効・色と線幅・線種　海岸線に同じ
　　　　　a-9.ローカル道路　　上記以外の道路・路地・農道等
　　　　　　有効・色と線幅・線種　海岸線に同じ
　　　　　a-10.鉄道　　　　　 新幹線・鉄道・私鉄・路面電車・モノレール等
　　　　　　有効・色と線幅・線種　海岸線に同じ
　　　　b.範囲指定
　　　　　e-1.上緯度　　　　　　上端の緯度指定
　　　　　e-2.下緯度　　　　　　下端の緯度指定
　　　　　e-3.左経度　　　　　　左端の経度指定
　　　　　e-4.右経度　　　　　　右端の経度指定
　　　　　e-5.コンテキストメニュー　　余白部分でマウスの右ボタンクリックで出てきます。
　　　　
　　　　　　e-5-1.都市名/半径Km　都市名(英語・日本語)/半径Kmを入力して範囲を設定
　　　　　　e-5-2.画像地図より　既存地図(緯度経度付き地図)を読み込み範囲を設定
　　　　　　e-5-3.クリア　　　　設定をクリア
　 　　　　c.条件
　　　　　c-1.精度　　　　　　　抽出の細かさ精度
　　　　
　　　　　c-2.出力　　　　　　　結果の出力先指定
　
　　　　
　　　　d.抽出　　　　　　　　　設定項目を抽出を開始します。時間がかかります。(抽出操作を参照)
　　　　e.終了　　　　　　　　　本ソフトの終了

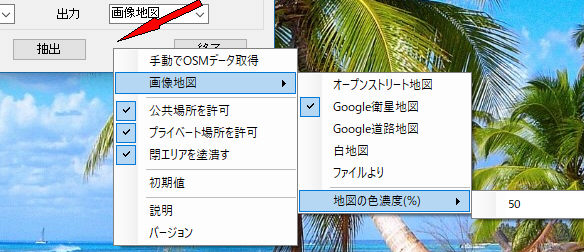

　　　　f.コンテキストメニュー　　余白部分でマウスの右ボタンクリックで出てきます。
　　　　
　　　　　f-1.手動でOSMデータを取得　エリアと国を指定して取得(手動でOSMデータを取得操作を参照)
　　　　　f-2.画像地図　　　　　画像地図で表示の時の背景地図指定(画像地図で表示操作を参照)
　　　　　　f-2-1.オープンストリート地図　OSM地図
　　　　　　f-2-2.Google衛星地図　　　　　GoogleMapの衛星地図
　　　　　　f-2-3.Google道路地図　　　　　GoogleMapの道路地図
　　　　　　f-2-4.白地図　　　　　　　　　白地図
　　　　　　f-2-5.ファイルより　　　　　　緯度経度付き既存地図
　　　　　　f-2-6.地図の色濃度(%)　　　　 背景地図の濃度(%)
　　　 　　　　　f-3.公共場所を許可　　地名で公共建物等を抽出許可
　　　　　f-4.プンイベート場所を許可　〃　で商店・病院等を抽出許可
　　　　　f-5.閉エリアを塗潰す　池・貯水池等の閉エリアを塗潰す
　　　　　f-6.初期値　　　　　　抽出項目の初期設定値に戻す。
　　　　　　　　　　　　　　　　初期値はファイルで指定もできます、情報が必要な方はmailでご連絡下さい。
　　　　　f-7.説明　　　　　　　本説明
　　　　　f-8.バージョン　　　　バージョン表示
　　　-2.抽出操作
　　　　　a.出力先により2#e.の時はファイルの設定画面が出てきます。画像地図表示の時は出てきません。

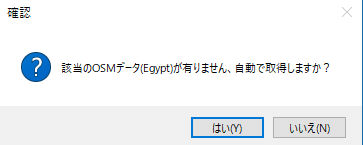

　　　　　b.該当エリアのデータが無いと自動的Y取得する核確認画面が出てきます。有る時は出てきません(d.へ進みます)。
　　　　
　　　　　c.はいを押すと、時間がかかります(お使いの回線速度により大きく違います)が、プログレスバーが出て進捗を表示します。
　　　　

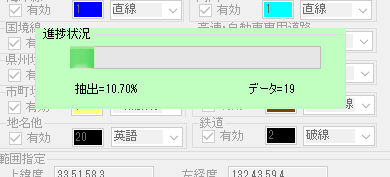

　　　　　d.抽出中のプログレスバーが出て進捗を表示します。時間がかかります(範囲や項目数により違います)。
　　　　
　　　　　e.出力先が画像地図表示の時は、地図が表示されます。

３．画像地図表示

　　　　

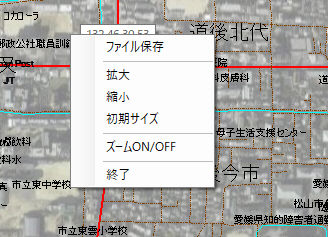

　　　-1.コンテキストメニュー　　余白部分でマウスの右ボタンクリックで出てきます。
　　　　
　　　　a.ファイル保存　　　　地図画像として、緯度経度付きで保存します。回線設計などで既存地図として利用できます。
　　　　b.拡大　　　　　　　　マウスの位置を中心に表示範囲を拡大します。
　　　　c.縮小　　　　　　　　　　　　〃　　　　　表紙範囲を縮小します。
　　　　d.初期サイズ　　　　　最初のサイズに戻します。
　　　　e.ズームON/OFF　　　　地図の表示方法の変更
　　　　f.終了　　　　　　　　地図を閉じます。
　　　-2.緯度経度と高さ確認(Zoom　OFFの時有効)
　　　　　マウスを目的の位置に持っていくと緯度経度が表示されます。
　　　　

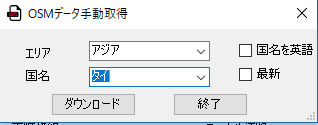

４．手動でOSMデータを取得操作

　　　　
　　　-1.エリア　　　　　国のエリアを指定(アジア・ヨーロッパ等)
　　　　

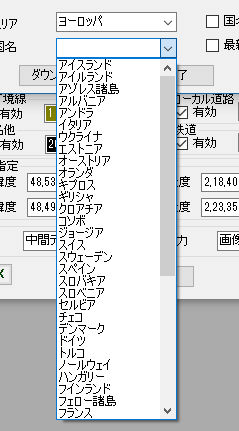

　　　-2.国名
　　　　
　　　-3.国名を英語　　　国名は英語の方がわかりやすい時が有るため
　　　-4.最新　　　　　　既に取得済みでも、強制的に妻子を取得
　　　-5.ダウンロードボタン　取得開始

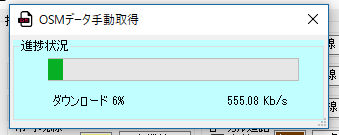

　　　　　　　　　　　　 開始すると、時間がかかります(国や回線速度により差が有ります)が、プログレスバーが表示されます。
　　　-6.終了　　　　　　Windowを閉じる

５．結果例

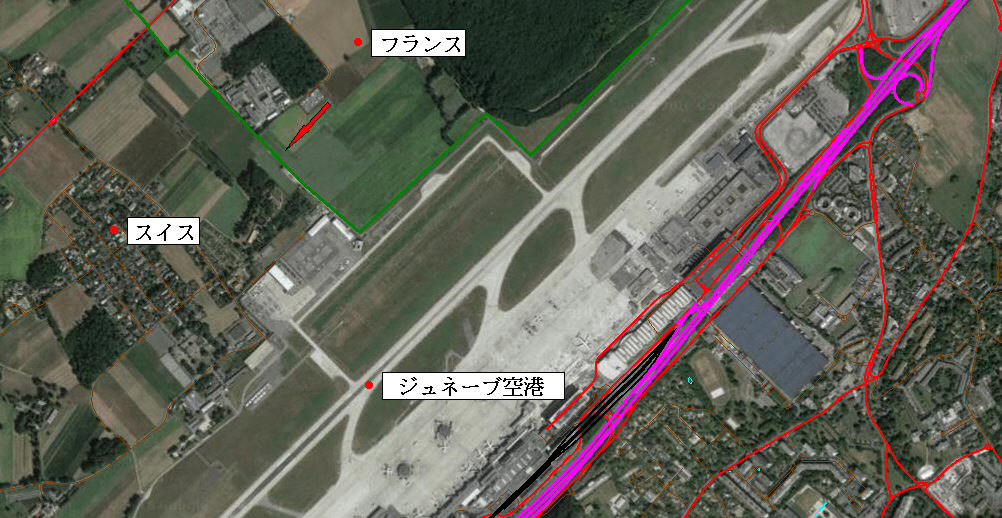

　　　-1.国境線の抽出例
　　　　ジュネーブ空港の横でフランスとスイスの国境線

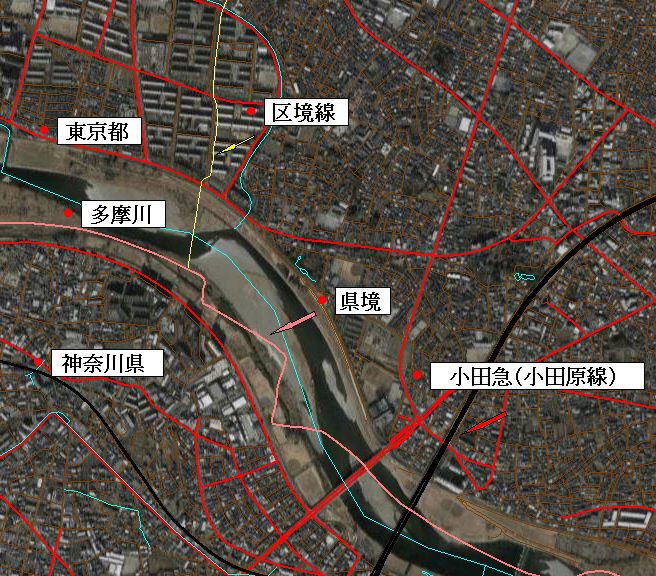

　　　-2.東京都と神奈川県の県境や区境の表示の例
　　　　

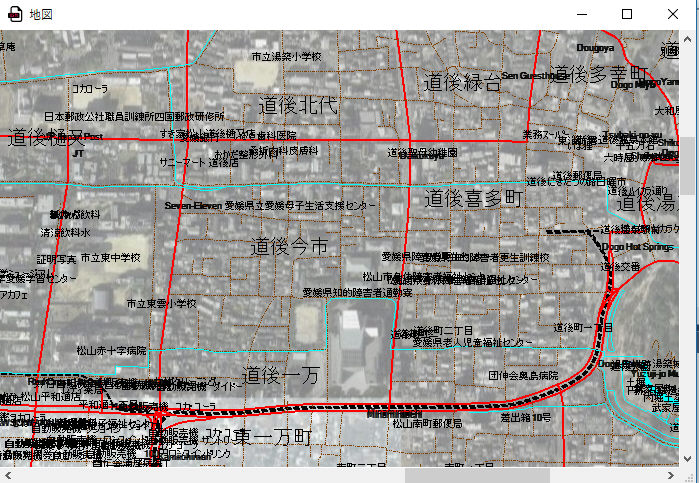

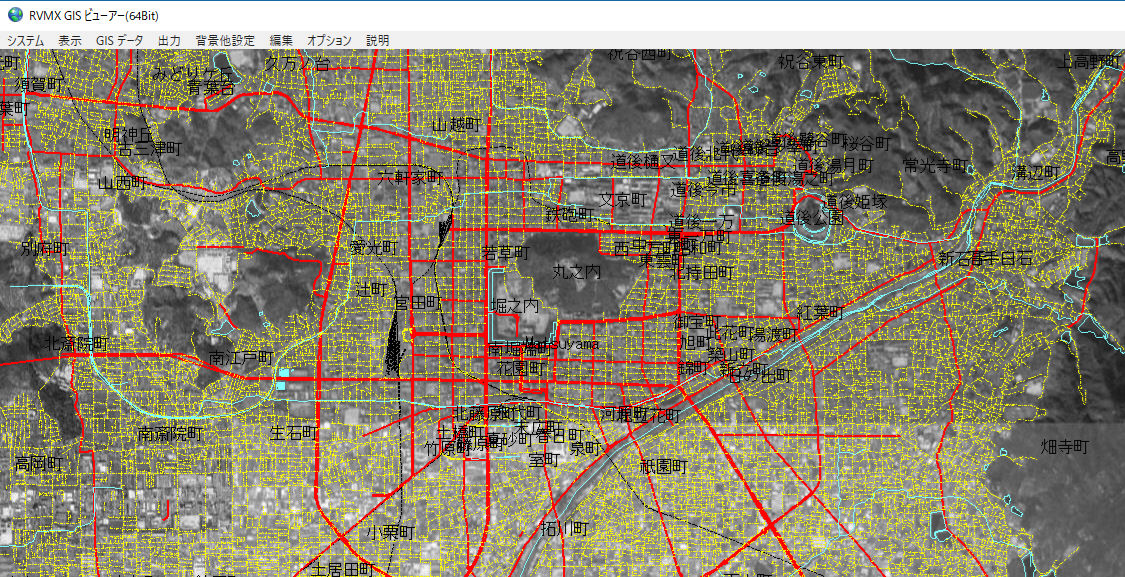

　　　-3.松山市をRVMX_GISViewerで抽出し表示の例
　　　　

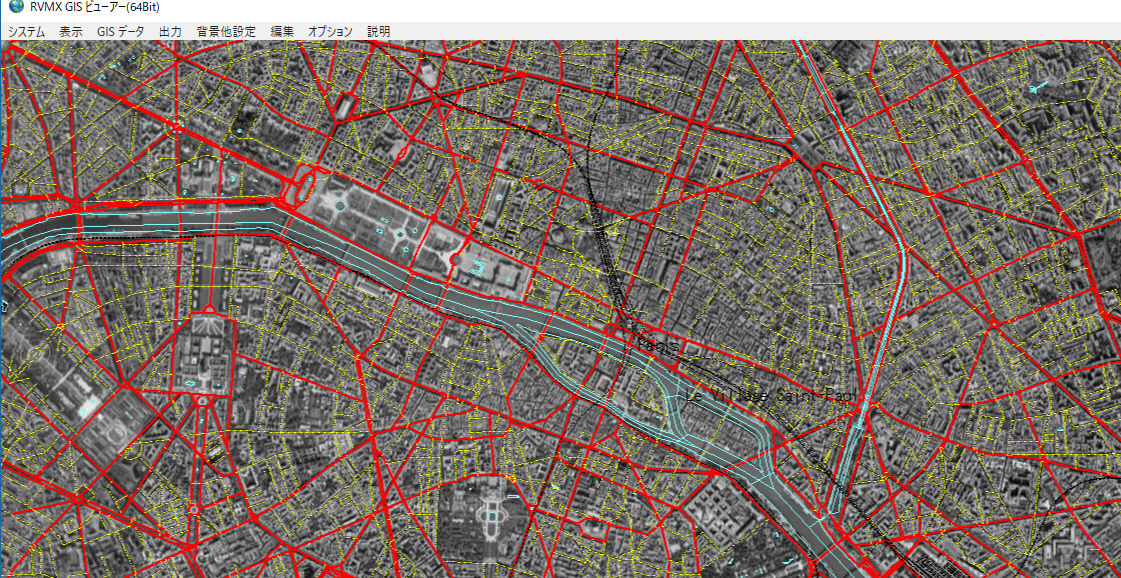

　　　-4.パリをRVMX_GISViewerで抽出し表示の例
　　　　

６．その他

　　　　-1.OSMデータは登録者や国により違いが有るため、完全には全世界同じようにはいかないと思います。
　　　　-2.OSMデータ適宜更新されているので、出来るだけ最新をお使い下さい。
　　　　-3.範囲を大きくすると、データ量が増えてメモリーオバーとなり動作エラーや動作しないことが有ります。
　　　　-4.インターネットは使えることが必要です。
