RVMX glTFクラスβ版のご紹介（参考）

概要

　RVMX glTFクラスβ版を参考機能として提供します。

　　最近WebGL対応などでオンライン用途としての3Dモデルファイルが注目を浴びてきた、glTF(GL Transmission Format) にRVMX_glTFクラスとして対応しました。
　　但し、RVMX_glTFクラス単独での提供は有りません、RVMX製ソフトに組み込んでの提供となります。
　　機能はRVMX_colldaクラス(dae3Dモデルファイル)に準拠(内容は非公開)しています。RVMX_colldaクラスの紹介として無線局3Dシュミレーションが有ります。
　　RVMX_glTFクラスの機能紹介として,無線局3Dシュミレーションへ組み込みCesiumで動作させました。
　　但し、CesiumはgoogleEarthに比べて、建物などの表現が見劣りします。
　　しかし、Googleは機能の有料化等の問題が有りますが、Cesiumはライセンス等の問題が無いためCesiumとしました。
　サンプル
　　一部の機能はRVMXサーバーの支援を受けています。よって、RVMXサーバーの停止時は機能しない事が有ります
　　2021年度は試用とします、正規版は2022年版よりの予定です


１．立ち上げ方

　　　　a.回線設計よりの起動方法

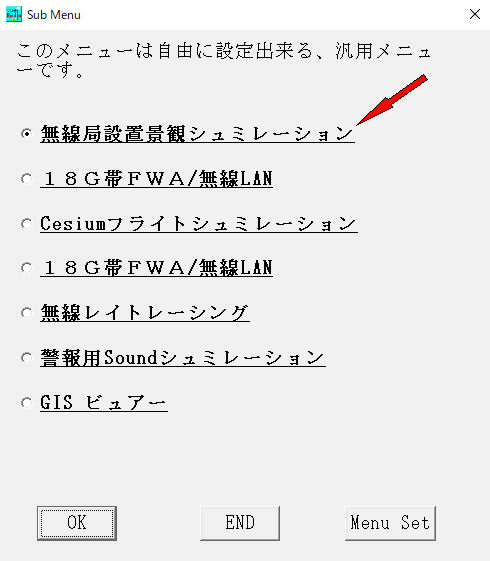

　　　　　　サブメニュー、より起動
　　　　b.無線局景観シュミレーションをチェック




---

　　　　

２．使い方（概略）

　　　基本的な使い方は、< a href=http://rvmx.net/vitemiyauchi/inthelp/tools/rssim/rsshelp.htm target="new">無線局3Dシュミレーションを参照願います。
　　　glTFに関連する項目のみを説明します。
　　　-1.glTFの設定
　　　　a.プルダウンメニュー。

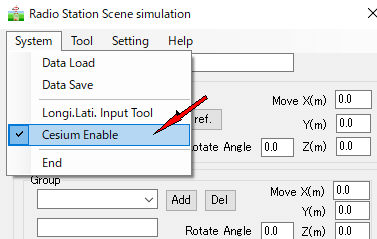

　　　　　System->Cesium Enableをチェック

　　　-2.出力




　　　　a.Saveボタン　　　拡張子.glbの3Dモデルファイルとして保存します。
　　　　　　　　　　　　　確認には、Windows10標準搭載の3Dビューワ等で見えます。他の3D関連ソフトでも確認できます。但し、glTF2.0対応のものに限ります。

　　　　b.Cesium Testボタン　CesiumをEdgeにて確認します。

　　　　注意、CesiumをEdgeによる表示では、マティリアル(質感など)の表現が3Dビューワより劣ります。


---

３．出力例

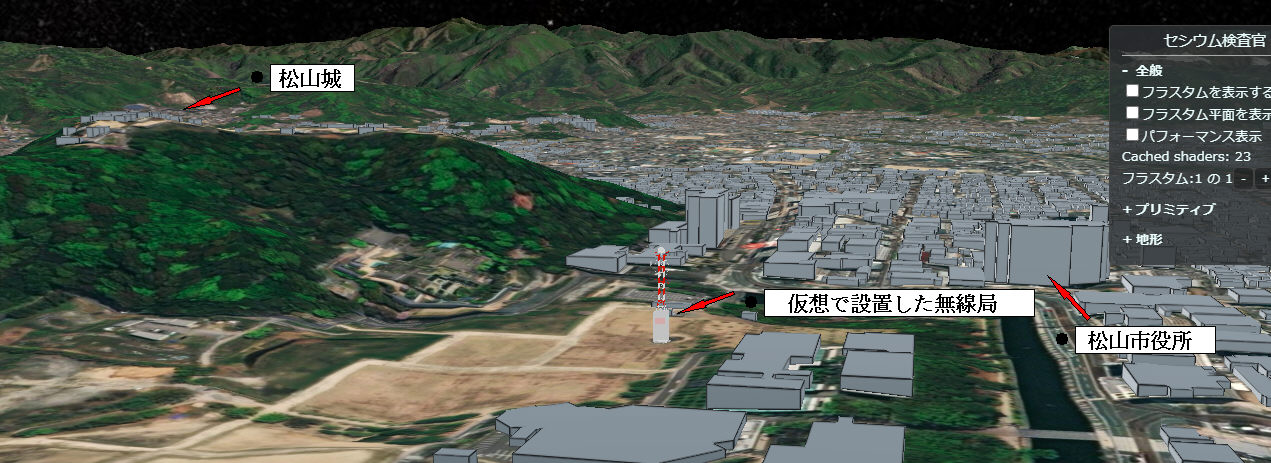

　　　-1.松山市の堀之内公園に仮想無線局を設置した例


CesiumをEdgeにて確認

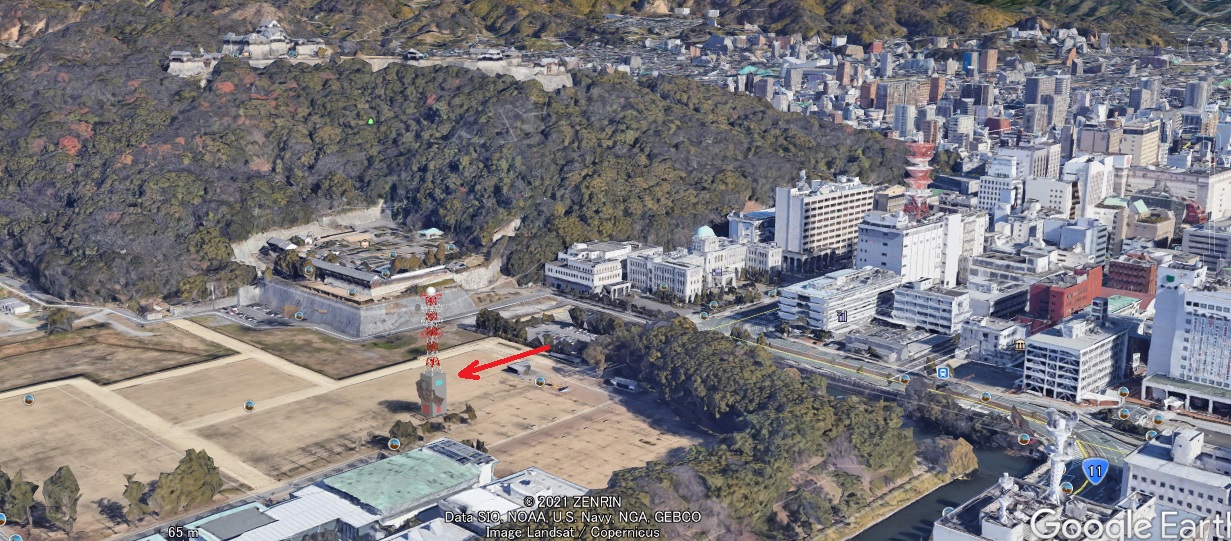

参考にCesium EnableをチェックをOFFとし、GoogleEarthにての例

　　　-2.glbファイルとして出力し、Windows10標準搭載の3Dビューアで確認例

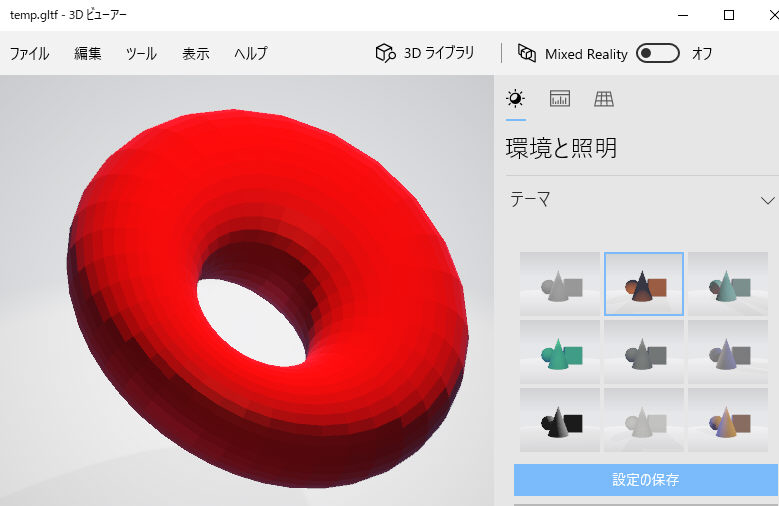

リングを赤色で作成例

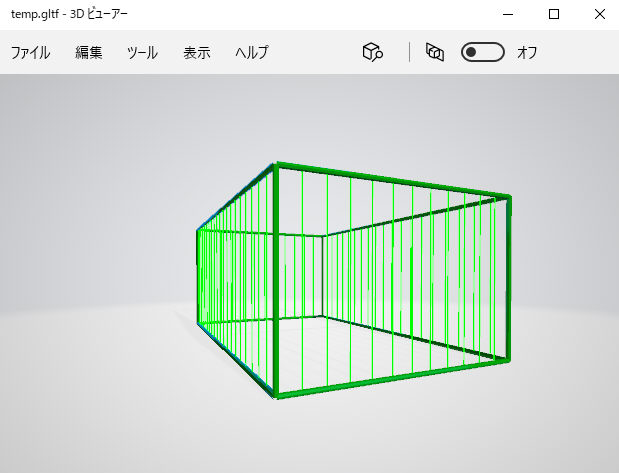

フェンスを緑色で作成例

---

４．その他

　　　本クラスはβ版で、開発途中のもので、GoogleEarrhで動作してもCesiumで動作しないものも有ります。
　　　この操作には３次元の一般的な知識が必要です。
　　X=東西方向、Y=南北方向,Z=上下方向、回転->移動、回転移動はX->Y->Zの順となっています
　　　Chボタンは変更を意味します
　　

---

５．関連Help

　　　-1.RVMX_colldaクラス利用の無線局3Dシュミレーション


---

６．注意

　　　-1.現在は画像によるテキスチャ貼り付けは未対応(開発中)です。
　　　-2.動作には、.NET Frame Work4.7以上がインストールされている必要が有ります。（Windows Update等でインストール出来ます）
　　　-3.インターネットが接続が出来ないとご利用できない機能があります。
　　　-4.画像を張り付けるときは、画像名称に漢字は使わないでください
　　　-5.本ソフトは参考ソフトの為操作に関する質問は受けますが、機能に関するサポートは有りません。


---
