概要
回線設計でRVMX CesiumをGoogle Earth APIの代わりに使用する参考機能です。
Googleは2015/12/12でGoogle Earth APIを停止しました、よって、その代わりにRVMX Cesiumを利用する参考機能です。動作は、2016年版以降で動作し、2016年版は試用期間となり、2017年版より継続利用が可能と成ります。
現在は、暫定版で一部機能しない機能もあります。
使い方
１．RVMX Cesiumの利用を設定

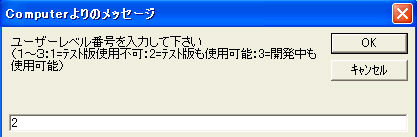

-1.最初の画面でキーボタンを押して２を入力（評価機能を有効）
キーボタンをクリック
２を入力

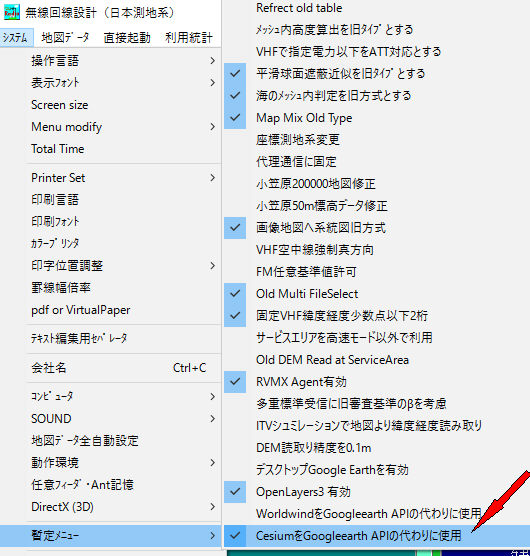

-2.回線設計の最初の画面より、システム->暫定メニュー->CesiumをGoogleEarthの代わりに使用にチェック(但し、WorldwindをGoogleEarthの代わりに使用にチェックが入っているとそちらが優先します。)
２．代替え機能一覧(順不同)

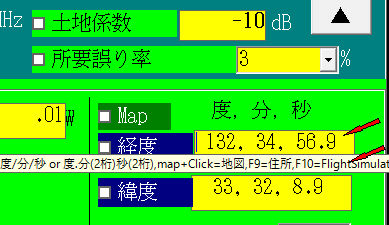

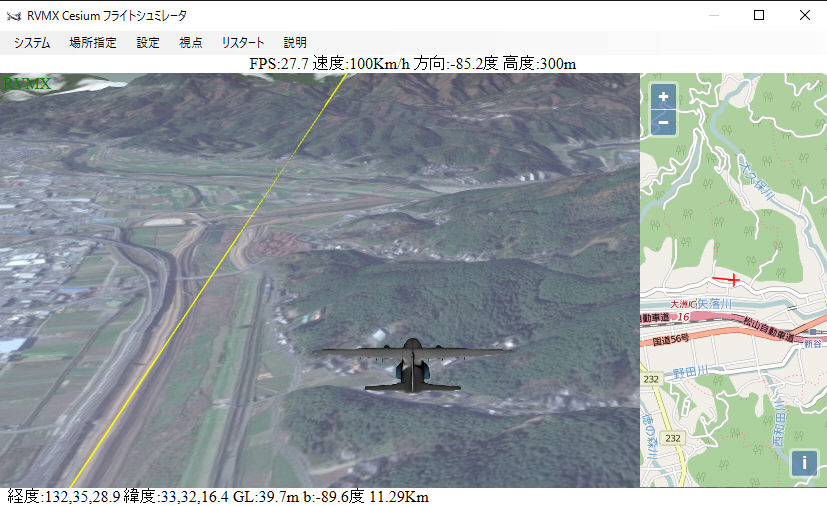

-1.緯度経度入力画面でフライトシュミレーション(VHF・UHF固定回線など共通)緯度経度入力画面で、入力ボックスを選択後F10キーをON
黄色の線は回線ルート
-2.見通図表示より立体見通図表示

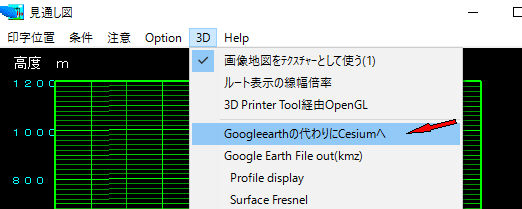

プルダウンメニューで3D->GoogleEarthの代わりにCesiumへをクリック

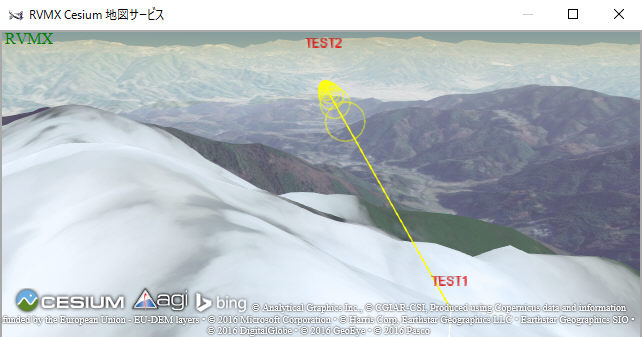

フレンネルをワイヤーフレーム

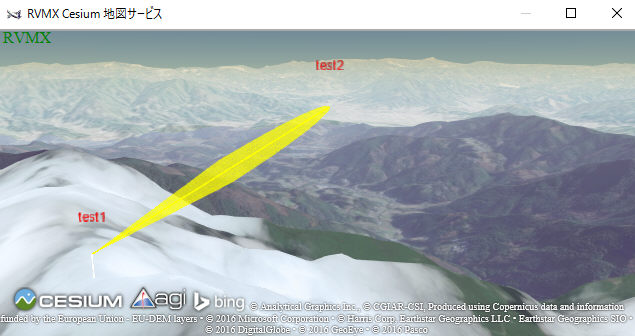

フレンネルをサーフィス
左下のコントロールは地図の操作に使います。(Cesium機能で以下共通)上下左右の矢印キー 地図の移動
＋−キー ズーム操作
左右の回転キー 地図の回転
線3本で表したキー チルト角調整
地形を表したキー 地形の高度強調具合調整
-3.系統図画面より立体表示

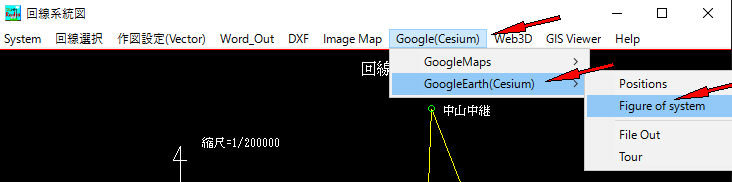

プルダウンメニューでGoogle(Cesium)->GoogleEarth(Cesium)->Positions(位置図)・Figure of System(系統図)・Tour(ツアー)をクリック

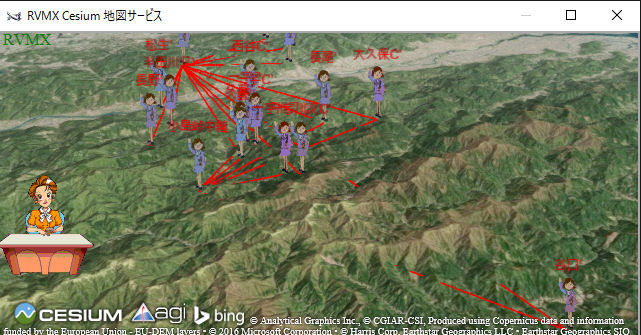

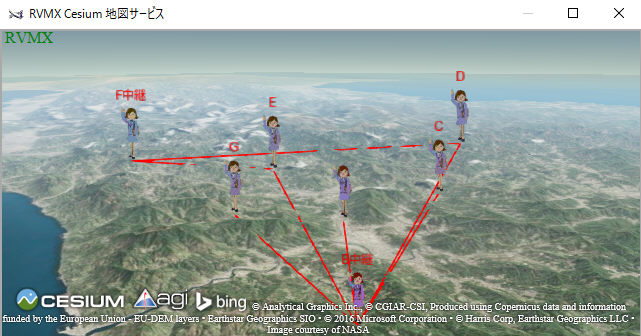

Figure of System(系統図)の例
-4.地図表示画面より地図を立体貼り付け表示

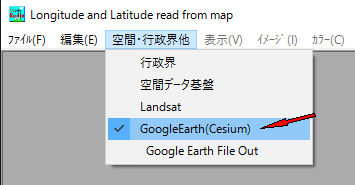

プルダウンメニューで空間・行政界他->Googleearth(Cesium)をチェック後、目的の地図ファイルを読み込み

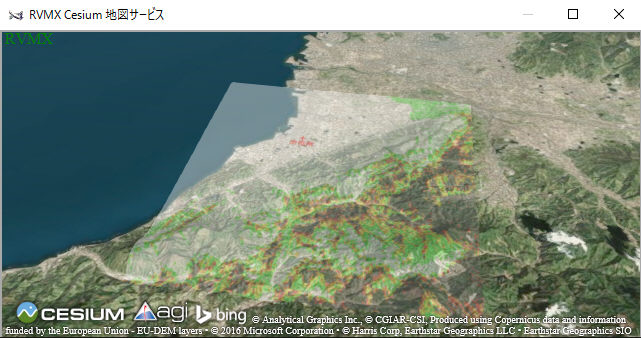

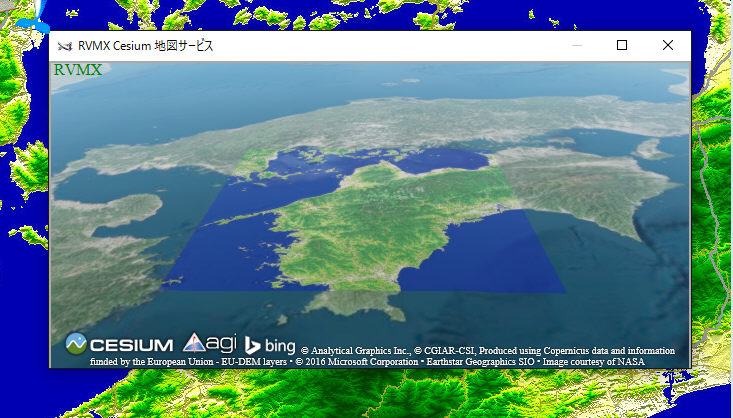

愛媛県地図を貼り付けの例
-5.サービスエリアよりエリア図を立体貼り付け表示

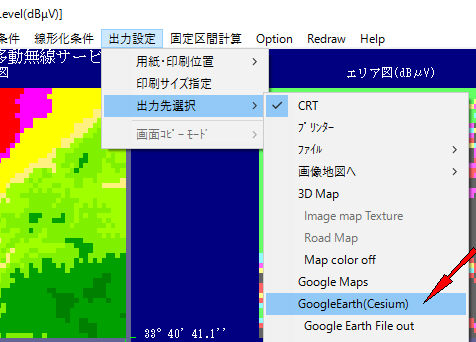

シュミレーシュン後、プルダウンメニューで出力設定->出力先選択->Googleearth(Cesium)をチェック後、出力ボタンをON
伊予市のサービスエリア図貼り付けの例
-6.見通図・位置図の画面より位置図や系統図を立体表示

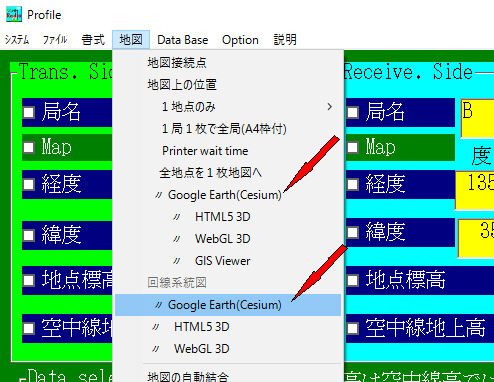

プルダウンメニューで地図->Googleearth(Cesium)(位置図)・Googleearth(Cesium)(系統図)をチェック
系統図の例
-7.見通図表示よりCesiumとリンク表示

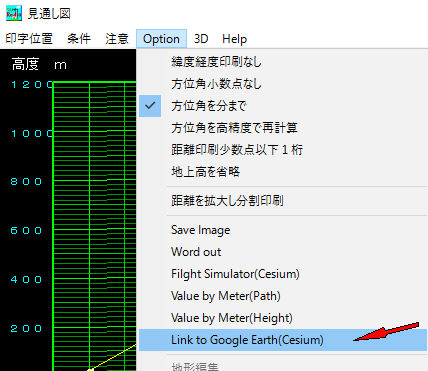

プルダウンメニューでOption->Link to GoogleEarth(Cesium)をクリック
３．優先順位
デイスクトップGoogleEarthが有効に設定されていて代替え機能として動作する場合は、そちらが優先します。RVMX NASA Worldwindが有効に設定されていいると、Worldwindが優先します。
４．その他設定
回線設計のルートにceswww.configを配置すると、Cesiumをブラウザで表示します。そうでないときはブラウザコントロール内で動作します。但し、フライトシュミレーションでは機能しません、フライトシュミレーションではブラウザ表示選択機能があるため。
しかし、ブラウザでの表示時は、回線設計との通信機能はありません。
動作例
Windows10 Edgeでの例
５．基本機能
RVMX Cesiumフライトシュミレーション６．注意
-1..Net Frameworkは4.5以上がインストールされている必要があります。-2.CesiumはGoogle Earth版に比べて機能が少ないです。(高度情報の精度が低い)
また、この機能は、CesiumやBingのサービスが提供されている間のみ有効です
PCの要求性能について
ブラウザ表示の時はWebGL対応のブラウザが必要となります。
また、WebGL等はGPUの機能を使うため、PCの性能(低いと)により動作速度が遅いか正常に動作しない可能性があります。
