RVMX 多機能騒音計Tool(参考機能β版)の紹介
　　　RVMXでは警報音等のサウンド伝搬シュミレーションV2音に関する機能を提供して来ました。
　　そこで今回RVMX 多機能騒音計Tool(参考機能β版)を開発しましたので御紹介します。
　　但し、本機能は2025年版より試用として動作します。


---

１．起動方法
　　　　二つの起動方法を提供します。

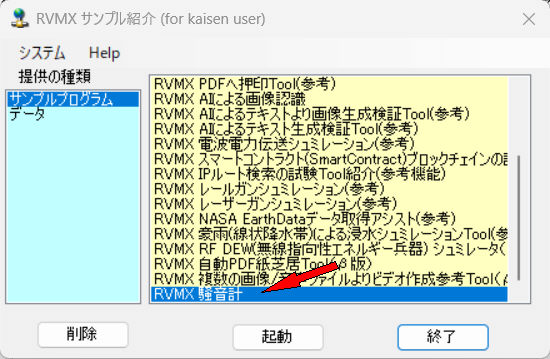

　　　　-1.回線設計よりの起動方法

　　　　　回線設計とは直接関係機能の為、サンプルソフト提供機能より提供します。


　　　　

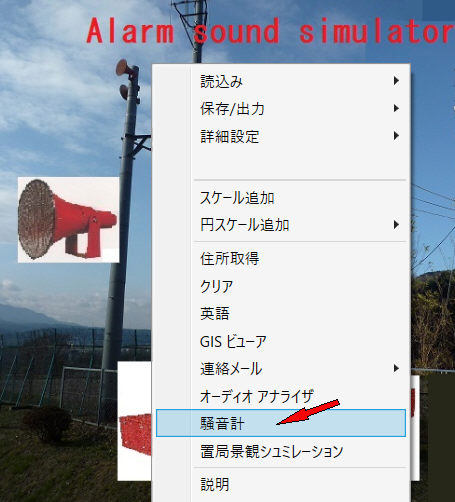

　　　　-2.警報音等のサウンド伝搬シュミレーション内よりの起動


　　　　

---

　２.機能説明

　　　　以下に機能概要を示します。
　　　　-1.マイクよりバイナリーデータとして2048個のデータを取得し、FFT変換して周波数パラメータの数値に変換
　　　　-2.波形と周波数スペクトラムの表示
　　　　-3.聴感補正を実施(無し・A特性(騒音など用)・B特性・C特性(人間の耳に近い特性で警報用吹鳴試験など用))
　　　　-4.人間の耳の最低感度2×10-5Paを基準として対数変換及びマイク感度による補正しメータ表示
　　　　-5.地域騒音に対して、移動測定用にGPSにも対応し、地図上にも表示
　　　　-6.交通騒音などに対して、規定値以上の時に騒音源特定用にカメラで記録する機能も付加
　　　　以上を高速で繰り返し行います。


---

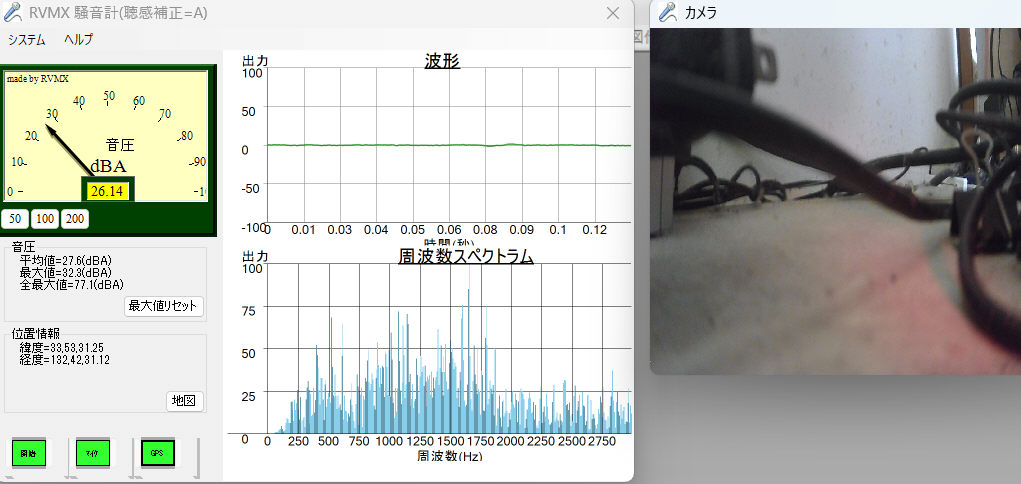

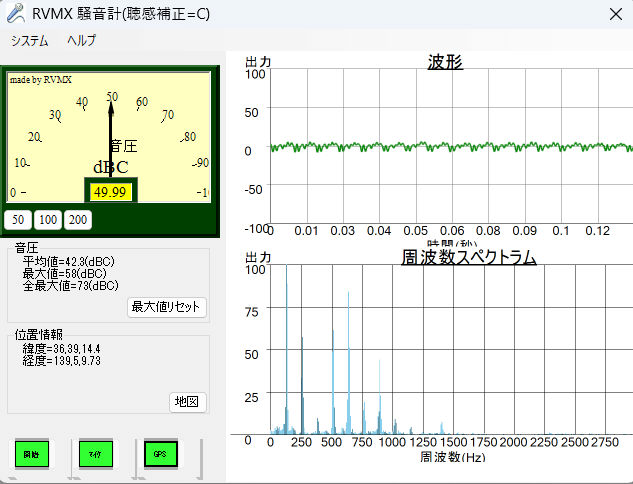

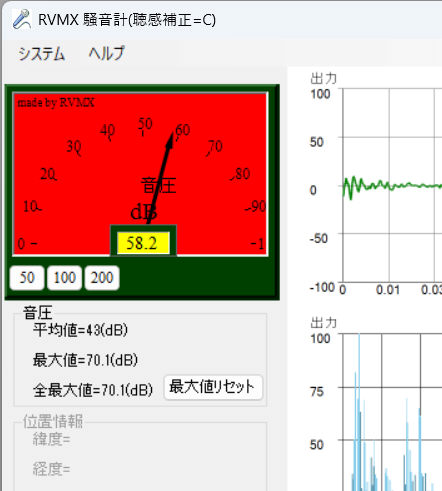

　３.画面説明

　　　　

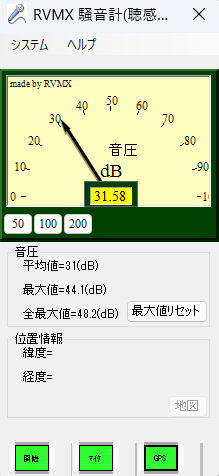

　　　　　-1.レベルメータ　　　　　測定音圧を瞬時値として表示します
　　　　　　a.ボタンでスケールの変更ができます。
　　　　　　b.単位はdBの後に聴感補正の特性が付いています、これは以降の説明も全て同じ
　　　　　　c.設定警報値をオーバーするとメータの背景が赤くなります。


　　　　


　　　　　-2.音圧の数値表示
　　　　　　a.平均値　　　　　30回の平均値を表示します
　　　　　　b.最大値　　　　　　〃　の中の最大値を表示します
　　　　　　c.全最大値　　　　測定開始よりの最大値を表示します
　　　　　　d.最大値リセットボタン　全最大値をリセットします

　　　　　-3.位置情報　　　現在の緯度経度を表示します、但しGPSを有効にしておく必要があります
　　　　　　a.緯度　　　　　　〃　緯度
　　　　　　b.経度　　　　　　〃　経度
　　　　　　c.地図ボタン　　　〃　地図を表示します


　　　　


　　　　　-4.開始ボタン　　　システムの開始ボタンです

　　　　　-5.マイクボタン　　マイクを開始します

　　　　　-6.GPSボタン　　　　GPSを開始します

　　　　　-7.波形グラフ　　　マイクへの入力波形を表示します

　　　　　-8.周波数スペクトラム　マイクへの周波数スペクトラムを表示します


---

　４.プルダウンメニュー説明

　　　　-1.システム


　　　　GoogleEarthへ出力例

　　　　　　a.マイク感度(dBV/Pa)　　マイクのカタログに記載されているマイク感度を設定
　　　　　　　　　　　　　　　　　　不明の時は他の騒音計による校正で設定されます

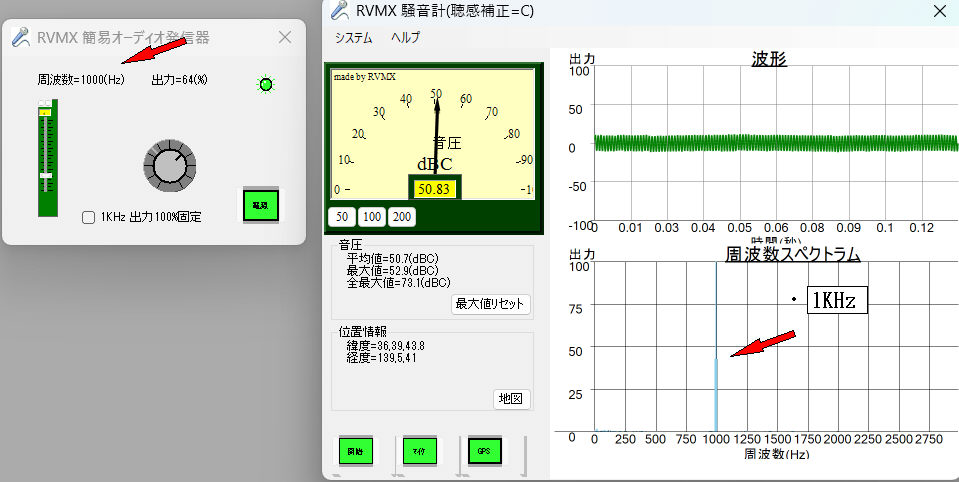

　　　　　　b.騒音計による校正　　　他の構成済み騒音計が有るとき、内臓の信号発生器より1KHzを出力し、構成済み騒音計の値を入力


　　　　GoogleEarthへ出力例

　　　　　　　　　　　　　　　　　　但し、事前にマイク動作を介しておいて、校正用騒音計と同じ位置にマイクを設定後行ってください

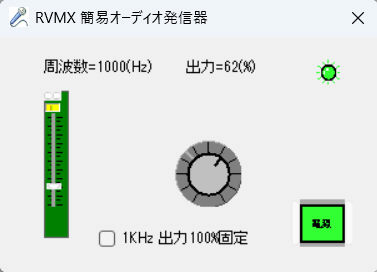

　　　　　　c.簡易校正用発信機　　　任意の周波数及び出力を出せる発信機


　　　　GoogleEarthへ出力例


　　　　　　d.GPS
　　　　　　　d-1.有効　　　　　　　GPSを有効にします
　　　　　　　a-1.設定　　　　　　　GPS環境の設定、詳細はGPS設定を参照
　　　　　　　a-2.動作中Window表示　GPS動作長に設定画面表示

　　　　　　e.波形とスペクトラム有効　波形とスペクトラム表示有効


　　　　OFFの時


　　　　　　f.カメラ有効　　　　　　カメラ表示有効


　　　　カメラ表示中

　　　　　　　f-1.カメラで住所取得有効　カメラ表示中で、インターネット接続可能及びGPS動作中で警報値オーバー時に井戸゛経度より住所を取得し画像に表示
　　　　　　　　　但し、取得に時間が掛かるため動作が一時止まります
　　　　　　　　f-1-1.住所取得の環境設定　RVMX ジオコード関連の機能の集約と条件設定機能参照
　　　　　　　f-2.カメラデータ削除　警報値をオーバーした時の画像を保存していますが、それを削除します

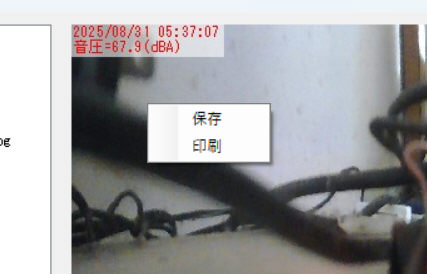

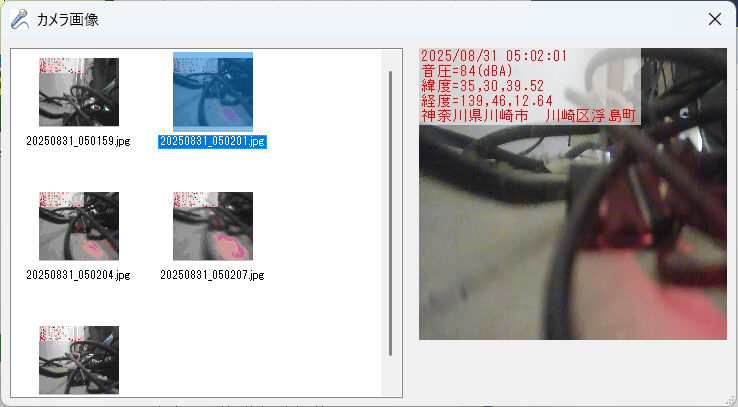

　　　　　　　f-3.カメラ画像確認


　　　　

　　　　

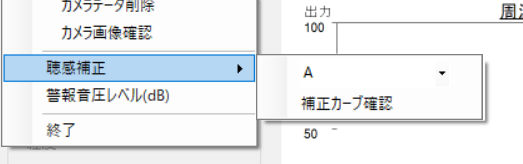

　　　　　　g.聴感補正


　　　　

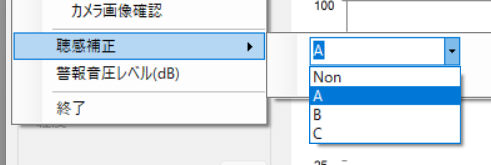

　　　　各特性(無し・A・B・C)

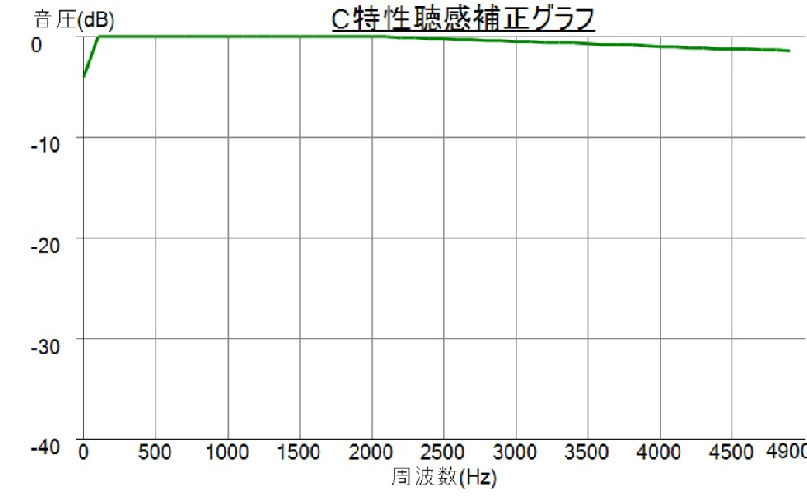

　　　　補正カーブ表示例


　　　　　　h.警報音圧レベル(dB)　　この設定値をオーバーするとメータの背景が赤に変わります、またカメラが有効であれば、その時の画像を取得します

　 　　　　　　i.終了　　　　　　　　　本ソフトを終了します


---

　　　　-2.ヘルプ
　　　　　　

　　　　

　　　　　　a.説明　　　　　　本説明

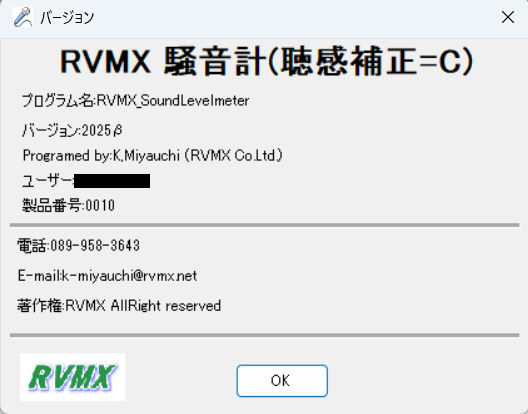

　　　　　　b.バージョン　　　バージョン
　　　　　　

　　　　

---

５．GPS設定画面説明

　　　　

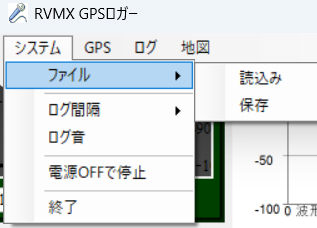

　　　　-1.システム


　　　　

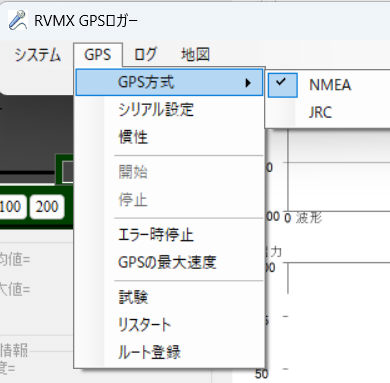

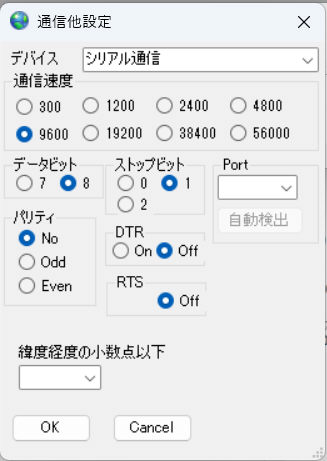

　　　　-2.GPS


　　　　

　　　　

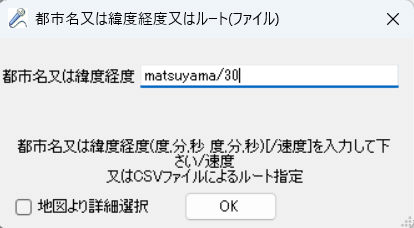

　　　　試験機能

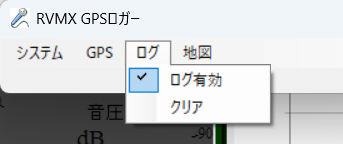

　　　　-3.ログ


　　　　

　　　　基本機能はRVMX_GPSLoggerを流用しているので参照

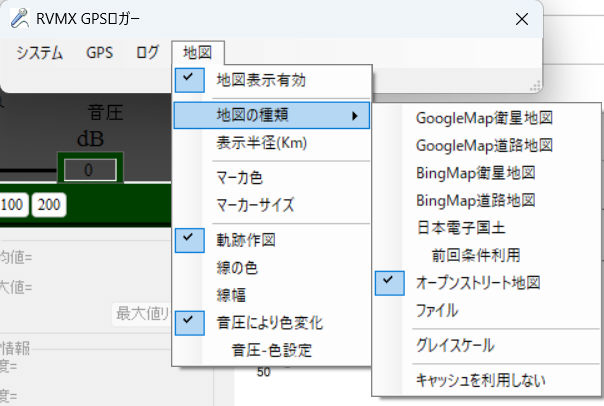

　　　　-4.地図


　　　　

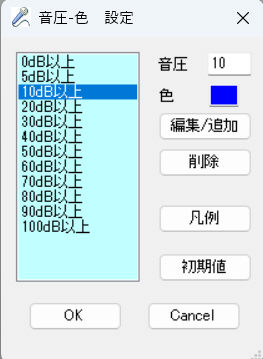

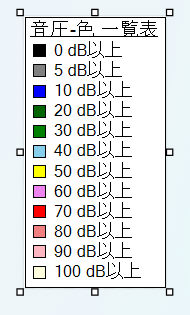

　　　　音圧に対する色設定

　　　　凡例例


　　　　基本機能はRVMX_GPSLoggerを流用しているので参照


---

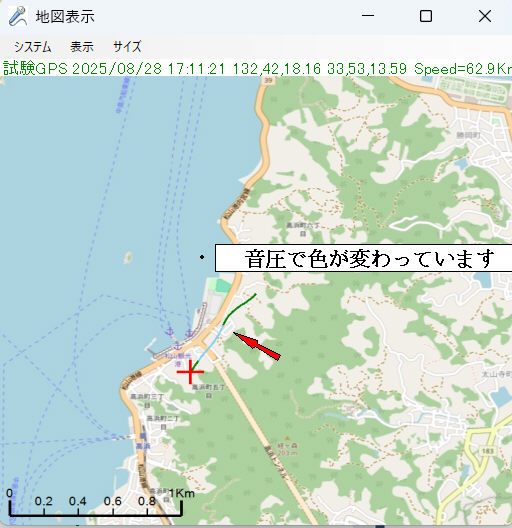

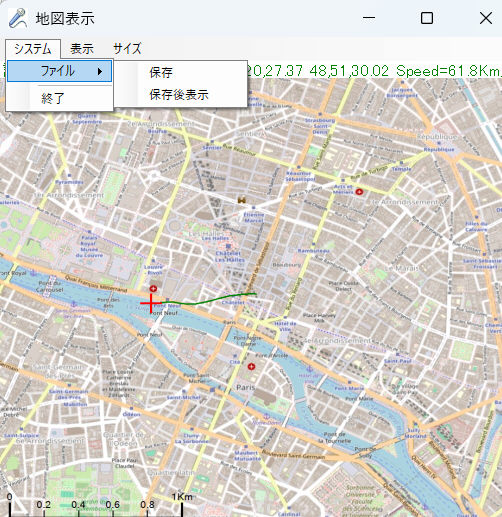

６．地図表示

　　　　音圧に応じた色を地図上に作図します
　　　　-1.プルダウンメニューの説明
　　　　　a.システム


　　　　

　　　　　　a-1.ファイル保存　　画像をファイルへ保存します
　　　　　　a-2.保存後表示　　　保存後測表示します
　　　　　　a-3.終了　　　　　　Windowを閉じます

　　　　　b.表示


　　　　

　　　　　　b-1.画面に合わせる　地図を仮面サイズに合わせます
　　　　　　b-2.緯度経度表示　　マウスの位置の緯度経度を表示します
　　　　　　b-3.住所確認　　　　マウスで指定した位置の住所を表示します
　　　　　　b-4.情報表示　　　　GPS関連他の情報絵を表示します


---

７．その他

　　　　-1.本ソフトは現在開発中で未動作の個所もあります
　　　　-2.NetFramework4.6以上が必要です


---

８．関連サイト

　　　-1.警報音等のサウンド伝搬シュミレーションV2
　　　-2.騒音基準について


---
