RVMX 画像ファイルよりPDF作成簡易Tool（β版）

概要　RVMX 画像ファイルよりPDF作成簡易Tool（β版）です。

　　以前より画像よりPDF化する機能はRVMX製ソフトに多く組み込まれていました、しかし一つのToolとしてはなかったので今回まとめました。
　回線設計やRVMX_GISViewerの中に組み込み使えるようにしました。
　回線設計の2025年版以降で動作し、2025年版は試用期間となり、2026年版より参考機能とする予定です。


１．動作概要

　　　　-1.基本機能はRVMX_PDFクラスとMicrosoftのPDFライターの機能の選択となります。
　　　　　　利用はRVMX製ソフト内よりの利用想定なので利用パラメータは非公開となります。

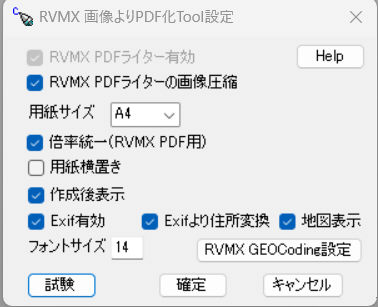

　　　　-2.動作環境の設定と試験機能


　　　

　　　　　　a.RVMX PDFライター有効　　　動作はRVMX_PDFクラスを利用したものとなります。
　　　　　　　　　　　　　　　　　　　　OFFの時はOS付属のMicrosoftのPDFライターの利用となります
　　　　　　　　　　　　　　　　　　　　現在はMicrosoftのPDFライターは機能が足りない為、利用できなくなっています

　　　　　　b.RVMX PDFライターの画像圧縮　RVMX_PDFクラスを利用時に画像を圧縮します、但し少し劣化はします(jpgと同等)。

　　　　　　c.用紙サイズ　　　　　　　　PDFの用紙サイズ


　　　


　　　　　　d.倍率統一　　　　　　　　　元画像サイズに応じた大きさにする

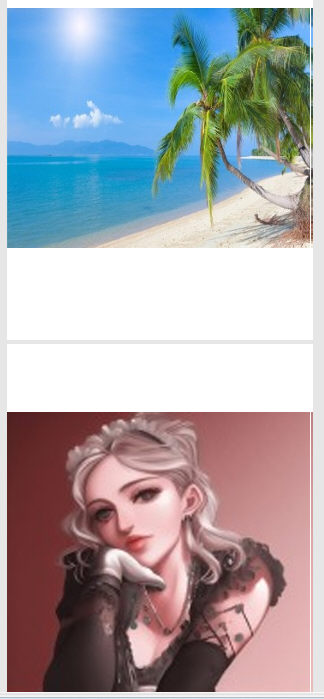

　　　倍率統一ONの例

　　　倍率統一OFFの例


　　　　　　e.用紙横置き　　　　　　　　PDF用紙の横置き


　　　横置きの例


　　　　　　f.作成後表示　　　　　　　　PDF作成後すぐに表示

　　　　　　g.Exif有効　　　　　　　　　Exif情報を有効、この時は日付順並び替えます

　　　　　　h.Exifより住所へ変更　　　　Exifの緯度経度より住所へ変更

　　　　　　i.地図有効　　　　　　　　　Exif情報より地図へルート表示
　　　　　　　　　　　　　　　　　　　　Exifが含まれていない画像が有るときは確認メッセージ(その画像を地図表示より除外していいかの)が出ます。

　　　　　　j.フオントサイズ　　　　　　Exif情報の文字サイズ

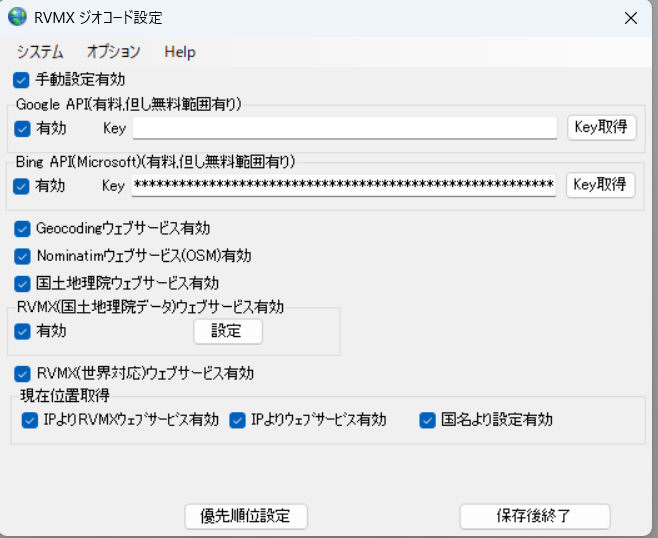

　　　　　　k.RVMX GEOCodec設定　　　　　緯度経度より住所へ変更の環境設定RVMX ジオコード関連の機能の集約と条件設定機能>参照


　　　

　　

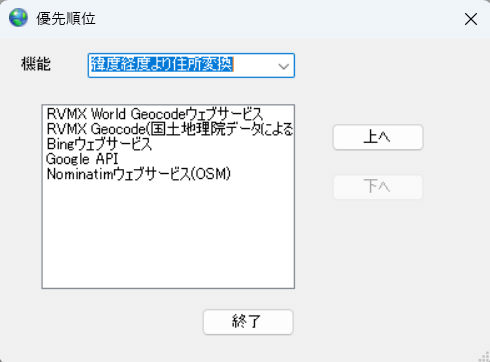

　　　優先順位設定

　　
　　　　　　l.試験ボタン　　　　　　　　画像ファイルよりPDF作成Toolの試験ができます、詳細は試験画面の説明を参照

　　　　　　m.確定ボタン　　　　　　　　設定を確定します

　　　　　　n.キャンセル　　　　　　　　設定を中断します

　　　　　　o.help　　　　　　　　　　　本説明


---

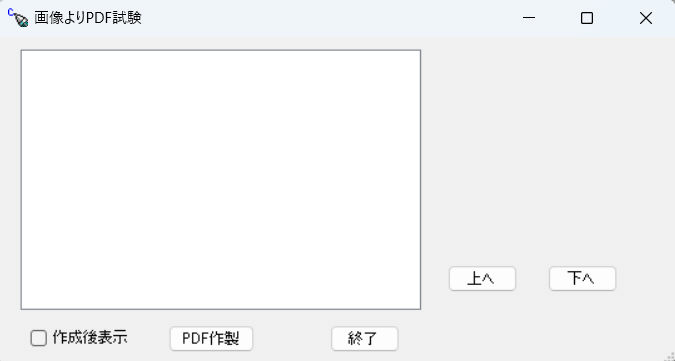

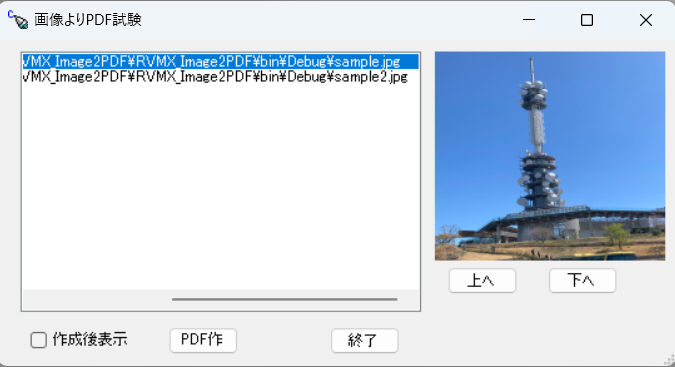

２．試験画面の説明

　　　

　　 　　　　-1.画像ファイルの一覧　PDF化する画像の一覧
　　　　　　画像ファイルの編集

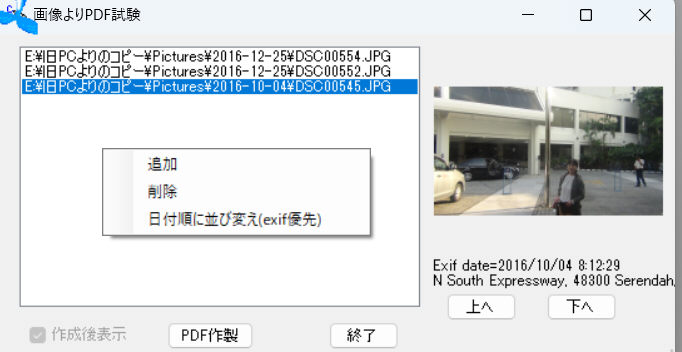

　　　　　　a.マウスの右ボタンクリックでコンテキストメニユーが出てきます。


　　　

　　　　　　　a-1.追加　　　　　　ブラウザより画像ファイルを選択できます(複数可能)
　　　　　　　a-2.削除　　　　　　選択している一覧より削除できます
　　　　　　　a-3.日付順に並び変え(exif優先)　　Exifの日付順に並び変え、exifが無いときは作成日付

　　　　　　b.マウスによるドラッグ＆ドロップ機能も有していますが、管理者権限で動作中はセキュリティの関連で機能しません(ブラウザは管理者権限でない為)

　　　　　　c.マウスで一覧より選択するとその画像が右側に表示されます


　　　

　　
　　　　　　d.上へ　　　　　　マウスで一覧より選択しているファイルが上に移動します

　　　　　　e.下へ　　　　　　マウスで一覧より選択しているファイルが下に移動します


---

　　　　-2.作成後表示　　　　　PDF作成後即表示します


---

　　　　-3.PDF作成ボタン　　　ＰＤＦ作成を開始します


---

　　　　-4.終了ボタン　　　　　試験画面を終了します。


---

　

３．回線設計よりの利用方法

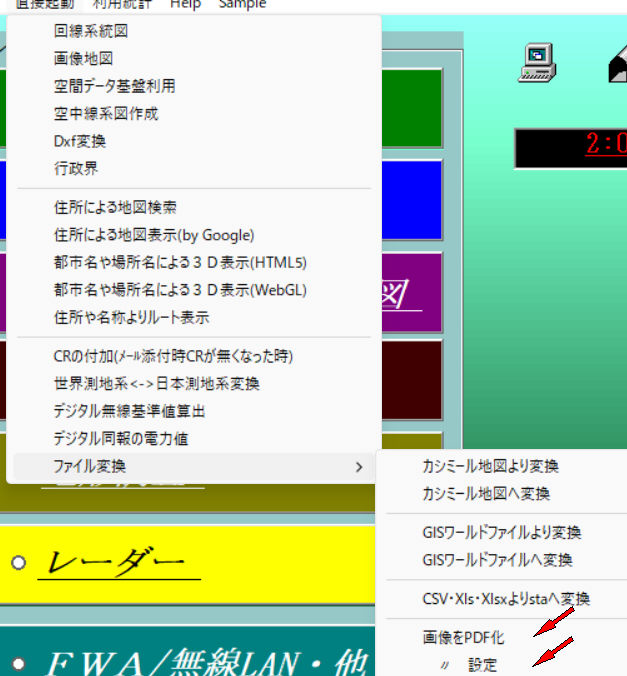

　　　-1.回線設計の最初の画面の直接起動より


　　　

　　　　a.画像をPDF化　　　　　画像ファイルを指定してPDFを作成
　　　　　　　　　　　　　　　出力するPDFファイルと画像ファイルを指定、但し表示のみの時はPDFは指定なしでも可能
　　　　b.　〃　設定　　　　　 PDFToolの環境設定

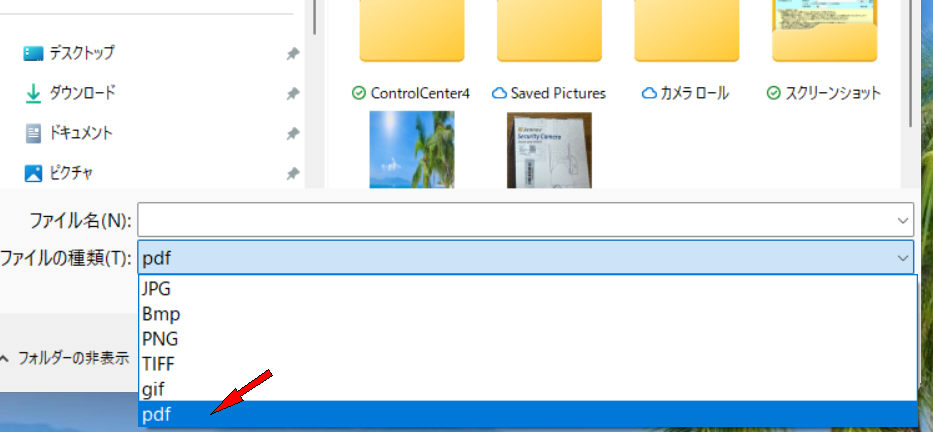

　　　-2.画像ファイル操作画面より


　　　

　　　　　出力ファイルにPDFも指定可能

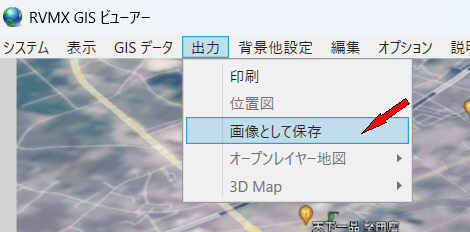

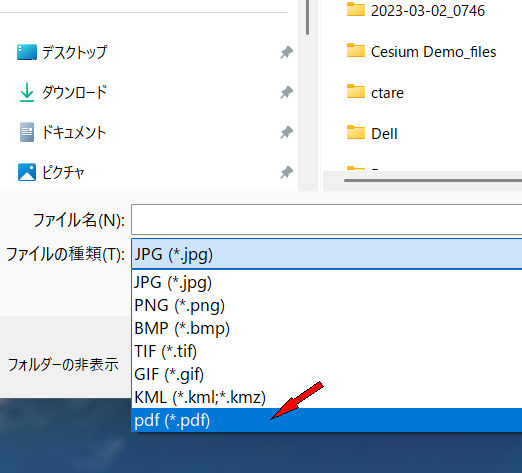

　　　-3.RVMX GISViewerより


　　　

　　　

　　　　　出力ファイルにPDFも指定可能


---

　

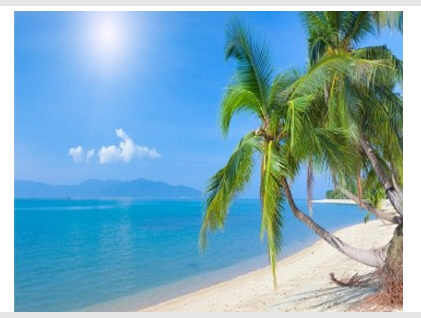

４．結果例

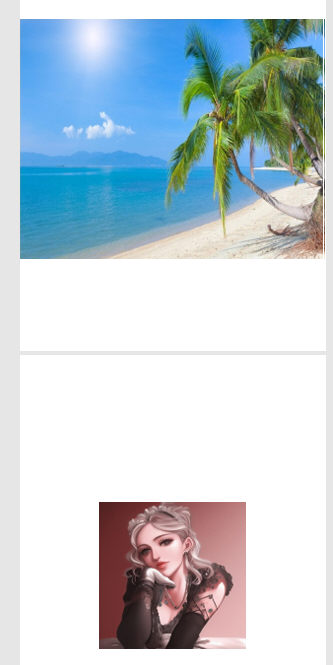

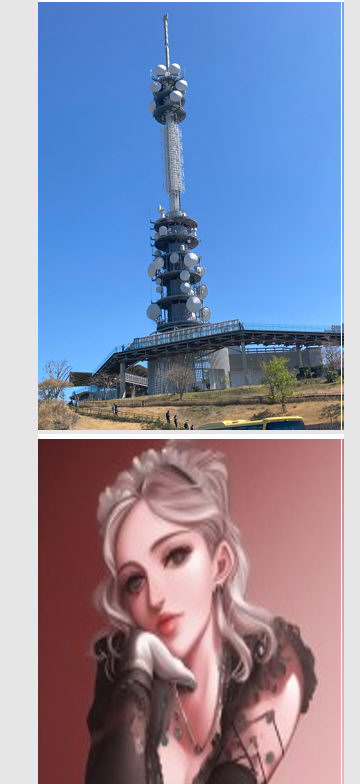

　　　-1.画像を二枚を出力例


　　　

　　 　　　-2.PDFサイズを試験機能で表示例


　　　画像圧縮の例

　　

　　　画像非圧縮の例

　　 　　　-3.Exif情報表示例

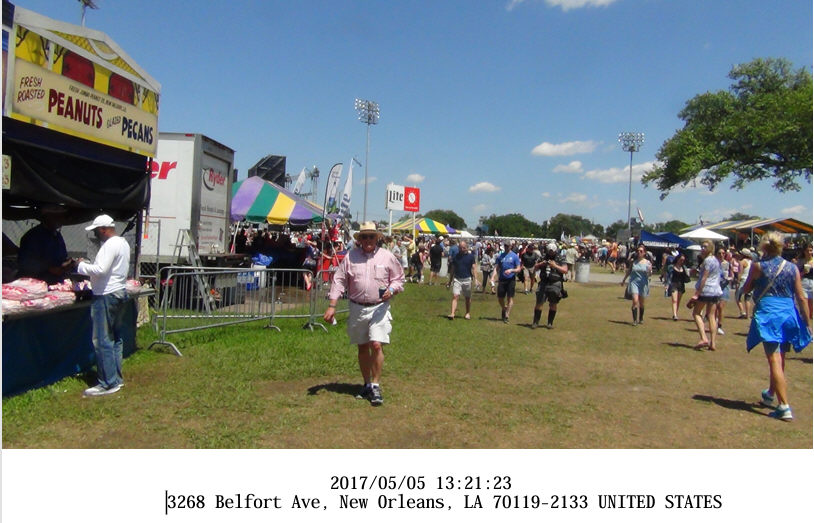

　　　USAの例

　　

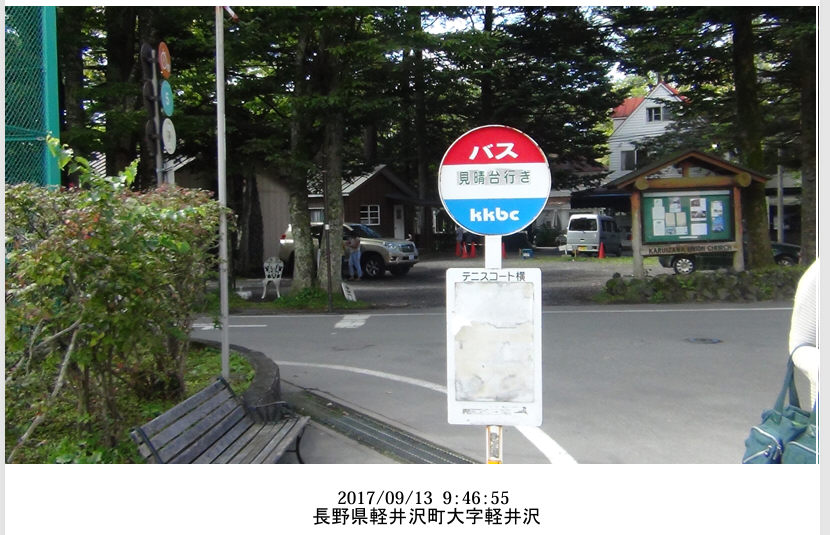

　　　軽井沢の例

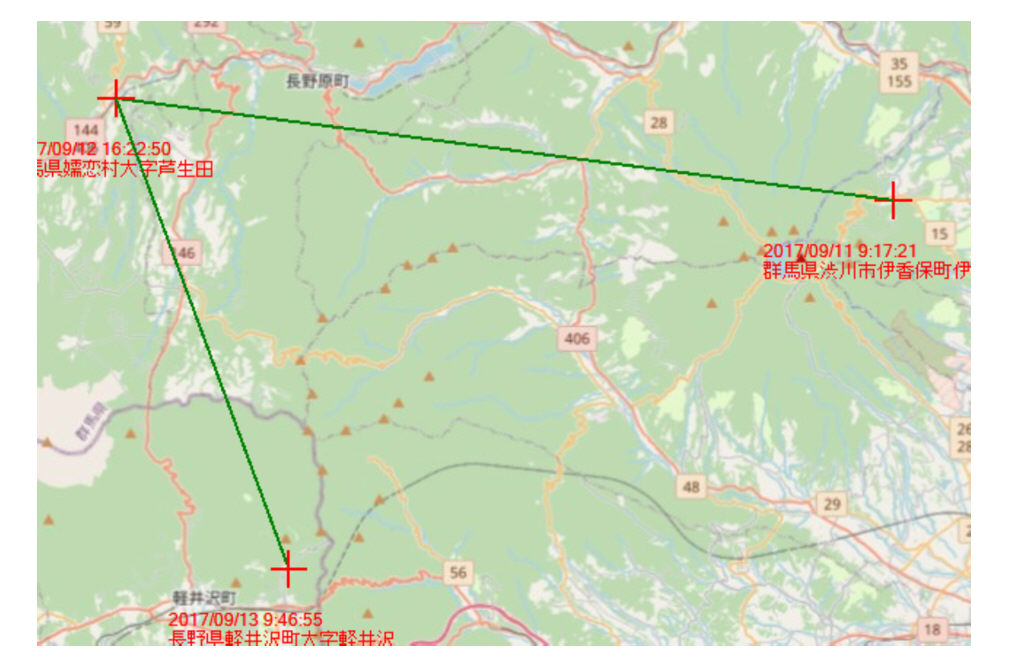

　　 　　　-4.地図へルート表示例


　　　

　　

---

５．その他

　　　　　-1.現在は試用機能です
　　　　　-2.複数画像の時は同一サイズのPDFとなる為、元画像のサイズが違うと解像度に差が出ます
　　　　　-3.1画像1ページで、フルサイズ表示の為、元画像が指定用紙と縦横比が違っていると変形します
　　　　　-4.OS機能を利用時は、Windows11よりOSについている機能です、但し画像圧縮の機能は有りません
　　　　　-5.RVMX PDFクラス利用で、画像圧縮時は、画像の劣化が有ります、JPGと同程度の劣化


---

６．関連サイト

　　　　-1.RVMX PDF Writer の使い方
　　　　-2.RVMX ペーパレス化ツールβ版(参考)
　　　　-3.PDFファイルへパスワードを追加するツール
　　　　-4.手動編集で画像印刷・PDF・ODF・XPS・SVG・HTML(地図)出力概要
　　　　-5.RVMX ジオコード関連の機能の集約と条件設定機能
　　　　-6.RVMX PDFより緯度経度付き画像を抽出するTool（β版）


---

　　注意：
　　　　　.Net Framework4.6以上がインストールされている必要が有ります。
　　　　　現在β版で、完成予定は未定です。


---
