RVMX OpenLayers Map Class and Tool

概要

　OpenLayersを利用して地図を作成する参考Classと参考Toolです。
　　利用例，RVMX　GIS Viewer 無線回線設計。
　OpenLayersとは、どんなWebページにも様々な地図を、自由に、そして簡単に重ね合わせて表示することが出来るオープンソースのJavaScriptライブラリです。OpenLayersを利用して地図上に各種のGISデータを作図出来るようにする為のClassとToolです。
　2013年版以降で動作し、2013年版は試用期間となり、2014年版より正式機能と成ります。
　また、2016年版(2015年版は試用)よりOpenLayers3へも対応しています

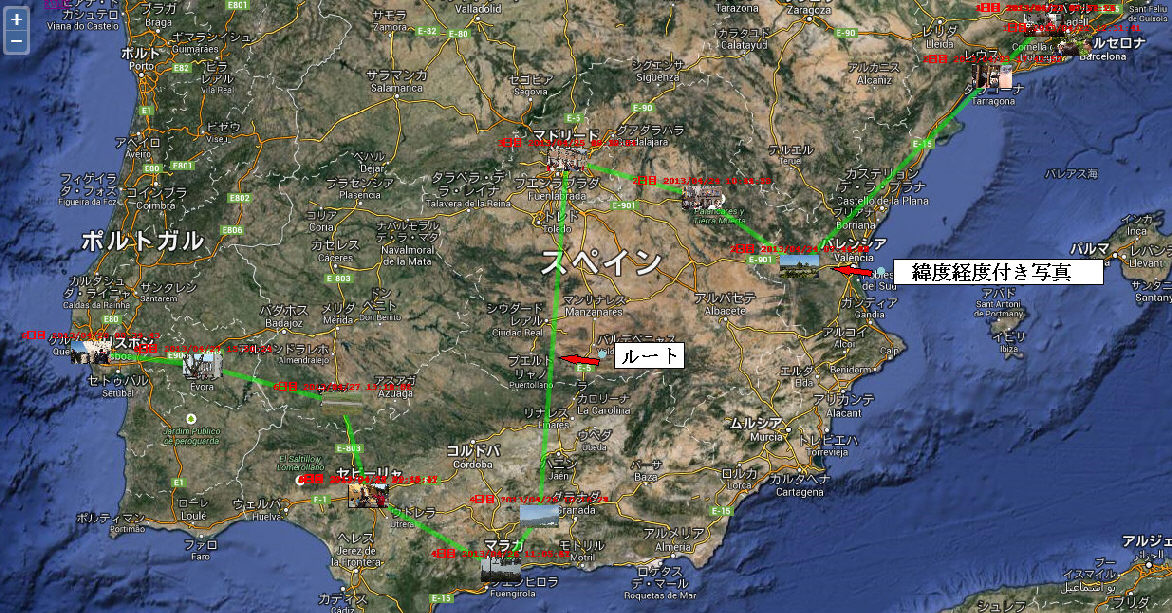

地図へ写真配置とルート表示例

１．利用方法

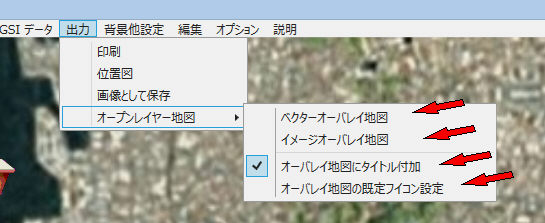

RVMX_GISViewer

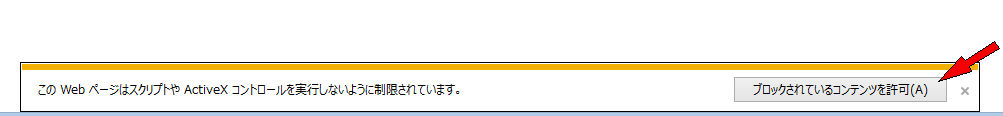

このメツセージは以降共通の為説明を省略

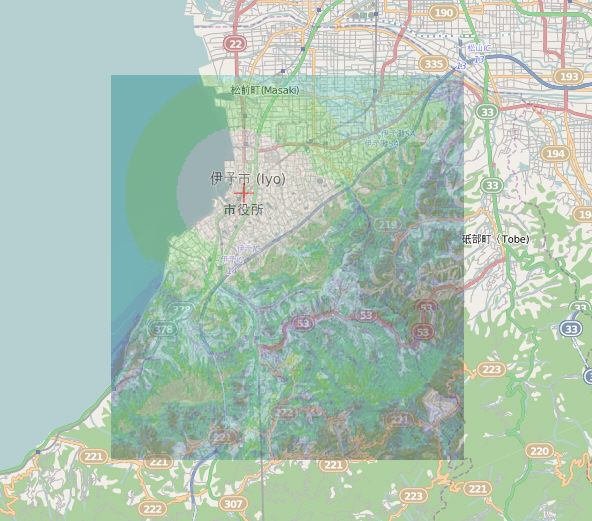

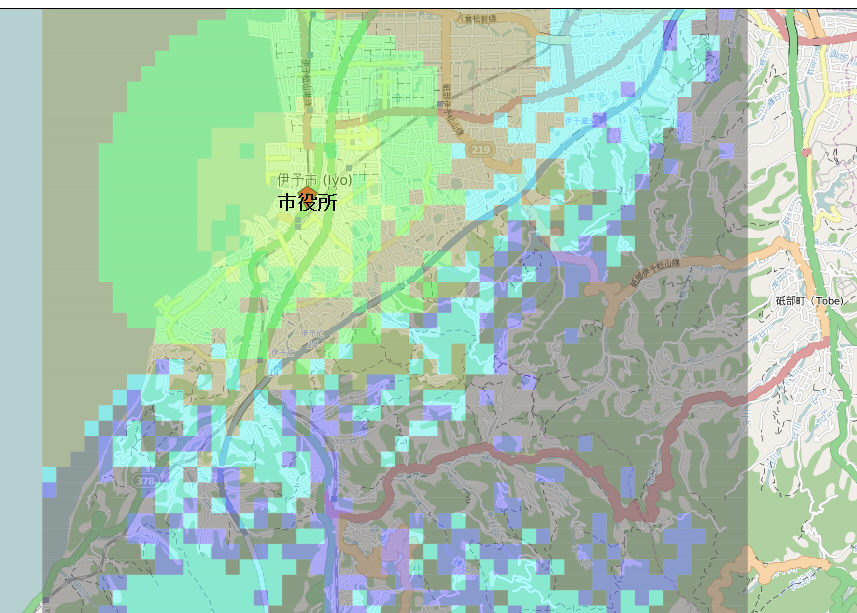

サービスエリアをイメージオーバーレイで作成例

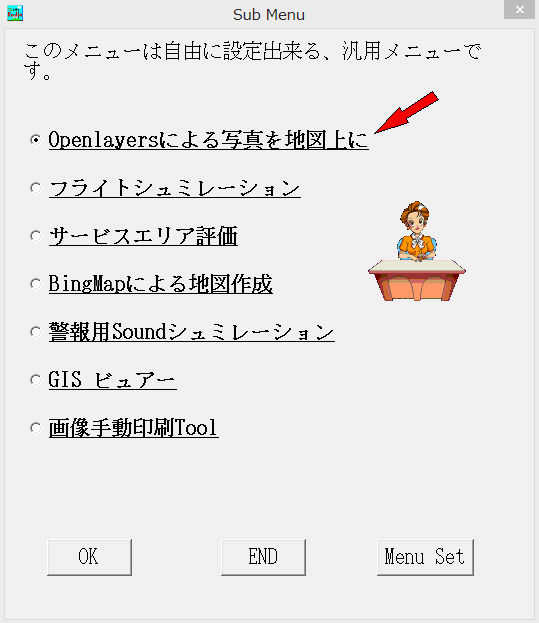

　　　　サブメニューの操作方法

　　　　b.写真編集
　　　　　GPS付のデジカメやビデオ・スマートフォンで撮影した写真を地図上に配置します。最初の画像参照

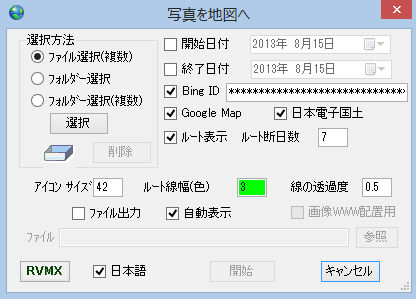

写真編集画面

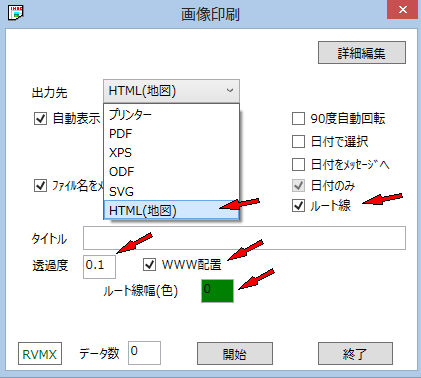

　　　-3.回線設計より手動編集で画像印刷・PDF・ODF・XPS・SVG・HTML(地図)出力

２．ブラウザー上の操作方法(OpenLayersの汎用的な操作方法です)

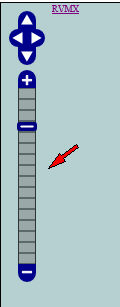

　　　-1.ズーム
　　　　画面の左上に＋－のボタン又はスライドボタンが有ります、これによりズームアップとズームダウンができます

　　　　または、マウスのスクロールホイールでも、ズームアップとズームダウンができます
　　　-2.移動
　　　　マウスのドラッグにより移動ができます

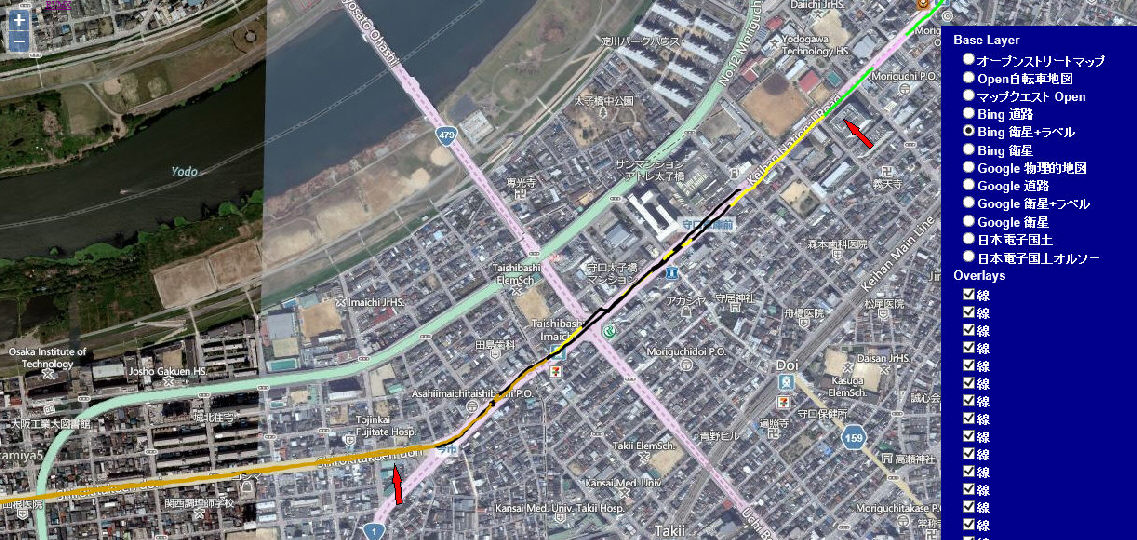

　　　-3.背景地図やオーバレイの一覧表示

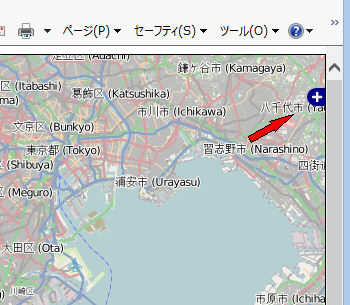

　　　　画面の右上に＋のボタンが有ります、これをクリックすると背景地図やオーバレイの一覧が出ます。

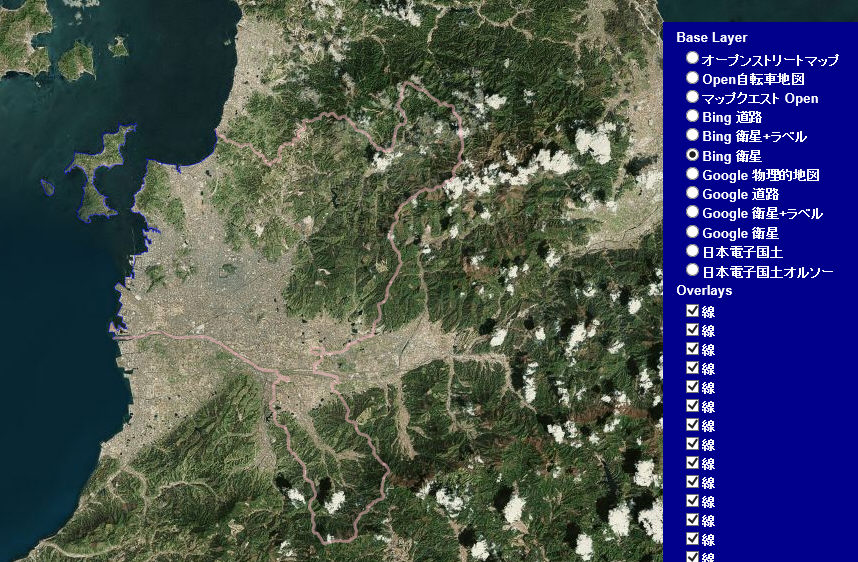

　　　-4.背景地図の切替やオーバレイのON・OFF
　　　　目的地図を選択すると背景地図が切り替わります

３．GISViewerよりの作成方法

　　　　RVMX_GISViewerを参照

４．写真編集画面作成方法

　　　-1.写真編集画面操作
　　　　a.選択方法　　　　　　　写真ファイルの選択方法
　　　　　a-1.ファイル選択(複数)　ファイルを選択(複数)
　　　　　a-2.フォルダー選択　　　フォルダー指定で選択
　　　　　a-3.フォルダー選択(複数) 複数フォルダー指定で選択
　　　　　a-4.選択ボタン　　　　　上記の条件で選択開始
　　　　　a-5.選択ファイル入れ　　選択済の時は書類有りアイコン、なしの時は空のアイコン
　　　　　　　　　　　　　　　　　アイコンをダブルクリックで詳細選択
　　　　　a-6.削除ボタン　　　　　選択済ファイルを削除します
　　　　　a-7.開始日付　　　　　　フォルダーより選択する時のフィルター条件
　　　　　a-8.終了日付　　　　　　フォルダーより選択する時のフィルター条件
　　　　b.BingID　　　　　　　　 MicrosoftのBing地図を利用するには、事前にBingIDを取得し設定する必要があります。
　　　　c.GoogleMap　　　　　　　　GoolgeMapsを有効
　　　　c.日本電子国土　　　　　　日本電子国土を有効
　　　　d.ルート表示　　　　　　　移動順に線を引く
　　　　e.ルート断日数　　　　　　指定日数以上開いたときは、ルート線を引きません
　　　　f.アイコンサイズ　　　　　地図上にアイコン化して表示する時のサイズ
　　　　g.ルート線幅(色) 　　　　　ルート線の線幅、及びダブルクリックで色指定
　　　　h.線の透過度　　　　　　　ルート線の透過度(0～1)
　　　　i.ファイル出力　　　　　　結果を指定ファイルで出力
　　　　j.自動表示　　　　　　　　結果を自動的にブラウザで表示します
　　　　k.画像WWW配置用　　　　　　写真ファルを出力ファイルの下のフォルダーへ纏めます
　　　　l.ファイル　　　　　　　　ファイル出力のときのファイル指定
　　　　m.参照ボタン　　　　　　　ファイル選択ボタン
　　　　n.日本語　　　　　　　　　操作画面と結果の言語切替
　　　　o.開始　　　　　　　　　　作成開始
　　　　p.キャンセル　　　　　　　中止

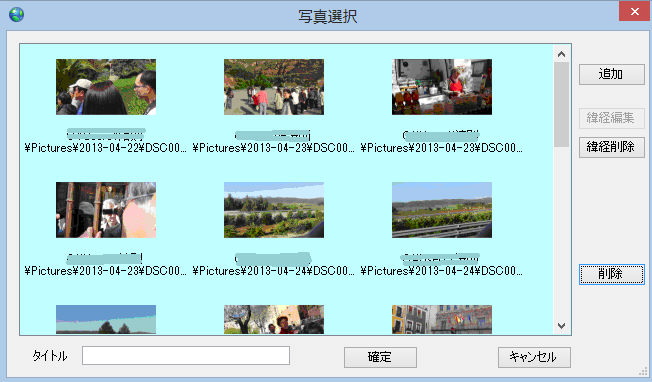

　　　-2.詳細選択画面操作

　　　　a.追加　　　　　　　　　　写真の追加
　　　　b.緯経編集　　　　　　　　写真の緯度経度を編集(カメラなどにより自動付いたものは不可)
　　　　c.緯経削除　　　　　　　　写真の緯度経度を削除(カメラなどにより自動付いたものは不可)
　　　　d.削除　　　　　　　　　　選択した写真の削除
　　　　e.タイトル　　　　　　　　写真にタイトルを付ける
　　　　f.確定　　　　　　　　　　選択を確定する
　　　　g.キャンセル　　　　　　　中止

５．初期値変更

　　　ソフトのルートフォルダーへ RVMX_Openlayer.config のファイル名で保存
　　　設定ファイルがないときは初期値が使われます、ただしソフトよりの設定値が優先します
　　　設定可能な内容は下記を参照(頭に//が付くとメモとして無視されます、また途中の////以降もメモとして無視されます)
　　　　google=disenable ////GoogleMap不使用(初期値=使用)
　　　　bing=disenable ////BingMap不使用(初期値=使用)
　　　　cycle=disenabl ////OpenCycleMap不使用(初期値=使用)
　　　　mapquest=disenable ////MapQuest不使用(初期値=使用)
　　　　jpkokudo=disenable ////日本電子国土地図不使用(初期値=使用)
　　　　linecolor=red ////線の色(初期値=00ff00)
　　　　labelcolor=green ////ラベルの色(初期値=ff0000)
　　　　bingid=******** ////BingID
　　　　icon=ol ////アイコン指定(ソフトより指定がないとき)
　　　　scale=disenable ////地図のスケール不使用
　　　　popstyle=background-color:sky;color:black;border:1px solid #000;padding-left: 12px ////ポップアップスタイル設定(初期値=background-color:#f0f0f0;color:#000000;border:1px solid #000;padding-left: 10px)

４．海図(OpenSeaMap)の表示手順

６．作成例

　　　行政界の例

松山市

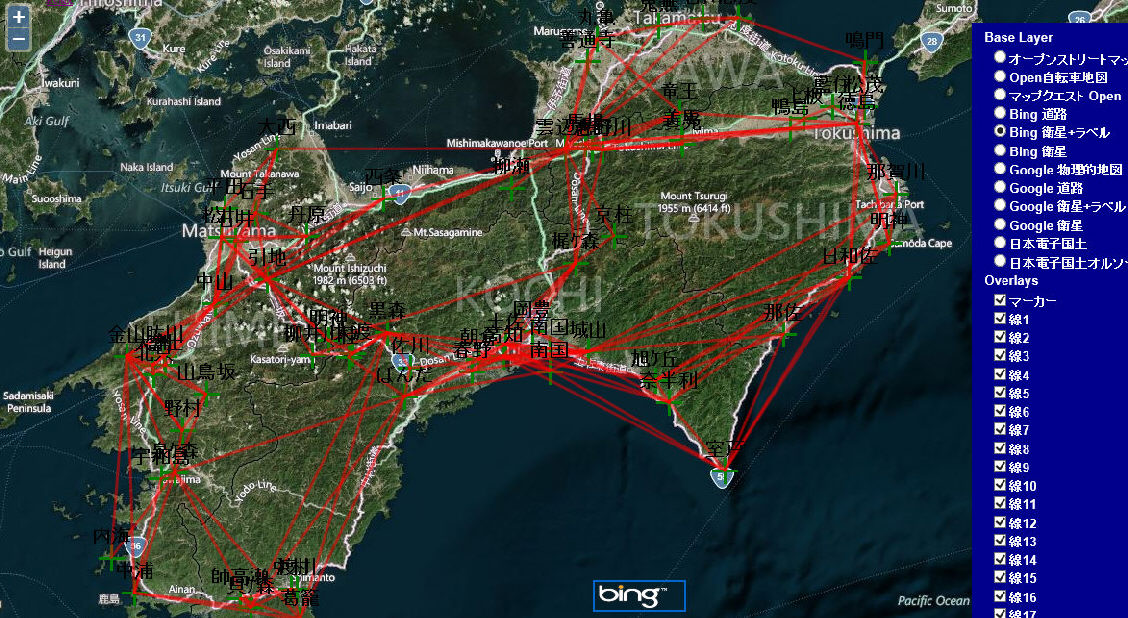

　　　回線系統図例

　　　エリア調査の電測例

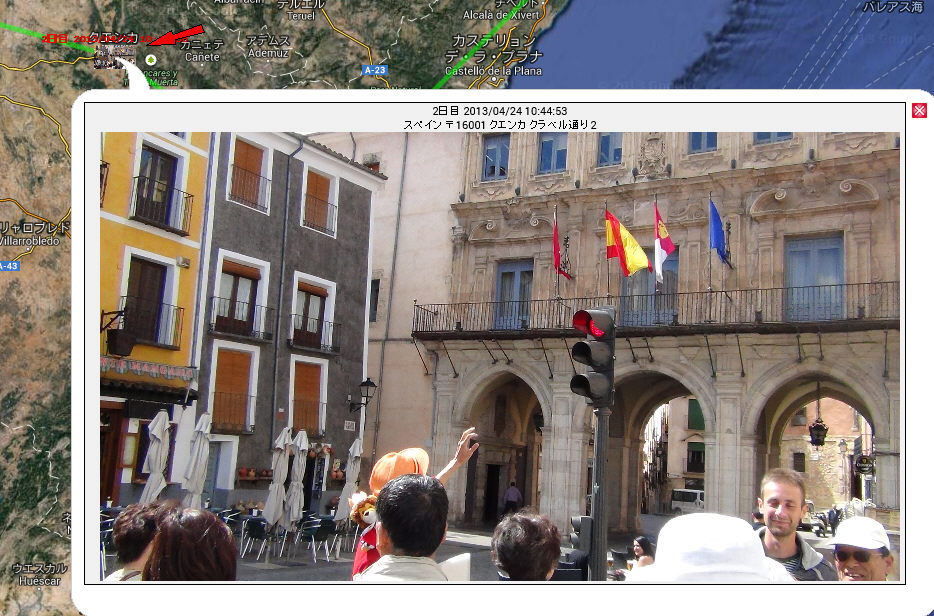

　　　GPSデータ付写真)クリックした例

　　　ベクターオーバレイでサービスエリアを作成例

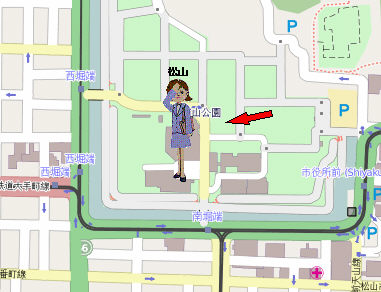

　　　アイコンを変更した例

７．OpenLayersについて

　　　OpenLayersはオープンソースのJavaScriptライブラリです、よってWebブラウザ上で動作します
　　　地図のソースはWMSに準拠した地図サーバから配信される地図情報を使います。(OpenStreetMap・Google Maps・Bing・国土地理院の日本電子地図他他が対応)
　　　新しいOpenLayuers3について

　　注意：.Net Framework4.0以上がインストールされている必要が有ります。
　　　　　各WMSに準拠した地図サーバの仕様変更や停止などにより、該当地図が見えなくなる可能性があります

提供ソフトのＱ＆Ａ
