電波障害(固定回線)確認Tool

概要　電波障害(固定回線)確認Tool（β版）です。

　新規の高層建築物等（地上３１ｍを超える建築物等）や新規の回線検討時用、電波障害(固定回線)確認Tool(参考機能)です。
　本来別ソフトですが、ユーザーさんよりのご要望により、回線設計より利用出来るうにしました。
　回線設計の2013年版以降で動作し、2013年版は試用期間となり、2014年版より参考機能とする予定です。

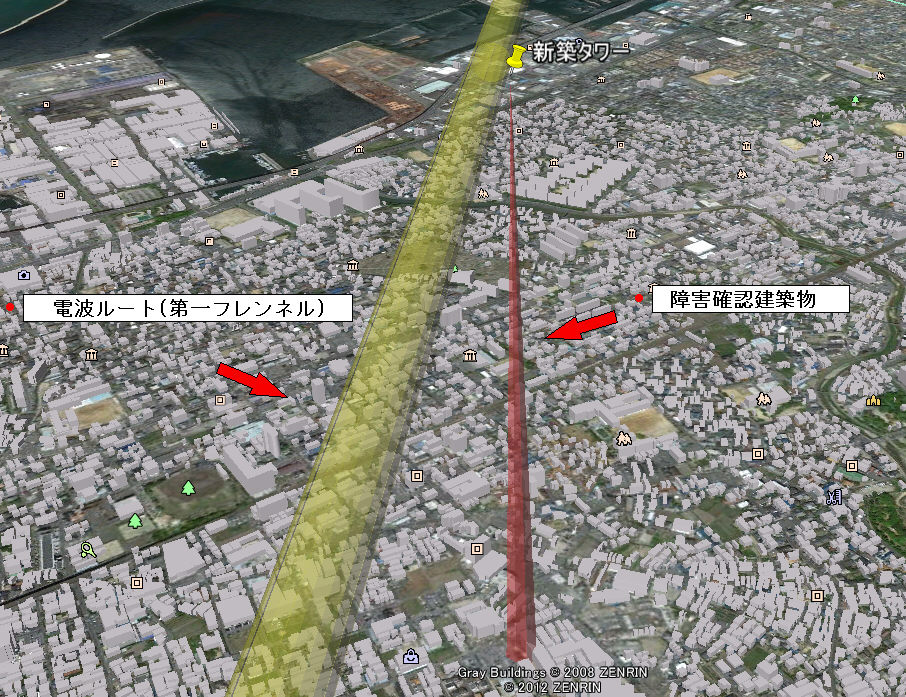

Google Earthで表示した例

１．利用方法

　　　　・回線設計よりの起動方法

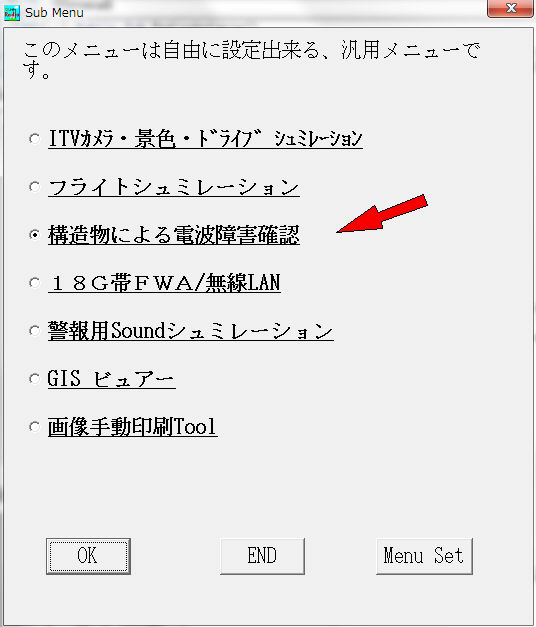

　　　　　　サブメニュー、より起動


　　　

---

　　２．画面操作

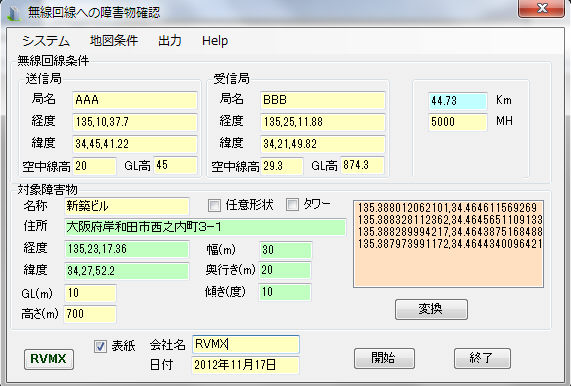

　　　　-1.画面説明
　　　　　　a.無線回線条件
　　　　　　コンテキストメニュー(マウスで右クリック)
　　　　　　　 a.-1.読み込み　　　無線区間データをファイル(ido)より読み込み
　 　　　　　　　　a.-2.保存　　　　　無線区間データをファイル(ido)へ保存
　 　　　　　　　a-1.送信局　　　　　　送信局としていますが、入れ替わってもOKです
　　　　　　　コンテキストメニュー(マウスで右クリック)
　　　　　　　 　a-1.-1.読み込み　　　局データをファイル(sta)より読み込み
　 　　　　　　　　 a-1.-2.保存　　　　　局データをファイル(sta)へ保存
　 　 �@局名
　　　　　　　　�A経度
　　　　　　　　�B緯度
　　　　　　　　�C空中線高(m)　　　 空中線地上高(m)
　　　　　　　　�DGL高(m)　　　　　 空中線GL高(m)
　　　　　　　a-2.受信局　　　　　　送信局としていますが、入れ替わってもOKです
　　　　　　　コンテキストメニュー(マウスで右クリック)
　　　　　　　 　a-2.-1.読み込み　　　局データをファイル(sta)より読み込み
　 　　　　　　　　 a-2.-2.保存　　　　　局データをファイル(sta)へ保存
　 　 �@局名
　　　　　　　　�A経度
　　　　　　　　�B緯度
　　　　　　　　�C空中線高(m)　　　 空中線地上高(m)
　　　　　　　　�DGL高(m)　　　　　 空中線GL高(m)
　　　　　　　a-3.距離(Km)　　　　　自動計算される為、入力は出来ません
　　　　　　　a-4.周波数(MHz)　　　 フレンネル作図用周波数(MHz)
　　　　　　b.対象障害物
　　　　　　　b-1.名称　　　　　　　障害物名称
　　　　　　　b-2.住所　　　　　　　　〃　の住所(緯度経度が分からない時、この住所より緯度経度を推測します)
　　　　　　　b-3.経度　　　　　　　　〃　位置の経度
　　　　　　　b-4.緯度　　　　　　　　〃　位置の緯度
　　　　　　　b-5.GL(m)　　　　　　　 〃　のGL(m)
　　　　　　　b-6.高さ(m)　　　　　　 〃　の高さ(m)
　　　　　　　b-7.幅(m)　　　　　　　 〃　の幅(m)
　　　　　　　b-8.奥行き(m)　　　　　 〃　の奥行き(m)
　　　　　　　b-9.傾き(度)　　　　　　〃　の傾き(度)
　　　　　　　b-10.任意形状　　　　 変換ボタンを押すことにより緯度経度・幅・奥行き・傾きより構造物のコナーの緯度経度一覧を作成
　　　　　　　b-11.タワー　　　　　　 障害物がタワー形状
　　　　　　　b-12.構造物のコナーの緯度経度一覧
　　　　　　　　コンテキストメニュー(マウスで右クリック)
　　　　　　　　b-12.-1.読み込み　　　構造物のコナーの緯度経度一覧をtextかlineファイルより読み込み
　 　　　　　　　　b-12.-2.保存　　　　　構造物のコナーの緯度経度一覧をファイルへ保存
　 　　　　　　　b-13.変換ボタン　　　　任意形状ONの時、障害物緯度経度・幅・奥行き・傾きより構造物のコナーの緯度経度一覧へ変換

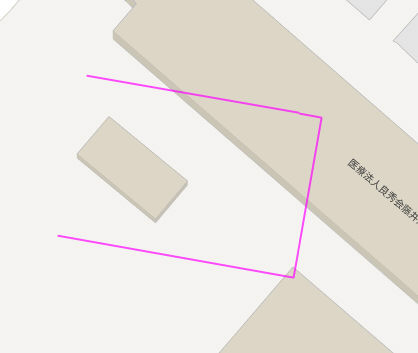

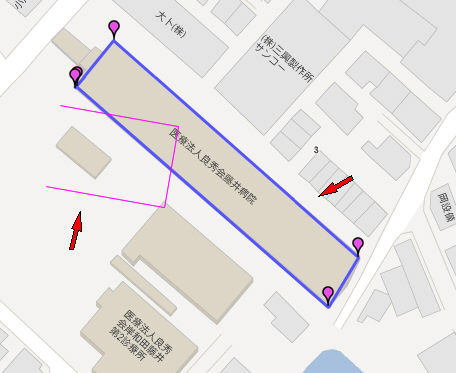

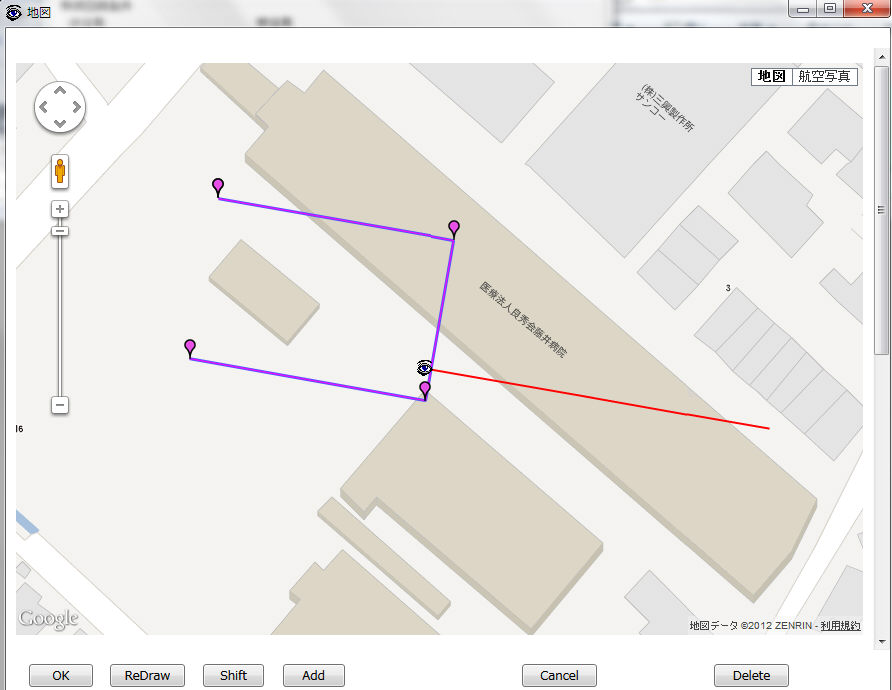

　　　　　　　b-13.地図へ　　　　　　任意形状OFFの時、構造物のコナーの緯度経度一覧を地図上で編集する

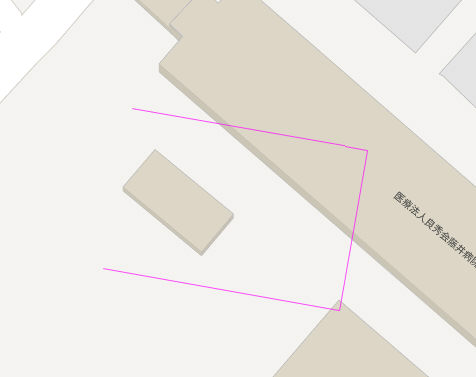

　　　　　　　　該当構造物付近を拡大




　　　　　　　　線の個所へマウスを持っていくと、線が太く成る、その時マウスをクリック




　　　　　　　　構造物のコナーにアイコンが現れる




　　　　　　　　アイコンをドラッグして目的の形状とする




　　　　　　　　OKボタンを押す
　　　　　　c.表紙
　　　　　　　c-1.表紙チェック　　　チェックで報告書出力時に表紙を追加
　　　　　　　c-2.会社名　　　　　　表紙に会社名追加
　　　　　　　c-3.日付　　　　　　　表紙に日付追加
　　　　　　d.開始ボタン　　　　　　報告書出力開始
　　　　　　e.終了ボタン　　　　　　ソフトの終了


---

　　　　-2.プルダウンメニュー

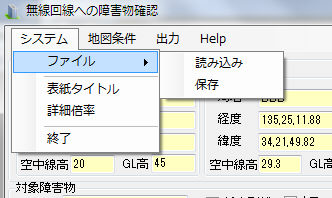

　　　　　　a.システム


　

　　　　　　　ア.ファイル
　　　　　　　　ア-1.読み込み　　　障害確認フォーマットのファイルよりデータを読み込みます
　　　　　　　　ア-2.保存　　　　　　　　　〃　　　　　でデータを保存します
　　　　　　　イ.表紙タイトル　　　報告書出力時の表紙のタイトル設定
　　　　　　　ウ.詳細倍率　　　　　　　〃　　　詳細地図の倍率指定
　　　　　　　エ.終了　　　　　　　ソフトを終了します
　　　　　　b.地図条件


　

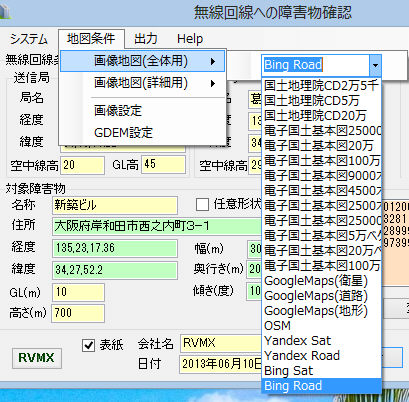

　　　　　　　ア.画像地図(全体用)　全体の回線を表示する地図の設定(プルダウニメニューにより->画像地図(詳細用)に同じ)
　　　　　　　イ.画像地図(詳細用)　障害構造物付近を拡大して表示する地図の設定

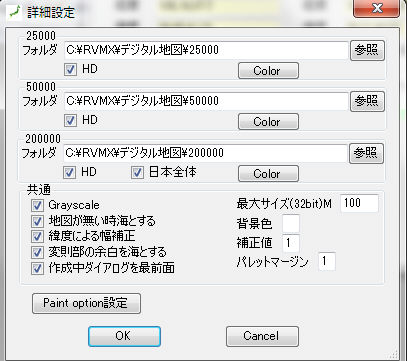

　　　　　　　ウ.画像設定　　　　　地図環境の設定


　

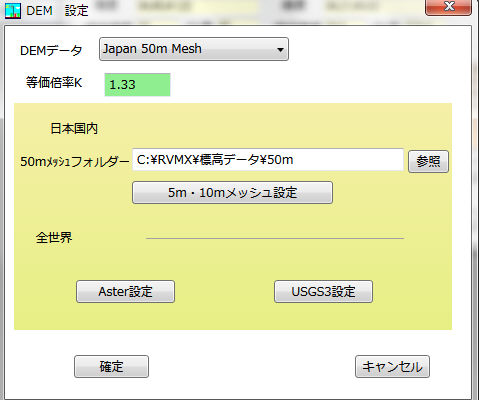

　　　　　　　エ.GDEM設定　　　　　見通図用DEMデータの環境設定


　

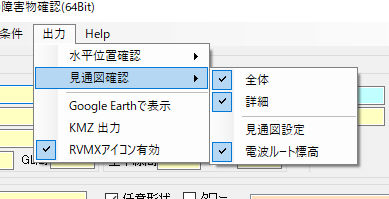

　　　　　　c.出力
　　　　　　　印刷・PDFへの出力時の出力種別設定


　

　　　　　　　ア.水平位置確認　　　水平方向の離隔確認
　　　　　　　　ア-1.全体　　　　　回線全体を表示する水平方向の離隔確認地図を設定
　　　　　　　　ア-2.詳細　　　　　障害構造物付近を拡大して表示する地図を設定
　　　　　　　イ.見通図確認　　　　垂直方向の離隔確認
　　　　　　　　イ-1.全体　　　　　見通図全体を表示を設定
　　　　　　　　イ-2.詳細　　　　　障害構造物付近を拡大して表示する見通図を設定
　　　　　　　　イ-3.見通図設定　　見通図作成環境設定
　　　　　　　　イ-4.電波ルート標高　見通図に障害物地点の電波ルート標高を表示(2018年版は試用、2019年版より正規)
　　　　　　　ウ.Google Earthで表示　電波障害確認をGoogle Earth上に表示確認(但し、Google Earthがインストールされている必要が有ります)
　　　　　　　　ウ-1.KMZ出力　　　　　　　〃　　　をKMZファイル(Google Earth用)として出力(2018年版は試用、2019年版より正規)
　　　　　　　　ウ-2.RVMXアイコンを有効　Google Earthで表示時にRVMX製アイコンを使う
　　　　　　d.HELP


　

　　　　　　　ア.Help　　　　　　　本説明

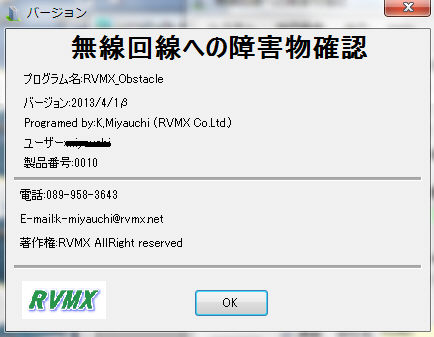

　　　　　　　イ.Version　　　　　 バージョン情報


　

---

　　３．出力例
　　　　-1.報告書例
　　　　　a.表紙


　

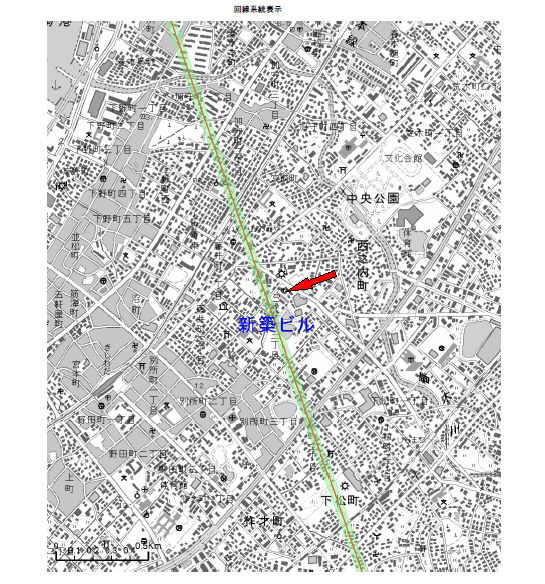

　　　　　b.詳細地図による水平方向の離隔確認


　

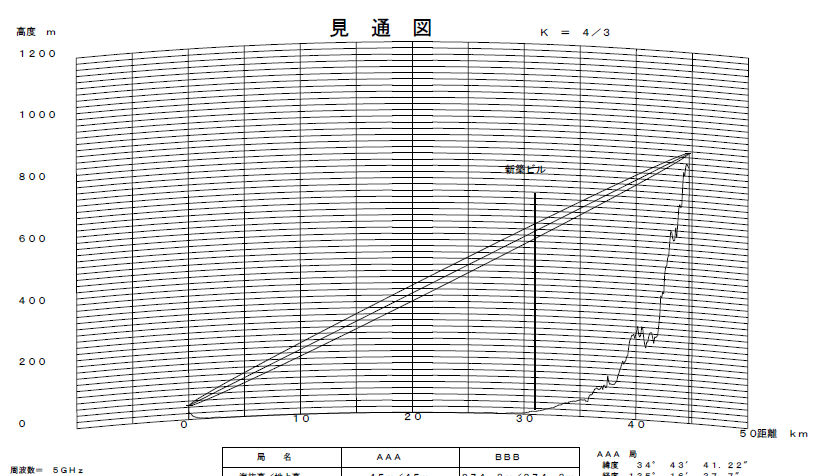

　　　　　c.見通図全体による垂直方向の離隔確認


　

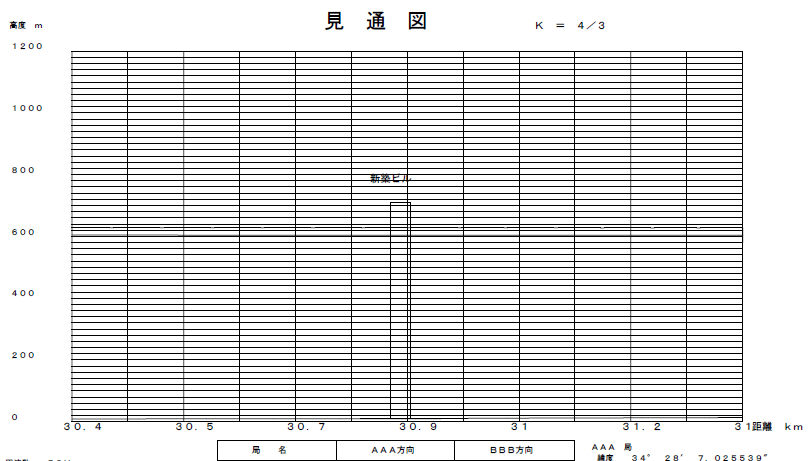

　　　　　d.障害構造物付近を拡大して表示する見通図


　

　　　　-2.Google Earthで表示例
　　　　　a.タワー例


　

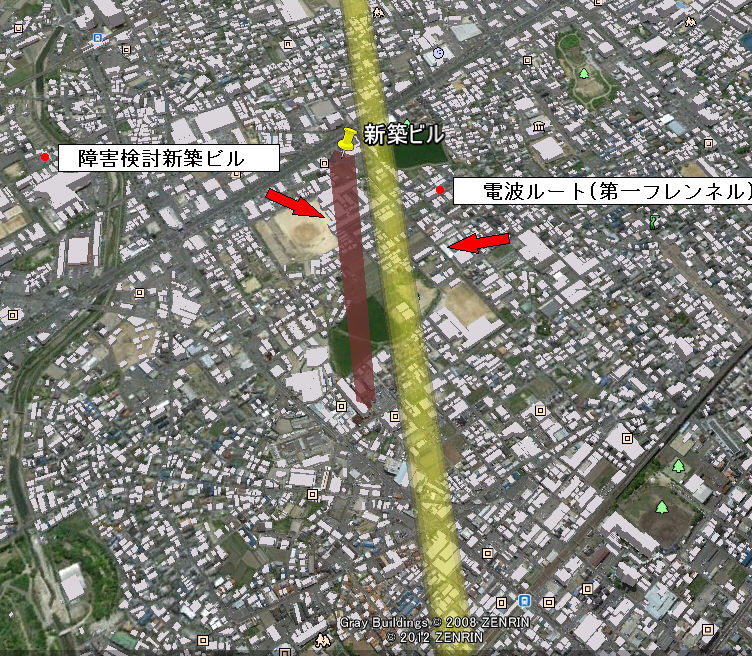

　　　　　b.ビル例


　

---

　　４．その他
　　　　法律により、高層建築物等（地上３１ｍを超える建築物等）を計画する時は、重要回線の障害と成らないか確認する必要が有ります。


---

　　５．関連ソフト


　　　発電用風車などの特殊構造物による電波減衰予測システム


---

　　注意： 　　　　　データは全て架空のものです
　　　　　WPFを利用している為、.Net Framework4.0以上がインストールされている必要が有ります。
　　　　　2019年版以前はβ版です。
　　　　　本ソフトは、サポートの対象外となります


---
