概要
RVMX GIS Viewerで国立研究開発法人 防災科学技術研究所及び国立研究開発法人 産業技術総合研究所が提供している活断層データを作図する機能です。
防災サービスエリア地図等に指定した活断層データ(深層断層・活動セグメント)を作図する事が出来ます。
RVMX GIS Viewerは回線設計やエリア調査・警報音達シュミレーション等より利用できます。
2017年及び2016年版で2016/11以降DVDで提供分は試用で、2018年版より正式機能と成ります。

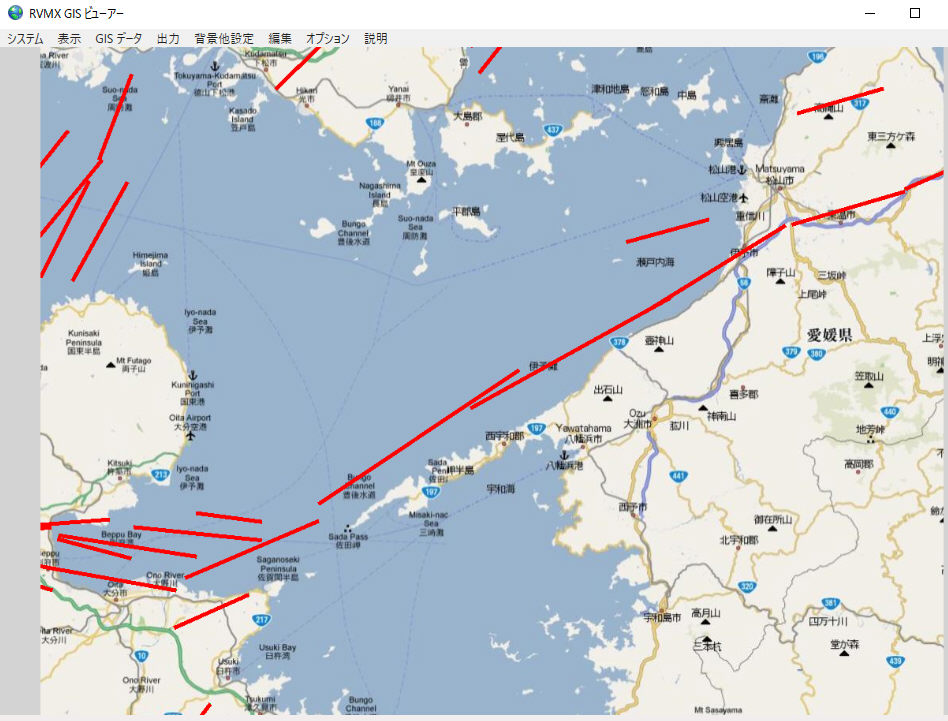

中央構造線の大分〜愛媛間の例
１．利用方法
-1.作図する活断層の色と線幅を指定
-2.活断層データのデータ保存フォルダーを指定（最初の一回のみ）
-3.目的の地図を表示後、GISデータ->防災情報(日本)->活断層->表層断層活断層・深層も含む活断層・活動セグメントをクリック
事前に地図が無い時は、対象データが収まる範囲の地図が自動的に作成されます。
-4.活断層を選択
この画面は、インストールされているデータのみの一覧となります。

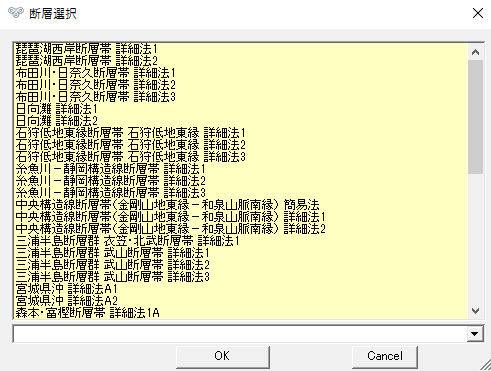

表層断層・深層も含む時例

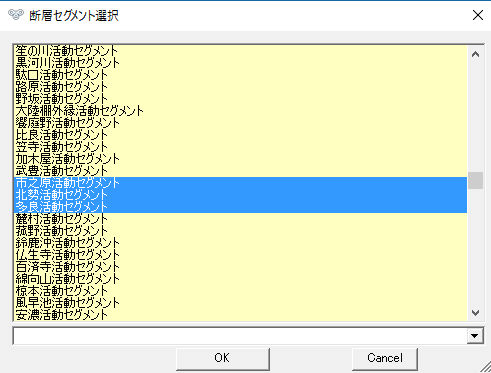

活動セグメントの例
フォルダー再設定ボタン データ保存フォルダーを指定し直し
All すべてを選択
Clear 選択を解除
２．活断層のデータについて
-1.表層・深層も含む活断層のデータはユーザーさん各自で必要なzipを箇所を取得してください。
-2.活動セグメントのデータはユーザーさん各自で必要な箇所をCSVで取得してください。
-3.データの配置は、任意のフォルダーを作成し、そこにダウンロードしたzip・csvファイルのまま配置してください。
-4.配置フォルダーを変更したときは、以前のフォルダー名を削除か変更してください。それにより次回立ち上げ時にフォルダーの再設定画面が出てきます。
３．作図例

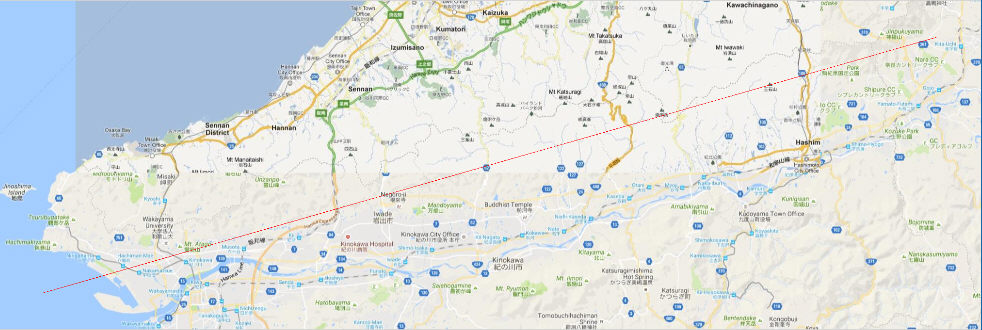

-1.中央構造線断層帯（金剛山地東縁−和泉山脈南縁 詳細法1の表層断層を赤色で作図した例。

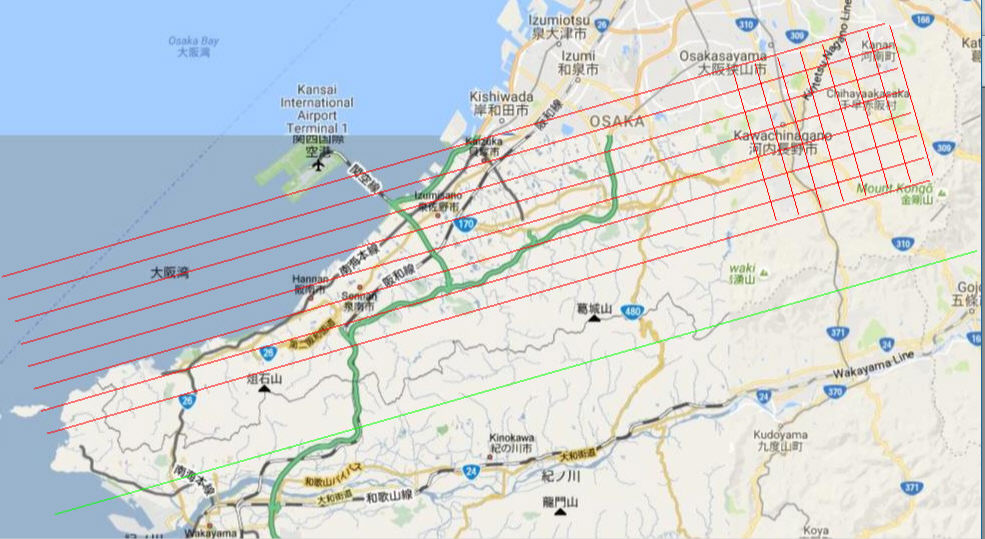

-2.中央構造線断層帯（金剛山地東縁−和泉山脈南縁 詳細法1の深層も含むを表層部(緑色)・深層部(赤色)で作図した例。
赤色で深層も含むで作成後、緑色で表層断層を作図

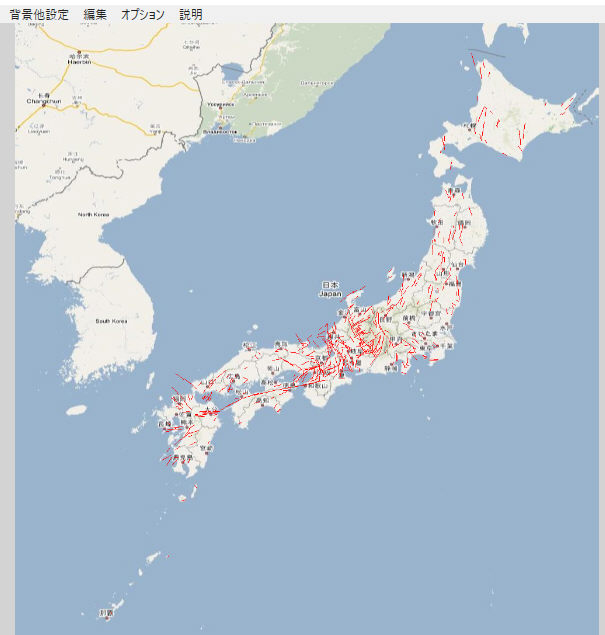

-3.活動セグメント Allを赤色で作図した例。

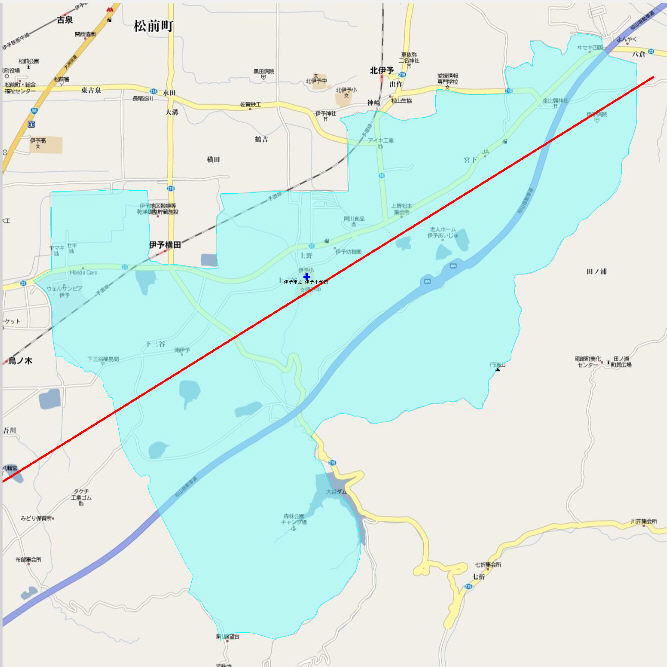

-4.小学校の校区(水色)と活動セグメント(赤色)で作図した例。
４．関連機能
RVMX GISViewer
国土交通省が提供している緊急輸送道路の作図機能紹介
国土交通省が提供している河川データの作図機能紹介
国土交通省が提供している土砂災害危険箇所データの作図機能紹介
国土交通省が提供している土砂災害警戒区域データの作図機能紹介
国土交通省が提供している浸水想定区域データの作図機能紹介
国土交通省が提供している避難施設データの作図機能紹介
国土交通省が提供しているヘリポートデータの作図機能紹介
国土交通省が提供している鉄道の作図機能紹介(2016年版より)
国土交通省が提供している定期旅客航路の作図機能紹介(2016年版より)
国土交通省が提供している警察署の作図機能紹介(2016年版より)
国土交通省が提供している消防署の作図機能紹介(2016年版より)
国土交通省が提供している医療機関の作図機能紹介(2016年版より)
国土交通省が提供している学校の作図機能紹介(2016年版より)
国土交通省が提供している公共施設の作図機能紹介(2016年版より)
国土交通省が提供している発電所の作図機能紹介(2016年版より)
国土交通省が提供している港湾の作図機能紹介(2016年版より)
国土交通省が提供している低位地域の作図機能紹介(2017年版より)
国土交通省が提供している密集市街地の作図機能紹介(2017年版より)
国土交通省が提供しているダムの作図機能紹介(2017年版より)
国土交通省が提供しているバス路線の作図機能紹介(2016年版より)
国土交通省が提供しているバス停の作図機能紹介(2017年版より)
国土交通省が提供している人口集中地区の作図機能紹介(2017年版より)
国土交通省が提供している河川流域の作図機能紹介(2017年版より)
国土交通省が提供している小学校校区の作図機能紹介(2017年版より)
国土交通省が提供している豪雪地帯の作図機能紹介(2017年版より)
国土交通省が提供している上水道の作図機能紹介(2017年版より)
国立研究開発法人 防災科学技術研究所が提供している地震予測データの作図機能紹介(2018年版より)
国土交通省が提供している津波による浸水想定区域の作図機能紹介(2018年版より)
国土交通省が提供している500mメッシュ別将来推計人口データの作図機能紹介(2019年版より)
５．その他
-1.活断層のデータは国立研究開発法人 防災科学技術研究所及び国立研究開発法人 産業技術総合研究所が提供している為、サービスが停止すると取得はできなくなります。
-2.結果を公開時は、データ元の利用規約に従ってください。
-3.対象エリアは日本国内となります。
-4.このデータは、更新される可能性がある為、最新のデータをお使いになる事をお勧めします。
注意：.Net Framework4.5以上がインストールされている必要が有ります。
