概要
RVMX GIS Viewerで国立研究開発法人 防災科学技術研究所が提供している地震予測データを作図する機能です。
防災サービスエリア地図等に指定した地震予測データを作図する事が出来ます。
RVMX GIS Viewerは回線設計やエリア調査・警報音達シュミレーション等より利用できます。
2017年は試用で、2018年版より正式機能と成ります。
１．利用方法

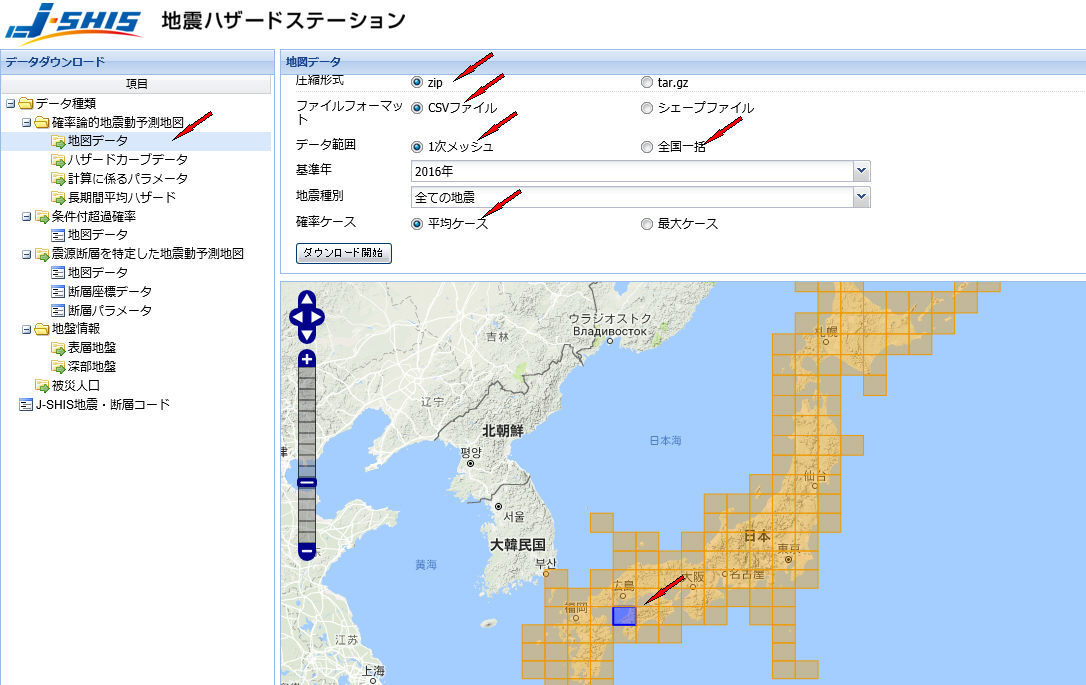

-1.データを防災科学技術研究所より取得
a.一次メッシュ単位か、全国一括
b.取得サイト
確率論的地震動予測地図->地図データ->zip・csv・一次メッシュか全国一括・年・全ての地震・平均ケース->ダンロード開始ボタンON

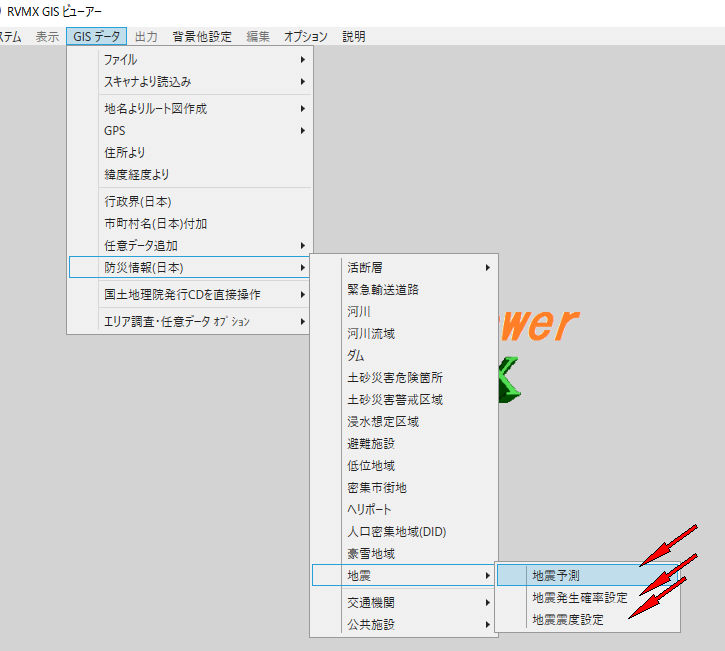

-2.RVMX_Gisviewerより
a.地震予測 開始
b.地震発生確率設定 地震発生確率と色の設定(下記参照)
c.地震震度設定 地震震度の色設定(下記参照)
-3.RVMX_Gisviewerで予測範囲を指定、地図を読み込みや行政界指定
-4.地震予測をクリック
a.地震デーの格納フォルダーを指定（指定済みの時は出てきません）

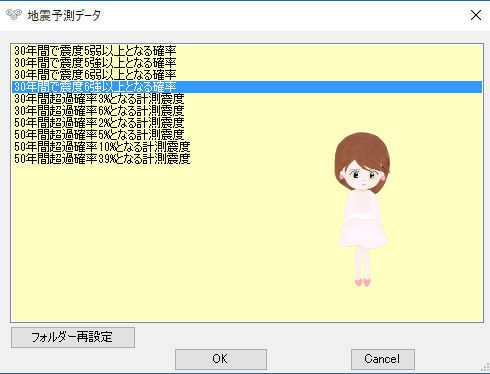

b.地震予測のデータ選択
・30年間で震度5弱以上となる確率
・30年間で震度5強以上となる確率
・30年間で震度6弱以上となる確率
・30年間で震度6強以上となる確率
・30年間超過確率3%となる計測震度
・30年間超過確率6%となる計測震度
・50年間超過確率2%となる計測震度
・50年間超過確率5%となる計測震度
・50年間超過確率10%となる計測震度
・50年間超過確率39%となる計測震度
-5.開始 範囲により時間が掛かります。

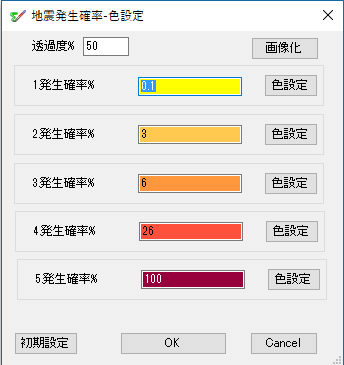

２．地震発生確率設定
-1.透過度% 背景地図の透過度を設定します。(地震震度設定と共通)
-2.発生確率% 自陣の発生確率を設定
-3. 〃 の色設定ボタン 各発生確率に対する色を指定しまする

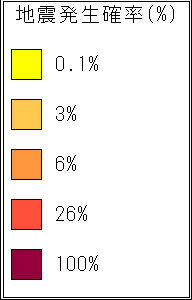

-4.画像化ボタン 設定状況を画像化し指定ファイルへ保存します。これは報告書などの文書や画像に貼り付けて使えます。
-5.初期設定 防災科学技術研究所と同じ設定にします。

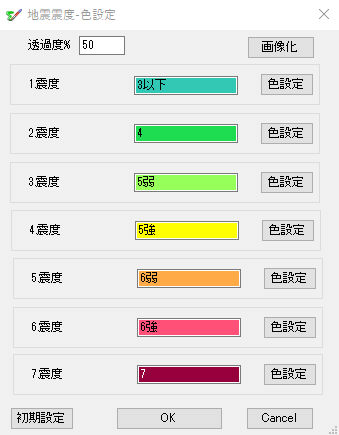

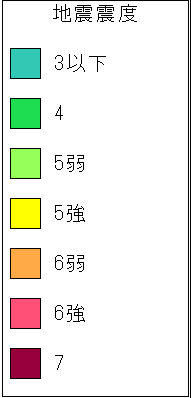

３．地震震度設定
-1.透過度% 背景地図の透過度を設定します。(地震発生確率設定と共通)
-2.地震震度 固定です
-3. 〃 の色設定ボタン 各地震震度に対する色を指定しまする
-4.画像化ボタン 設定状況を画像化し指定ファイルへ保存します。これは報告書などの文書や画像に貼り付けて使えます。
-5.初期設定 防災科学技術研究所と同じ設定にします。
４．結果例

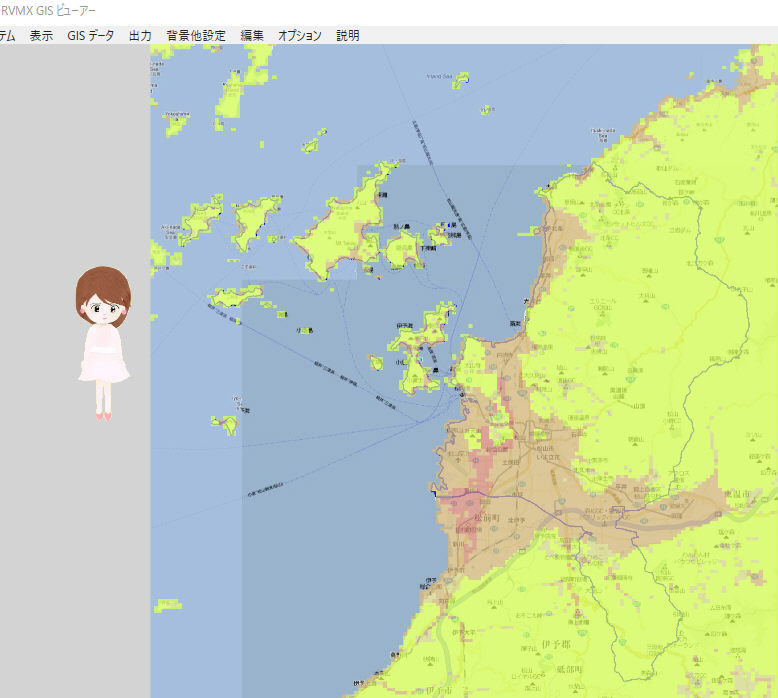

-1.松山市で30年間で震度6強以上となる確率で作成例

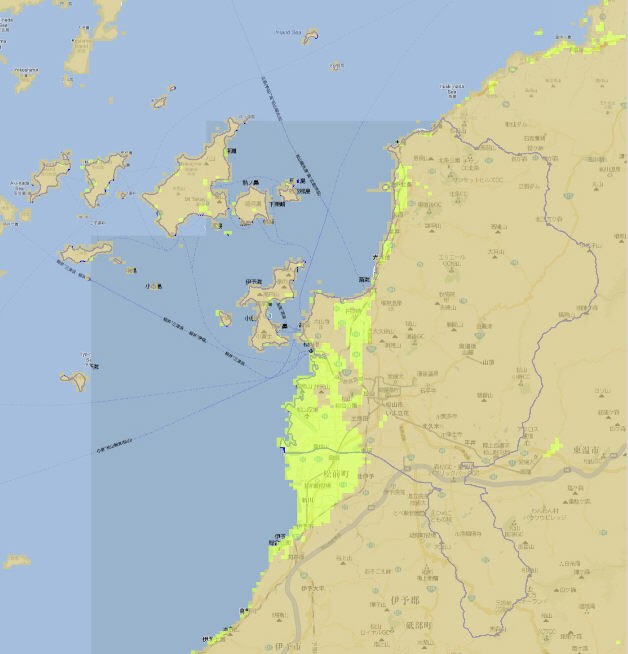

-2.松山市で50年間超過確率5%となる計測震度で作成例
５．関連機能
RVMX GISViewer
国土交通省が提供している緊急輸送道路の作図機能紹介
国土交通省が提供している河川データの作図機能紹介
国土交通省が提供している土砂災害危険箇所データの作図機能紹介
国土交通省が提供している土砂災害警戒区域データの作図機能紹介
国土交通省が提供している浸水想定区域データの作図機能紹介
国土交通省が提供している避難施設データの作図機能紹介
国土交通省が提供しているヘリポートデータの作図機能紹介
国土交通省が提供している鉄道の作図機能紹介(2016年版より)
国土交通省が提供しているバス路線の作図機能紹介(2016年版より)
国土交通省が提供している定期旅客航路の作図機能紹介(2016年版より)
国土交通省が提供している警察署の作図機能紹介(2016年版より)
国土交通省が提供している消防署の作図機能紹介(2016年版より)
国土交通省が提供している医療機関の作図機能紹介(2016年版より)
国土交通省が提供している学校の作図機能紹介(2016年版より)
国土交通省が提供している公共施設の作図機能紹介(2016年版より)
国土交通省が提供している発電所の作図機能紹介(2016年版より)
国土交通省が提供している港湾の作図機能紹介(2016年版より)
国土交通省が提供している低位地域の作図機能紹介(2017年版より)
国土交通省が提供している密集市街地の作図機能紹介(2017年版より)
国土交通省が提供しているダムの作図機能紹介(2017年版より)
国土交通省が提供しているバス停の作図機能紹介(2017年版より)
国土交通省が提供している人口集中地区の作図機能紹介(2017年版より)
国土交通省が提供している河川流域の作図機能紹介(2017年版より)
国土交通省が提供している小学校校区の作図機能紹介(2017年版より)
国土交通省が提供している豪雪地帯の作図機能紹介(2017年版より)
国土交通省が提供している上水道の作図機能紹介(2017年版より)
国立研究開発法人 防災科学技術研究所・産業技術総合研究所が提供している活断層の作図機能紹介(2018年版より)
国土交通省が提供している津波による浸水想定区域の作図機能紹介(2018年版より)
国土交通省が提供している500mメッシュ別将来推計人口データの作図機能紹介(2019年版より)
５．その他
-1.地震予測データは防災科学技術研究所が提供している為、サービスが停止すると取得はできなくなります。
-2.対象エリアは日本国内となります。
-3.このデータは、更新される可能性がある為、最新のデータをお使いになる事をお勧めします。
注意：.Net Framework4.5以上がインストールされている必要が有ります。
