無線局の人口衛星への干渉検討参考機能(β版)

概要　無線局の人口衛星への干渉検討参考機能(β版)。

　　衛星は最近小型衛星が増えて、用途等も多岐にわたってきている、又軍事用等不明部分の多いものもある。
　また、使用周波数も137MHzよりKUバンドまで広域にわたっています。
　ＲＶＭＸ無線局間の干渉検討に対衛星の機能を追加しました。機能には衛星軌道・衛星通信の援助を受けて実現しています。
　無線回線間の干渉検討参考機能(β版)に追加する形で実現しています。
　回線設計の2020年版以降で動作し、2020年版は試用期間となり、2021年版より正規機能とする予定です。


---

　　１．利用方法

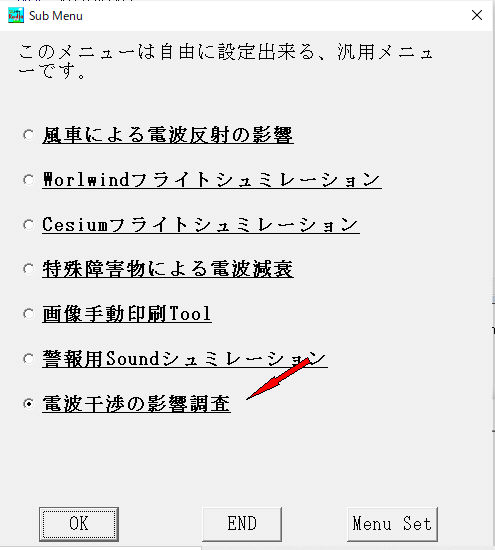

　　　　・回線設計よりの起動方法


　　　　　　サブメニュー、より起動


　　　

---

　　２．基本操作説明
　　　　　-1.基本説明は無線回線間の干渉検討参考機能(β版)を参照
　　　　　　本説明は基本機能に衛星用に追加した機能の説明です。
　　　　　-2.操作手順

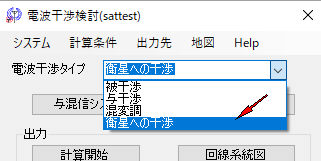

　　　　　　a.初期画面で衛星への干渉を選択


　　　　　　　



　　b.画面選択ボタン説明
　　　　　　　b-1.与干渉システムボタン　干渉を与える側の条件を設定
　　　　　　　　

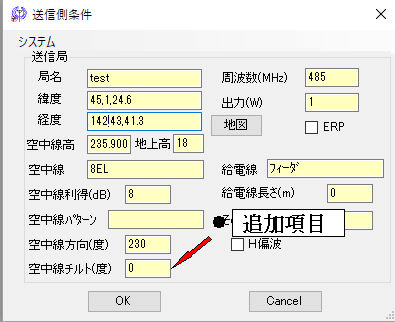

　　　　　　　　b-1-1.空中線チルト　　　標準機能に空中線チルト角の設定機能が追加されている。
　　　　　　c.衛星選択ボタン　　　　衛星を条件設定により選択
　　　　　　　



　　　　　　　c-1.種類選択　　　　　　静止衛星か/任意衛星かを選択
　　　　　　　　



　　　　　　　　c-1-1.静止衛星　　　　赤道上に静止している衛星を選択
　　　　　　　　c-1-2.任意衛星　　　　種別・用途などより選択、全ても選択できます。この場合は指定時間の移動中の干渉も検討します
　　　　　　　　



　　　　　　d.選択ボタン　　　　　選択を開始します。静止と任意の全ての時は自動で行われます。
　　　　　　　d-1.手動選択　　　　衛星軌道・衛星通信の機能により選択、詳しくは衛星軌道・衛星通信を参照
　　　　　　　



　　　　　　　

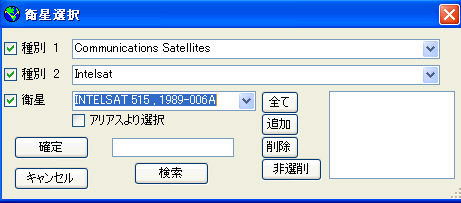

選択例

　　　　　　e.キャンセツボタン　　衛星の選択を中止
　　　　　-3.出力　　　　　　　　　出力を指定
　　　　　　-3-1.計算開始ボタン　　計算を開始します、その後指定出力先へ結果を出力します。
　　　　　　-3-2.回線系統図ボタン　関係する回線系統図を作成します。
　　　　　-4.終了ボタン　　　　　　システムを終了します。


---

　　　　　-5.プルダウンメニュー
　　　　　a.システム
　　　　　　変更なし

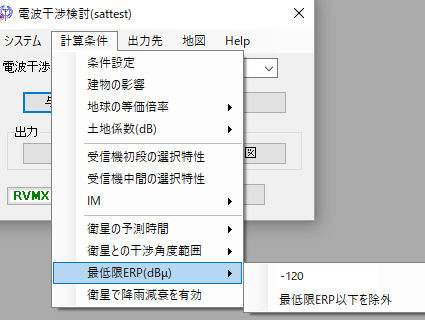

　　　　　b.計算条件
　　　　　　追加部分
　　　　　　b-1.衛星の予測時間　　任意衛星で今後時間とともに移動する位置を予測。
　　　　　　



　　　　　　　b-1-1.時間　　　　　全体の予測時間
　　　　　　　b-1-2.間隔　　　　　予測間隔(0.1時間個単位で設定可能)

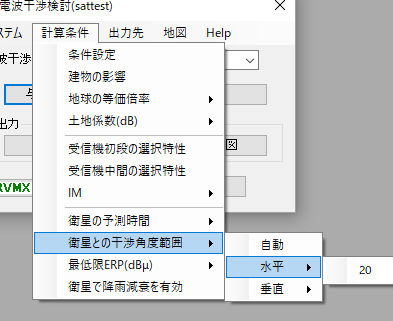

　　　　　　b-2.衛星との干渉角度範囲
　　　　　　



　　　　　　　b-2-1.自動　　　　　空中線の半値角を範囲地とする、但し、八木は垂直を水平の倍とします。
　　　　　　　b-2-2.水平　　　　　水平の範囲を手動設定
　　　　　　　b-2-3.垂直　　　　　垂直　　　〃　　　　
　　　　　　b-3.最低限ERP(dBμ)　
　　　　　　



　　　　　　　b-3-1.数値　　　　　衛星の最低限ERP電界値
　　　　　　　b-3-2.最低限ERP以下を除外　
　　　　　　b-4.衛星で降雨減衰を有効　10G以上の時電界計算で降雨減衰を付加(干渉の時は無効とし、衛星との通信可能判定時は有効)
　　　　　c.出力先
　　　　　　変更なし
　　　　　d.地図
　　　　　　衛星関係の回線作図機能を追加,又地図は範囲が非常に広いためRVMXシステムが所有している地図を使います。
　　　　　　追加部分
　　　　　　



　　　　　　d-1.無線局マーク

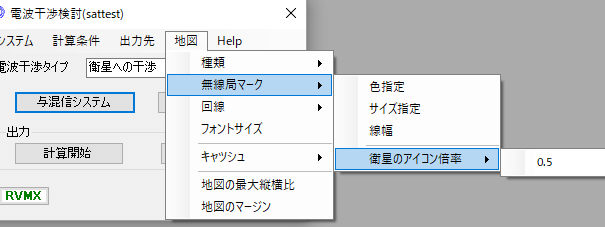

　　　　　　　d-1-1.衛星のアイコン倍率　　地図へ作図するアイコンの倍率
　　　　　　

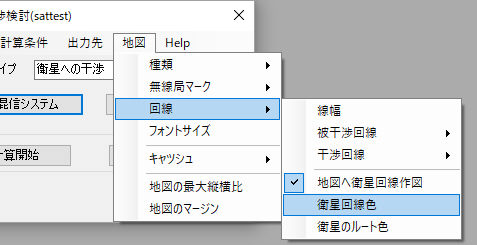

　　　　　　d-2.回線
　　　　　　　d-2-1.地図へ衛星回線作図　　回線のラインを作図
　　　　　　　d-2-2.衛星回線色　　　　　　線の色指定
　　　　　　　d-2-3.衛星のルート色指定　　衛星が時間とともに移動するルートを線で描きますが、その線の色指定
　　　　　　その他は変更なし
　　　　e.Help
　　　　　　変更なし


---

　　３．無線局設定画面
　　　　　-3.回線設計とリンクして設定
　　　　　　　変更なし


---

　　４．地図表示画面
　　　　　　変更なし、但しGoogleEarthの機能は無くなっています。


---

　　５．結果例


　　　　　-1.衛星で系統図付き例

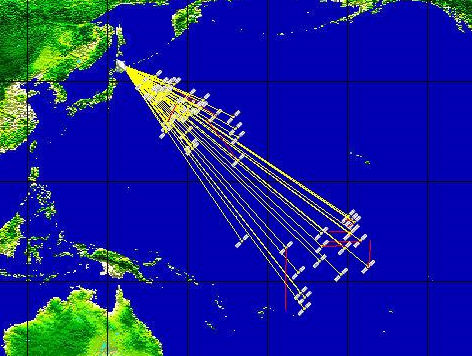

　　　　　　　a.静止衛星で地上局空中線方向を230方向の例は赤道上に並んでいます。
　　　　　　　

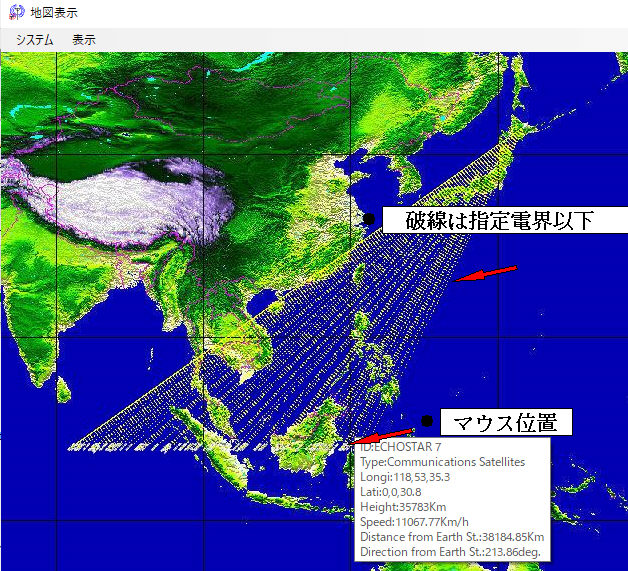

マウスを衛星や地球局へ持っていくとその情報が見えます

　　　　　　　b.任意衛星で地上局空中線方向を130方向の例
　　　　　　　



　　　　　-2.結果をPDFへ出力例
　　　　　　　

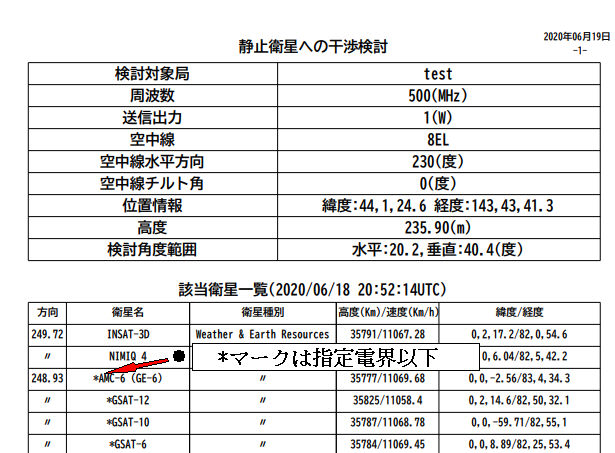

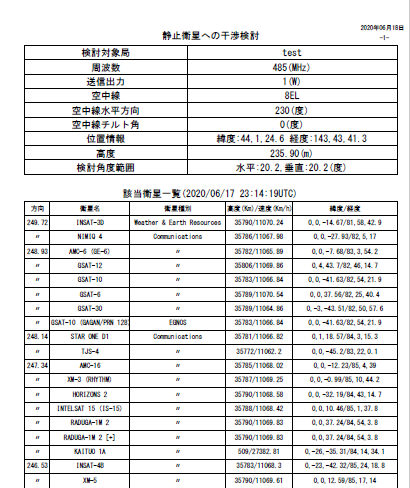

静止衛星の例

　　　　　　　



　　　　　　　

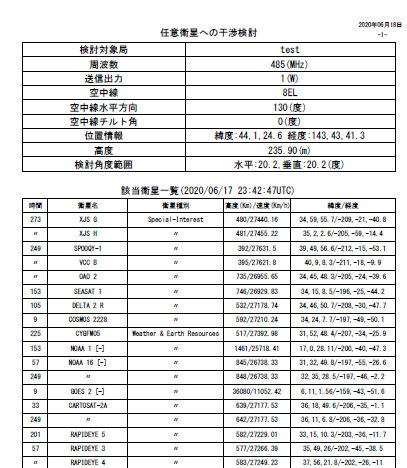

任意衛星の例

　　　　　　　

PDFの最後のページに系統図を作成

---

　　６．その他

　　　　　　-1.サンプルで使っているデータは架空のものです。
　　　　　　-2.衛星データはNORAD(アメリカ防空司令部)よりのデータをリアルタイムで利用、よってこのサービスが停止すると機能しなくなります。
　　　　　　-3.人衛星の将来位置予測は、現在のNORADOよりの情報を元に計算しています。よって、衛星の運用元がエンジンを噴射して
　　　　　　　　軌道変更した時は違ってきます。
　　　　　　-4.地形や建物の影響は地球局より10Kmまで調査して最低仰角を決定しています。


---

　　７．関連リンク

　　　　　　・無線回線間の干渉検討参考機能(β版)
　　　　　　・無線回線間の干渉検討参考機能(β版)への2024年追加機能


---

　　注意：


　　　　　-1..Net Framework4.5以上がインストールされている必要が有ります。
　　　　　-2.現在β版で、完成予定は未定です。
　　　　　-3.本ソフトは、参考で提供中の為サポートの対象外となります


---
