RVMX 全世界対応のCesiumを使ったDEM読み取りクラス(β版)のご紹介

概要

　RVMX 全世界対応のCesiumを使ったDEM読み取りクラス(β版)のご紹介。
　　　今まで海外のDEMはUSGS・NASA等の提供のデータ(USGS3・USGS1・Aster・ALOS・他)を使っていましたが、提供元の環境変化により取得しづらくなる事が有りました。
　　そこで今回Aster等を取得するまでの代替え手段としてCesuimを使ったDEM取得クラスを作成しました。データ取得にはID等必要ありません。
　　実際には既存ソフトと疎結合(本機能が無くても影響がない様にする為)にする為インターフェイスソフトを間に入れています。
　　RVMXソフトにはDEMを使う機能は非常に多くありますが、回線設計本体と、RVMX_GISViewerに組み込んでみました
　　本機能は、2022年版以降より試用版として、2023年版より正規機能として動作します。


---

１．概要及び動作要求条件

　　　-1.CesiumはWebのスクリプトで動作し、インターネット接続とサーバー環境及びブラウザが必要です。

　　　-2.ブラウザーはIEはMicrosoftより停止がアナウンスされていますので、Webview2(Chrome)でブラウザを作成しています。

　　　-3.サーバー環境はPC内で、IISを動作させるのが優先ですが、RVMXサーバー(但し、停止時も有ります)も使えるようにしています。

　　　-4.Cesiumより取得高度は準拠楕円体からの高さ（Ellipsoid.WGS84）で海抜高では有りません。
　　　　　その為、全世界対応のジイオド(地域により気圧の影響で海面高度変化)を求めて補正しています。

　　　-5.データ取得にインターネットを使うため、環境によりエラーが発生します。その為リトライも設定できるようにしています。また、時間もかかります。
　　　　　但し、サービスエリア等では非常に時間が掛かり、途中でリトライとなると時間が余計にかかります。
　　　　　よって、サービスエリア等では最初に必要エリア内のDEMを先読みします。


---

２．使い方

　　　　-1.回線設計の例。

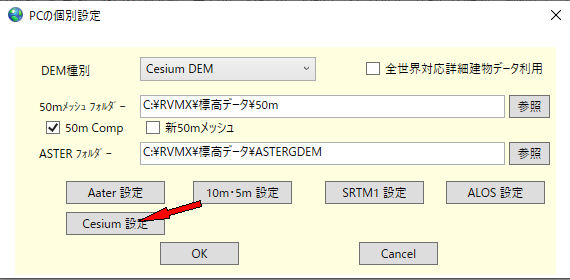

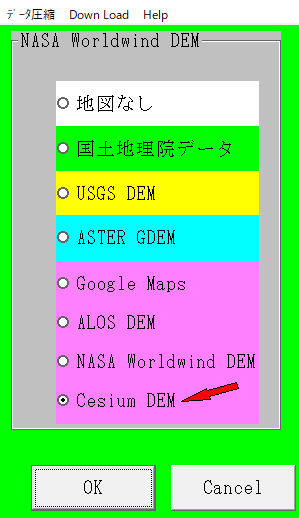

　　　　　a.DEMの設定


　　　Cesium DEMをチェック


　　　　　b.環境設定


　　　Cesium DEM設定をクリック

　　　　　　詳細はCesium環境設定を参照

　　　　　c.VHF/UHF固定回線での操作は今まで同じです。

　　　　　d.サービスエリア

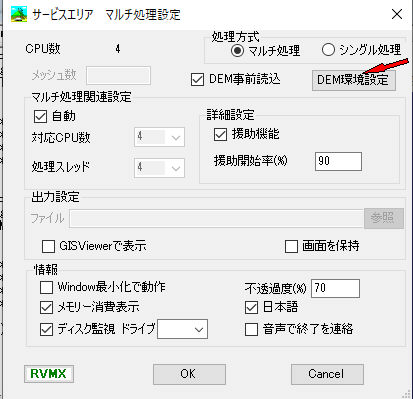

　　　　　　d-1.マルチタスク用設定

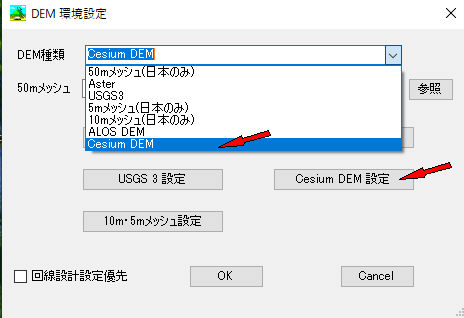

　　　DEM環境設定ボタンをON

　　　

　　　　　　・DEMの種類にCesium DEMが追加されています。
　　　　　　・Cesium DEM設定ボタンが追加されています。詳細はCesium環境設定を参照

　　　　　　d-2.DEMデータを全て先読みします。


　　　マルチタスクOFFの時

　　　マルチタスクONの時

---

　　-2.RVMX_GISViewerの例。

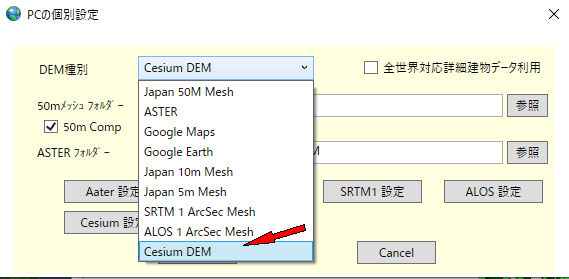

　　　　　a.DEMの設定


　　　

　　　　　　・DEMの種類にCesium DEMが追加されています。

　　　　　b.Cesium設定


　　　

　　　　　　・Cesium 設定ボタンが追加されています。詳細はCesium環境設定を参照


---

３．Cesium環境設定

　　　

　　　　-1.最大待ち時間(ミリ秒)　　　　スクリプトよりの応答の最大待ち時間

　　　　-2.最大やり直し　　　　　　　　失敗した時の最大やり直し回数

　　　　-3.Webサーバー　　　　　　　　サーバー環境
　　　　　a.RVMXサーバー不使用　　　　RVMXサーバーを利用しない、優先=第三順位

　　　　　b.ローカルサーバー(OS機能)　Windowsが持っているサーバー機能(IIS)、優先=最優先
　　　　　　b-1.不使用　　　　　　　　ローカルサーバー(OS機能)を使わない

　　　　　　b-2.フォルダー　　　　　　物理フォルダー

　　　　　　b-3.参照ボタン　　　　　　ブラウザ形式でフォルダー指定

　　　　　　b-4.設定方法　　　　　　　IIS機能を有効にする設定方法

　　　　　　b-5.動作確認　　　　　　　ローカルサーバー(OS機能)の動作を確認

　　　　　c.RVMX Webホストサーバー　　RVMX製サーバーソフト、PC単独で近距離にネットワークによるテンポラリー情報提供Tool（参考）優先=第二順位
　　　　　　c-1.不使用　　　　　　　　　不使用

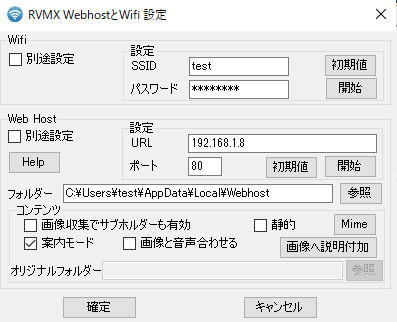

　　　　　　c-2.設定　　　　　　　　　RVMX Webホストサーバーの設定


　　　


　　　　　　c-3.動作確認　　　　　　　RVMX Webホストサーバーの動作を確認

　　　　-4.閉じるボタン　　　　　　　画面を閉じます。


---

　　　　-5.プルダウンメニュー
　　　　　a.Help


　　　

　　　　　　a-1.説明　　　　　　　本説明


---

４．失敗メッセージ

　　　　途中で失敗すると下記のようなメッセージが出ますが、リトライ以内であれば再実行します。


　　　Webview2のエラーです

---

５．結果例

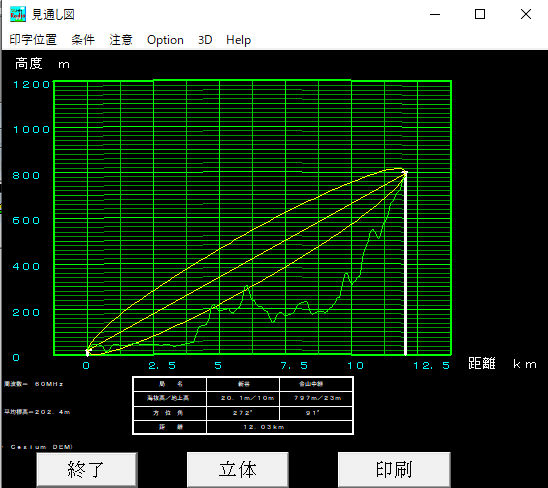

　　　　-1.日本国内での見通図比較例

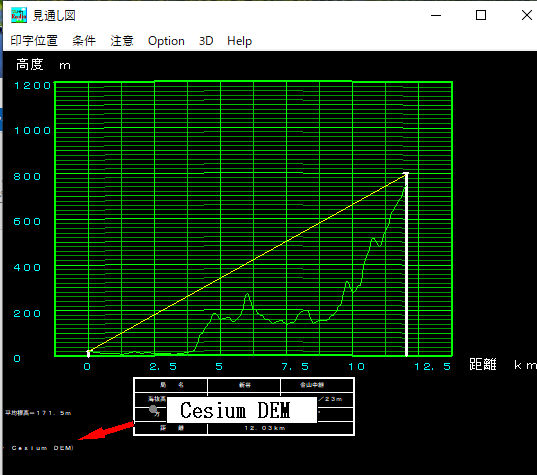

　　　Cesium DEMの例

　　　Cesium DEMでジイオド補正無し例

　　　50mメッシュの例

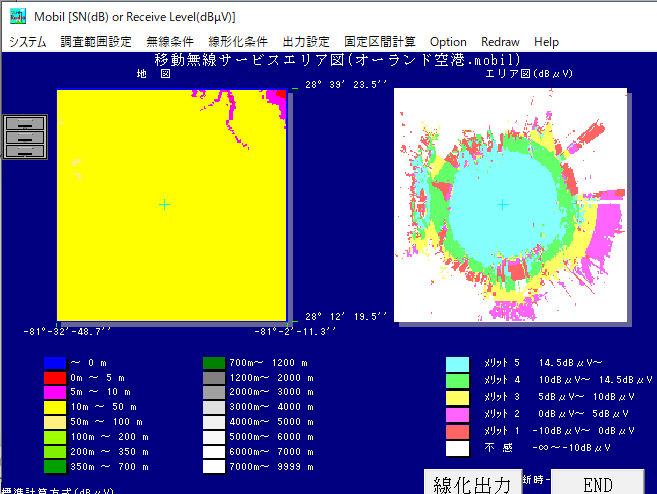

　　　　-2.アメリカ フロリダ州ののオーランド国際空港サービスエリア例


　　　

　　　　-3.日本国内でのサービスエリア比較例

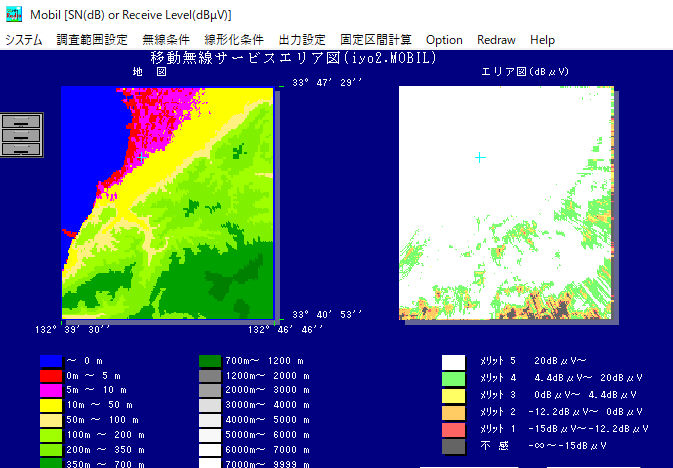

　　　Cesium DEMの例

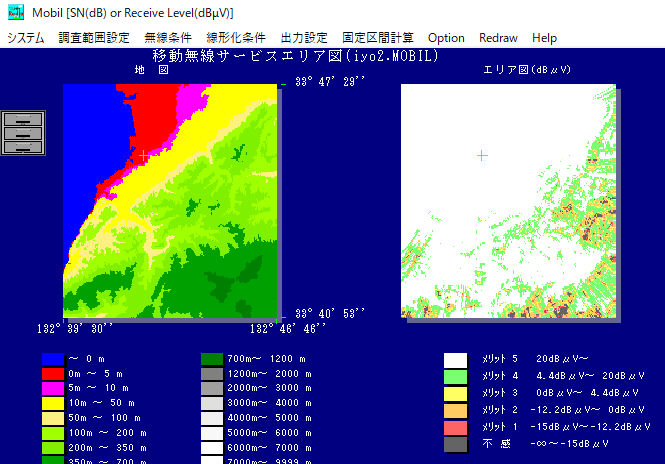

　　　50mメッシュの例

---

５．その他

　　　　-1.基本的に本機能は海外用です。
　　　　-2.精度はAster(NASA)の方が高いと思います。
　　　　-3.RVMX製ソフトで他の機能への組み込みをご希望が有れば、ご連絡ください、対応を検討します。
　　　　-4.インターネット経由のデータ取得の為、環境によりエラーが起きる可能性も有ります、差の時は再度試して下さい。


---

　　注意：-1.Net Framework4.62以上がインストールされている必要が有ります。
　　　　　-2.Cesiumの仕様変更により動作しなくなることが有るかも知れません。


---

提供ソフトのＱ＆Ａ
(有)ＲＶＭＸ
