RVMX_AutoVirtualPaper(PDF)による回線設計関連データ埋め込み機能(試験機能)の追加。
以前よりXPSフォーマットによりデータ埋め込みを行っていましたが、PDFフォーマットの方が普及しています。その為、今回試験機能としてPDFに回線設計関連データ埋め込み機能を追加してみました。
追加した機能はRVMX_AutoVirtualPaper利用したVHF/UHF固定回線・多重回線・見通図作成及びRVMX_Autodpfqdを利用したサービスエリアです。
動作は2025年版よりで、2026年版より試験機能のまま連続利用ができます。
１．基本機能の設定

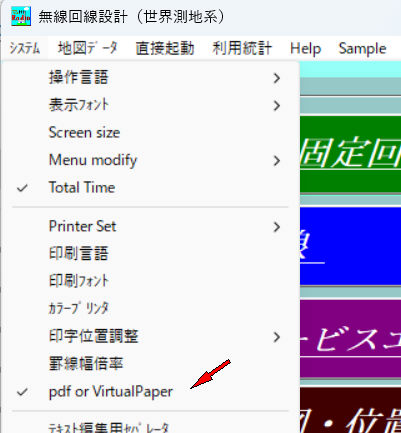

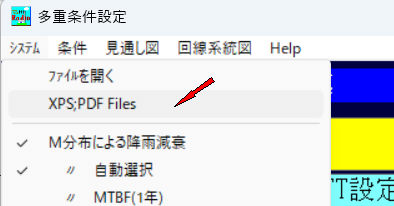

回線設計最初の画面でプルダウンメニューのシステム->PDF or Virtualpaperにチェック
２．VHF/UHF固定回線・多重回線・見通図作成での使い方
基本操作は今まで同じです。-1.データ埋め込み

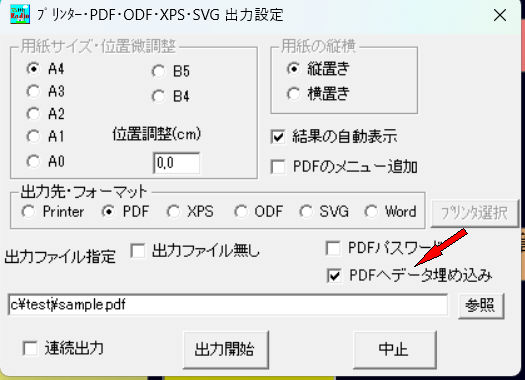

印刷出力時にPDFへデータ埋め込みにチェック。

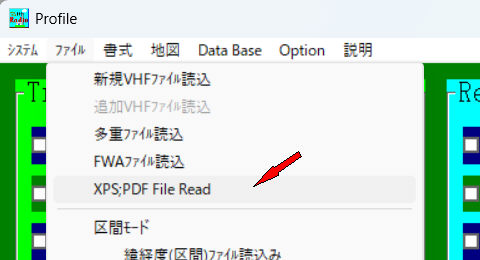

-2.PDFよりデータ読み込み

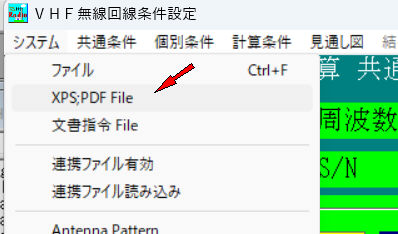

a.VHF/UHF固定回線
データが埋め込まれていると、そのデータを設定し[計算]・表示を行います。
３．サービスエリアでの使い方
基本操作は今まで同じです。地図上へ結果を表示まで行いその後下記の操作を行います
-1.データ埋め込み

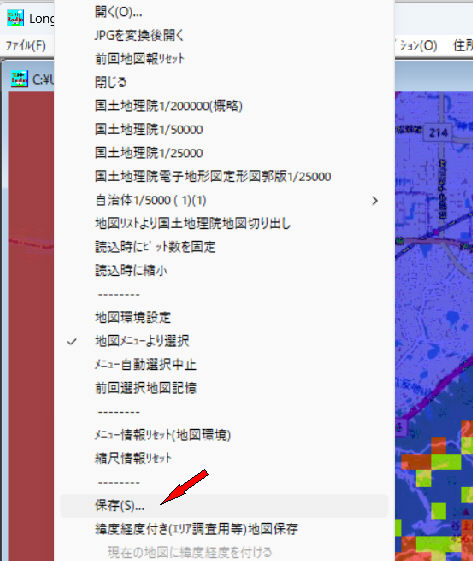

a.プルダウンメニューのファイル->保存をクリック

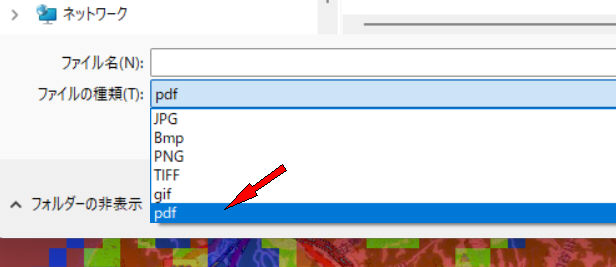

b.pdfを選択しファイルを設定

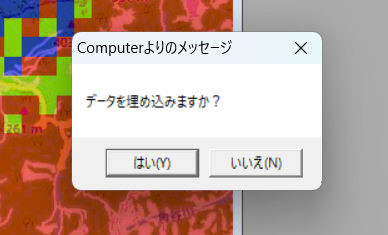

b.データ埋め込みの確認が出ます、はいをON
これにより、結果のPDF出力は普通に行えるが、計算条件などのデータもPDFに埋め込まれます。

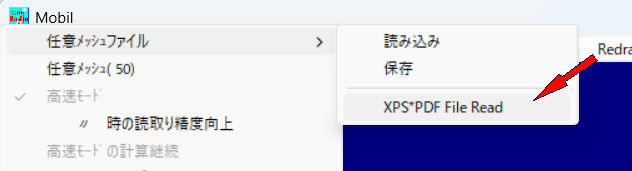

-2.PDFよりデータ読み込み
データが埋め込まれていると、そのデータを読み込み設定します。

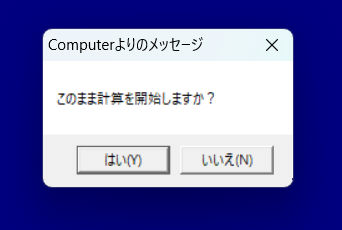

b.計算を開始するかの確認メッセージが出ます
４．その他
-1.本ソフトは参考の試験機能として付加しています、よってサポートは有りません。-2.今後不具合の報告などにご利用下さい
-3.結果のpdfには結果は目で見えて、埋め込みデータはその再現に役立ちします
-4.但し、埋め込みデータは基本的に無線関連のデータでDEM・建物や地図情報などは含まれていない為、完全には復元されないかもしれません
-5.埋め込みデータはrvmx_pdfに特殊機能を付加して実現しています、またPDF本来の機能ではない為、動作は試験的としていまする
５．関連リンク
-1.RVMX_AutoVirtualPaperによる汎用出力Toolβ版紹介-2.RVMX_AutoVirtualPaper(PDF)によるパンザマスト強度計算関連データ埋め込み機能(試験機能)の追加
注意：.NetFrameWork4.7.2以上がインストールされている必要があります。
