RVMX 人口推測Toolβ(参考)を外部より利用する機能

RVMX 人口推測Toolβ(参考)を外部より利用する機能

概要

 RVMX 人口推測Toolβ(参考)を回線設計・警報音達シュミレーション・GISViewerより利用可能にします。

  RVMX 指定範囲に対して人口推測をするToolβ(参考)を外部ソフトより利用する機能の説明です。
  外部ソフトとはRVMX製の回線設計・警報音達シュミレーション・GISViewerを指します。
  2019年度は試用で。正規版は2020年版よりの予定です。

1.使い方

   -1.回線設計のサービスエリアより
      サービスエリアシュミレーションデータに対して、指定電界以上のエリアの総人口や年齢別人口等を集計(市町村や都道府県等も考慮可能)
     a.回線設計サービスエリアの画面で、目的のmobilファイルを読み込みます。

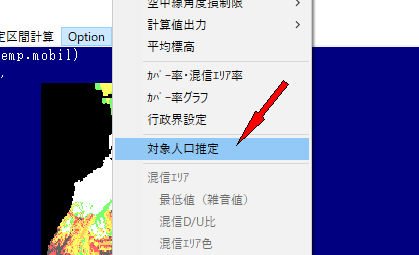

     b.プルダウンメニュー->Option->対象人口推定をクリック
     c.人口抽出と出力条件を設定

      c-1.数値の下限    最低電界値(dBμ)を設定
      c-2.行政界内     指定行政界のみを対象とする
      c-3.出力
       c-3-1.メッセージ  文字で人口集計の結果を連絡
       c-3-2.グラフ    結果をグラフ表示(年変化・構成・無しより選択)

      c-4.基本設定     その他基本的な条件を設定

       c-4-1.システムメニューのNが変更可能,RVMX 指定範囲に対して人口推測をするToolβ(参考)参照
      c-5.開始ボタン    進行抽出を開始します。
      c-6.キャンセルボタン 中断します。
     d.結果が表示されます。
         内容はRVMX 指定範囲に対して人口推測をするToolβ(参考)参照

   -2.警報音達シュミレーションより
      警報音達シュミレーションの音達範囲に対して、エリアの総人口や年齢別人口等を集計(市町村や都道府県等も考慮可能)
     a.警報音達シュミレーションの画面で、目的のデータを読み込みます。

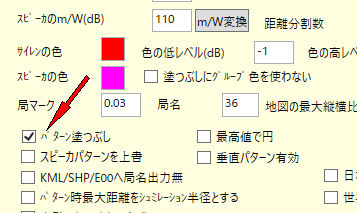

     b.パターン塗りつぶしをチェック。

     c.パターンでシュミレーションを開始

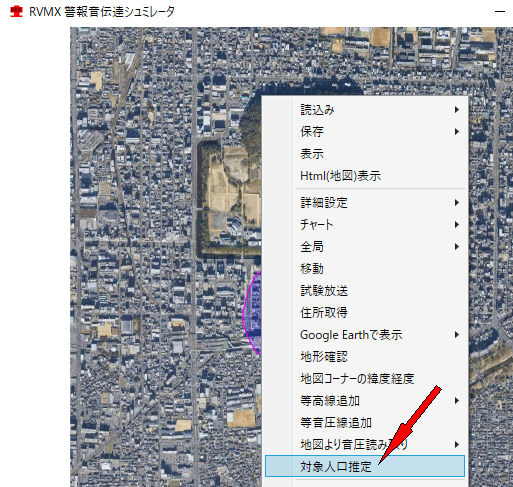

     d.終了後、マウスの右ボタンクリックで対象人口推定をクリック

     e.人口抽出と出力条件を設定

      e-1.行政界内     指定行政界のみを対象とする
      e-2.出力
       e-2-1.メッセージ  文字で人口集計の結果を連絡
       e-2-2.グラフ    結果をグラフ表示(年変化・構成・無しより選択)

      e-3.基本設定     その他基本的な条件を設定

       e-3-1.システムメニューのNが変更可能,RVMX 指定範囲に対して人口推測をするToolβ(参考)参照
      e-4.開始ボタン    進行抽出を開始します。
      e-5.キャンセルボタン 中断します。
     d.結果が表示されます。
         内容はRVMX 指定範囲に対して人口推測をするToolβ(参考)参照

   -3.RVMX GISViewerより
     a.行政界より、自治体の人口推定

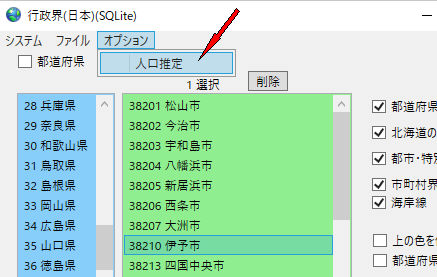

      a-1.GISデータ->行政界->対象の行政界を選択後 オプション->人口推定をクリックをクリック

      a-2.結果が表示されます。
         内容はRVMX 指定範囲に対して人口推測をするToolβ(参考)参照
     b.各種GISデータよりエリアの人口推定
      防災情報等のGISデータに対して、エリアの総人口や年齢別人口等を集計(市町村や都道府県等も考慮可能)
      各種GISデータを扱えますが、下記に防災情報の例を示します。

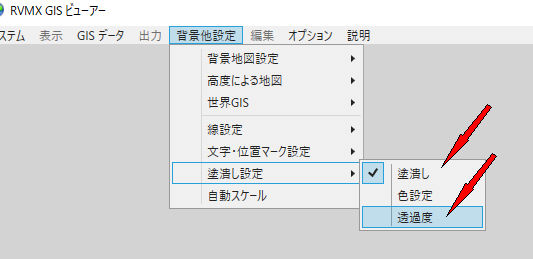

      b-1.塗りつぶし設定と透過度を100%以下とします。

      b-2.防災情報の例
        GISデータ->防災情報->各種データ(但し、エリアを表現するものに限ります)を選択し地図上にエリアを作図
        対象外(人口集計しない)のエリアは白色にして下さい。

  • 国土交通省が提供している津波による浸水想定区域データの作図機能紹介

  • 国立研究開発法人 防災科学技術研究所が提供している地震予測データの作図機能紹介

  • 国土交通省が提供している豪雪地帯データの作図機能紹介

  • 国土交通省が提供している上水道データの作図機能紹介

  • 国土交通省が提供している小学校校区データの作図機能紹介

  • 国土交通省が提供している河川流域データの作図機能紹介

  • 国土交通省が提供している人口集中地区データの作図機能紹介

  • 国土交通省が提供している低位地帯データの作図機能紹介

  • 国土交通省が提供している密集市街地データの作図機能紹介

  • 国土交通省が提供している土砂災害警戒区域データの作図機能紹介

  • 国土交通省が提供している土砂災害危険箇所データの作図機能紹介

  • 国土交通省が提供している浸水想定区域データの作図機能紹介
          b-3.オプション->エリア内の人口推定をクリック


          b-4.人口抽出と出力条件を設定

           b-4-1.行政界内     指定行政界のみを対象とする
           b-4-2.出力
           b-4-1.メッセージ  文字で人口集計の結果を連絡
           b-4-2.グラフ    結果をグラフ表示(年変化・構成・無しより選択)

           b-4-3.基本設定     その他基本的な条件を設定

            b-4-3-1.システムメニューのNが変更可能,RVMX 指定範囲に対して人口推測をするToolβ(参考)参照
           b-4-4.開始ボタン    進行抽出を開始します。
           b-4-5.キャンセルボタン 中断します。
          b-5.結果が表示されます。
             内容はRVMX 指定範囲に対して人口推測をするToolβ(参考)参照
         c.地図上で任意のマウスで範囲を指定してその人口を推定

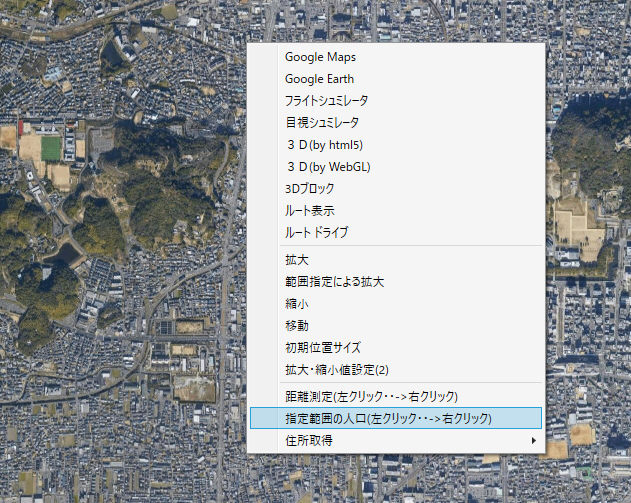

          c-1.地図を表示後、マウスの右ボタンをクリックして、指定範囲の人口(左クリック・・・右クリック)を選択

          c-2.マウスの左ボタンで目的の範囲を時計回りで選択し、最後のポイントは右ボタンで選択
          c-3.人口を集計し、結果が表示されます。
             内容はRVMX 指定範囲に対して人口推測をするToolβ(参考)参照


    2.抽出中

       画面の左上に「人口抽出中」のメツセージが出ます。

    3.検証

        但し、元データは2018/3取得より算出
        -1.愛媛県伊予市の2019年の例

         集計結果 総人口3万8千人
         伊予市のホームページより 令和元年9月末現在 36,988人
        -2.愛媛県松山市の2019年の例

         集計結果 総人口53万4千人
         松山市のウィキペディアより 2019年10月1日 509,139人

    4.結果例

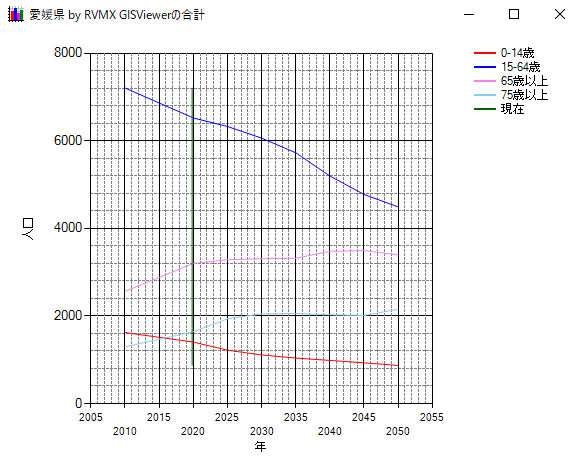

        -1.年齢別の年変化グラフの例


        -2.年齢別の構成グラフの例


        -3.年齢別のメッセージ例


        -4.人口密度を3D地図表示例
       高く成っている所が人が多い場所です。

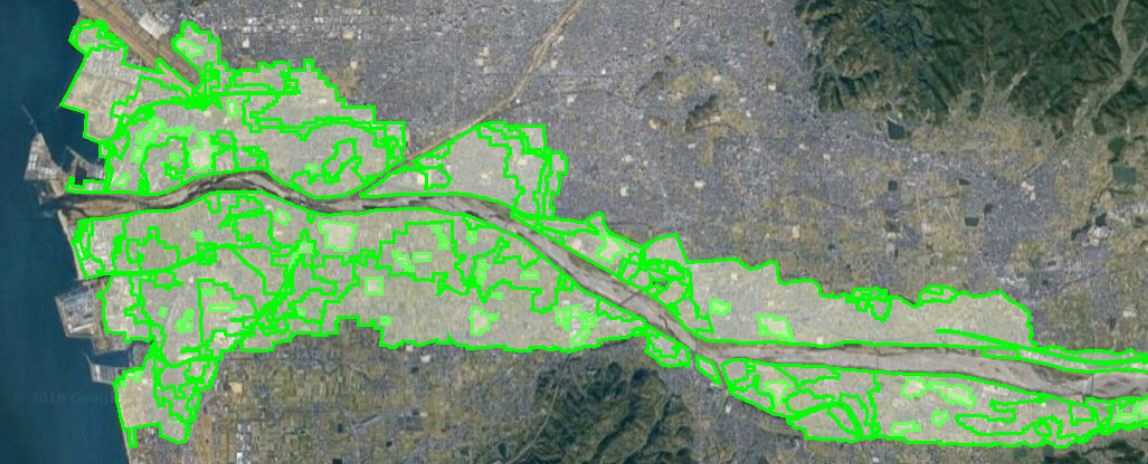

        -5.一級河川の重信川が氾濫し松山市側の被災人口構成表示例
       河川の氾濫区域で上側の下流方向が松山市です

       年度と各年齢構成の変化を表しています


    5.その他

        -1.元データは国土交通省が提供している500mメッシュ別将来推計人口データを利用。
          -2.元データは500mメッシュの為、誤差も有ります
        -3.サンプルに愛媛県のデータを取得しての検証の為、データは全て愛媛県内となっています。
        -4.メッシュはディフォルトが100ですが、変更すると行政界の検出が正常に動作しない可能性が有ります。
        -5.本機能は参考機能の為サポートはありません。

    6.関連サイト

       -1.基本機能,RVMX 指定範囲に対して人口推測をするToolβ(参考)
       -2.回線設計の見通図よりの利用

      注意:.NetFrameWork4.5以上がインストールされている必要があります。
