RVMX エリア調査で電界などの数値により線幅を変える機能を追加

概要

　RVMX エリア調査で電界などの数値により線幅を変える機能を追加

　今までは地図上に作図する色は数値により変更していました、しかし線幅は指定の数値で固定していました
　今回さらに見やすくする為、電界やビットエラーの数値により線幅を変える機能を追加しました
　本機能は、2025年版以降で動作し、2025年版は試用期間となります。(但し、2025年版も試用のまま継続利用が出来ます)


１.使い方

　　　-1.条件設定

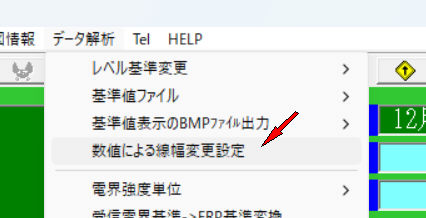

　　　　a.プルダウンメニューのデータ解析->数値による線幅変更設定をクリック


　　　

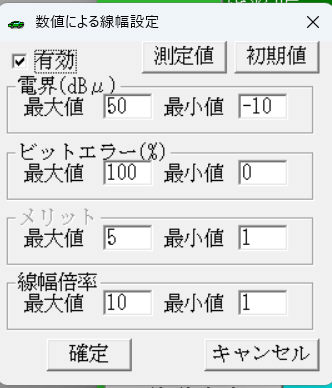

　　　　b.設定画面


　　　

　　　　　b-1.有効　　数値による線幅変が有効となります。

　　　　　b-2.測定とボタン　ファイルより読み込んだ測定値の情報を表示


　　　

　　　　　　電界とビットエラー及びメリットの最大値・最低値・頻度%(データ全体に対する有効数)、設定値の参考にしてください
　　　　　　但し、該当データが無いときは表示されません

　　　　　b-3.初期値　　各設定値を初期値に戻します

　　　　　b-4.電界値(dBμ)
　　　　　　最大値
　　　　　　最低値

　　　　　b-5.ビットエラー(%)
　　　　　　最大値
　　　　　　最低値

　　　　　b-6.メリット
　　　　　　最大値
　　　　　　最低値

　　　　　b-7.線幅倍率
　　　　　　最大値
　　　　　　最低値


---

２.動作

　　　　　線幅は別画面設定の指定線幅×（(線幅倍率最大値-線幅倍率最低値)/(最大値-最低値)×(数値-最低値)+線幅倍率最低値)となります


---

３.作図例

　　　-1.大阪市内の例

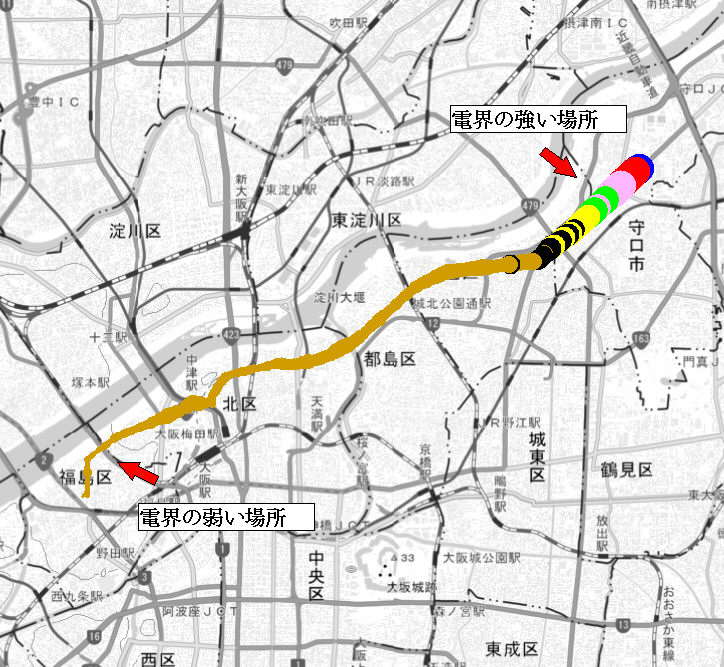

　　　機能ON(最大線幅=30)の例

　　　機能OFFの例

---
