RVMX 3Dグラフ(立体グラフ)Toolをエリア調査よりの利用方法。
RVMX 3Dグラフ(立体グラフ)Tool(3次元データを３Ｄグラフに表示するTool)をエリア調査よりの利用方法です。
2021年は試用で、2022年版より正式機能(参考機能)と成ります。

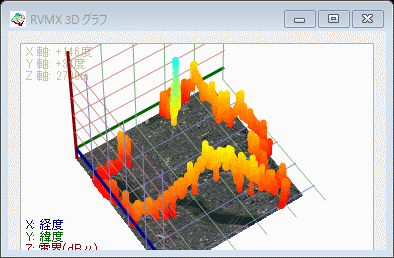

GIF動画記録例
１．利用方法
-1.RVMX 3Dグラフ(立体グラフ)Toolを単独起動

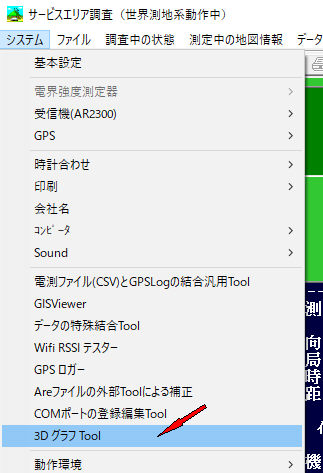

a.システム->3DグラフToolをクリック
b.その後の操作はVMX 3Dグラフ(立体グラフ)Toolを参照
-2.目的のエリア調査を読み込み後実施、操作はエリア調査操作説明を参照

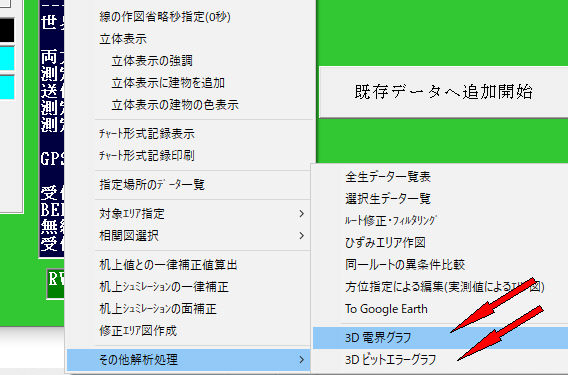

a.電界グラフ その他解析処理->3D電界グラフをクリック
b.ビットエラーグラフ その他解析処理->3D電界ビットエラーグラフをクリック
２．3D電界グラフと3D電界ビットエラーグラフの時の操作手順

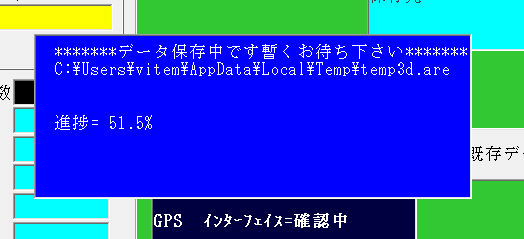

-1.データ受け渡し用に再保存します。
-2.背景地図を選択
背景地図の取得に失敗した時は、RVMX 3Dグラフ(立体グラフ)Tool側でも再取得できます。
３．表示例

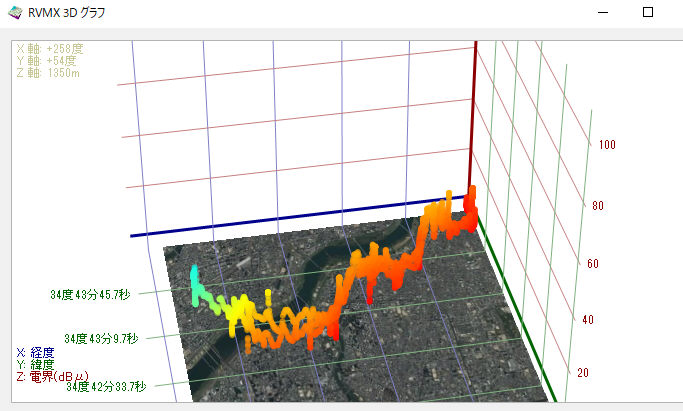

-1.電界表示の例

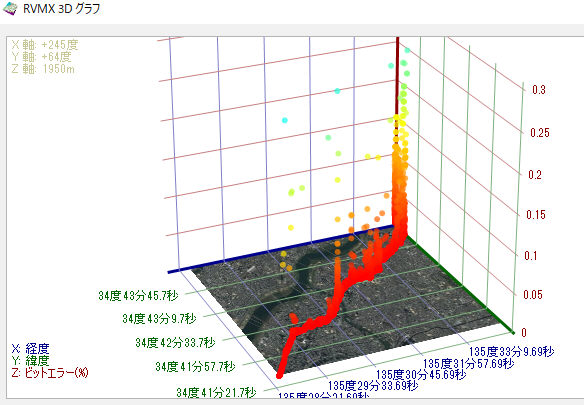

-2.ビットエラー表示の例
３．関連機能
-1.エリア調査の基本機能
-2.RVMX 3Dグラフ(立体グラフ)Tool
-3.電磁波の人間への影響シュミレーション参考機能(β版)へ3Dグラフの追加(メッシュの画像変換)
-4.３Ｄサービスエリア図
-5.音達シュミレーションよりの３Ｄグラフ(メッシュのベクトル変換)
-6.RVMX 3Dグラフ(立体グラフ)Toolで時間コントロール
４．その他
-1.本機能は参考で付けている為サポートはありません。
注意：.Net Framework4.6以上がインストールされている必要が有ります。
